企業在模型應用中常面臨兩大核心痛點：一是跨企業協作時，為保護知識產權需隱藏模型核心數據，僅對外展示外觀；二是營銷部門制作素材時，完整模型會大幅增加視頻制作的時間與空間成本，需剔除內部零件、保留外觀。

本文將結合 「CAD 實體模型輕量化處理」 實例，介紹 安寶特 3DE CAD 轉換軟件的實體模型簡化模塊 ，該模塊具備 「快捷簡化」與 「表面收縮」兩大重點功能，可針對性解決上述痛點，本實例數據證實：模型最終可縮減96%。

01 快捷簡化功能

Arbigtec

首先打開模型，然后點擊 簡化功能 ，在簡化功能可以設置參數，設置刪去小于一定尺寸的模型中的組件。

圖｜簡化功能

在簡化功能中，**「快捷簡化」**可以實現一鍵簡化，無需進行任何手動調整，在這之前可以先對快捷簡化的參數進行自定義。

比如在配置中，移除小于2000平方毫米的細節，并點擊綠色按鈕，這樣就會 按照預設的參數進行快捷簡化 。

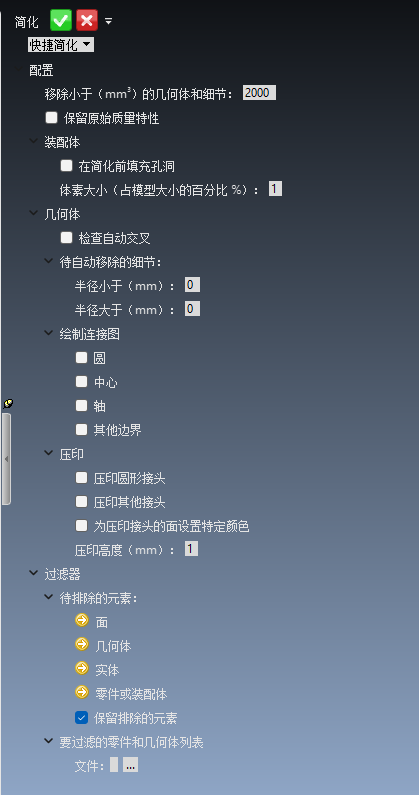

圖｜設置簡化所需參數

此外，如果簡化功能沒達到完全的簡化需求，軟件還提供更輕量化的方式，通過**「表面收縮」**功能提取模型的外殼。

02 表面收縮功能

Arbigtec

這個功能可以提取出模型的外殼模型，并可以手動刪去內部的所有零件，只 保留外殼 。

圖｜表面收縮功能

同樣地，設定相關的參數點擊綠色的按鈕，可以自動生成一個包裹模型的外殼。

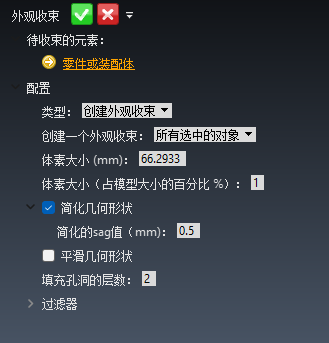

圖｜設置外觀收束參數

在軟件模型樹（就像電腦里的 “文件目錄”，把模型的各個組成部分按層級清晰列出來，方便查看和操作，是展示與管理模型結構的核心功能區）可以查看目前生成的 模型外殼 。點擊之后，可以在視圖中查看。

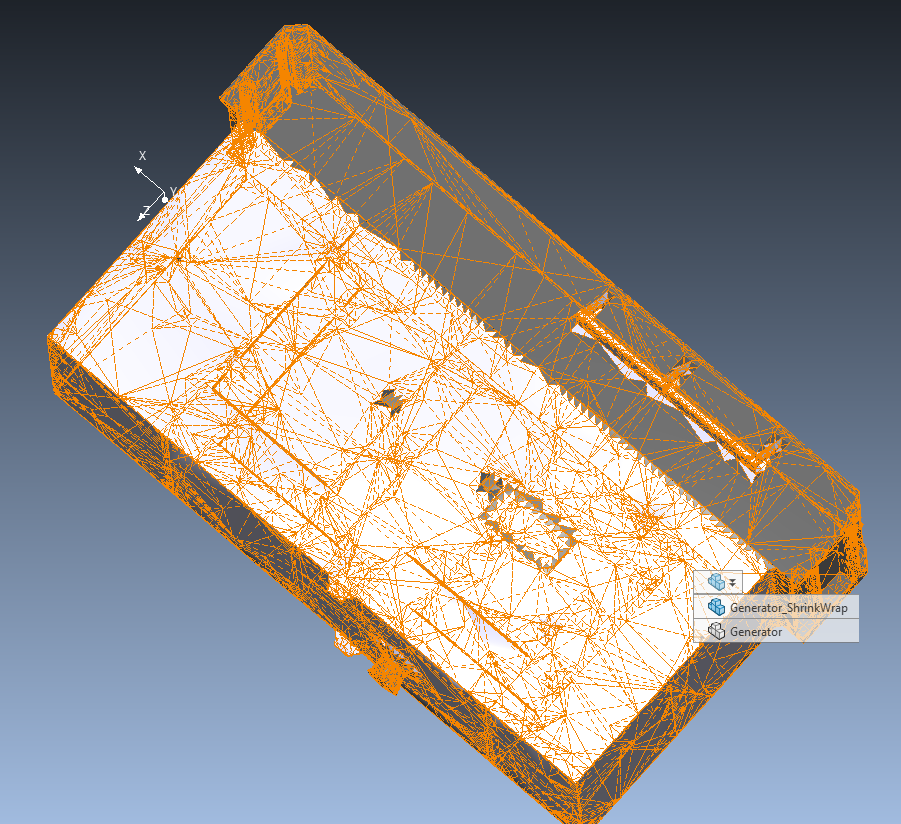

圖｜模型外殼展示

選中模型內部零件并刪除，只保留外殼文件。然后保存，并查看模型大小的變化。

圖｜模型2次簡化前后對比

上圖中，03號文件是 初始未簡化的模型（11,476KB） ，而Simplified是經過快捷****簡化移除部分零件后的結果**（6308 KB），Shrinked是經過表面收縮 后的模型 （399KB）**，只留下外殼。

最后，可以看到模型的大小縮減近 96.5% ，并且 保留模型外觀 ，可完美解決開頭提到的場景痛點。
