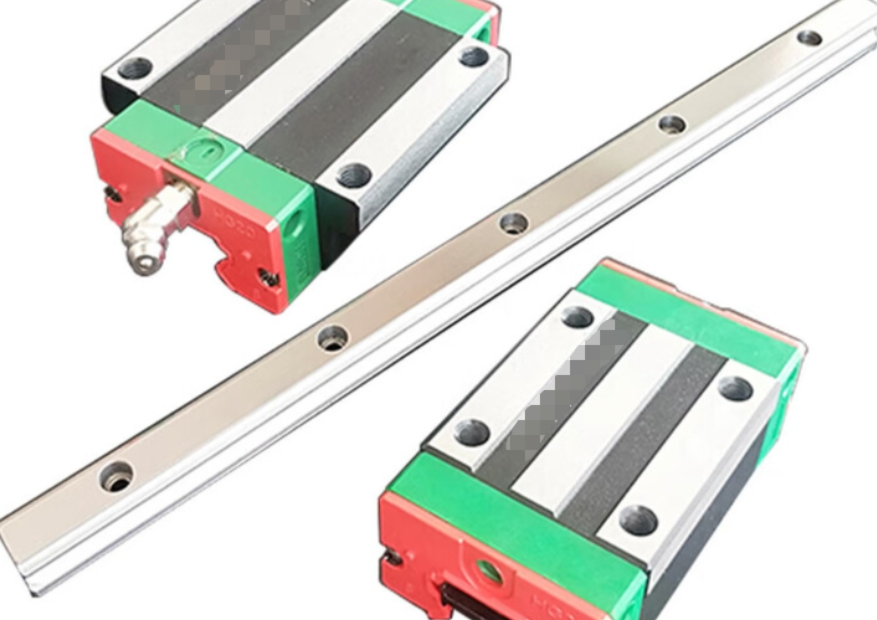

直線導軌作為現代機械傳動系統中的核心部件，其高精度、高剛性、低摩擦等特性廣泛應用于數控機床、自動化設備、半導體制造等領域。以下是關于直線導軌技術特點及選型要點的詳細分析：

一、直線導軌的核心技術特點

1. 高精度定位能力

采用滾珠或滾柱循環結構，重復定位精度可達±0.002mm。通過預壓消除間隙的設計，配合導軌研磨工藝（表面粗糙度Ra≤0.1μm），可實現微米級運動控制，滿足光刻機等精密設備的運動需求。

2. 四方向等載荷設計

獨特的45°接觸角結構使導軌能均衡承受徑向、反徑向和側向載荷。以30mm寬導軌為例，額定動載荷可達30kN以上，靜載荷超過50kN，大幅優于傳統滑動導軌。

3. 自潤滑與長壽命

集成密封端蓋和油脂保持器設計，配合專用鋰基潤滑脂，維護周期可達1000km運行距離。采用SUJ2軸承鋼經滲碳淬火處理（硬度HRC58-62），理論壽命可達10000小時以上。

4. 模塊化安裝優勢

標準化的安裝基準面允許±0.1mm/m的安裝誤差，通過偏心套筒調整機構可快速完成調平，相比傳統導軌安裝時間縮短70%。

二、關鍵選型參數解析

1. 精度等級選擇

●普通級（C級）：定位精度±0.05mm/m，適用于包裝機械。

●精密級（P級）：±0.01mm/m，用于CNC加工中心。

●超精密級（SP級）：±0.003mm/m，應用于晶圓切割設備。

2. 負載計算模型

需綜合計算工作臺重量（W）、切削力（Fc）、加速度等參數：

動態等效載荷 P = (W·a + Fc) · Sf ，

其中安全系數Sf取1.2-2.0，高速場合需額外考慮慣性沖擊。

3. 速度與加速度匹配

●滾珠型：最高速度120m/min，加速度0.5G。

●滾柱型：速度80m/min，但加速度可達2G。

●靜音導軌采用特殊保持器設計，在3m/s速度下噪聲＜55dB。

三、典型應用場景選型案例

1. 五軸加工中心

推薦配置：

●預壓等級：中預壓（C3）。

●潤滑方式：集中油氣潤滑。

●防護：不銹鋼刮屑片。

實測顯示該配置在20000rpm主軸轉速下，位置波動＜3μm。

2. 鋰電池疊片機

選用要點：

●防塵等級IP54以上。

●低發塵氟材料保持器。

●配合直線電機使用需注意導軌導電性處理。

3. 醫療CT設備

特殊要求：

●無磁化處理（SUS440C材質）。

●免維護設計（全密封結構）。

●抗輻射潤滑脂（氟醚油基）。

四、維護與故障預防

1. 振動監測標準

當導軌振動值超過以下閾值時需檢修：

●低頻段（＜1kHz）：加速度＞0.5m/s2。

●高頻段：速度有效值＞1mm/s。

2. 磨損預警指標

●滾道接觸面出現＞0.1mm的壓痕。

●運行阻力增加15%以上。

●潤滑脂出現明顯變色（Fe含量＞100ppm）。

3. 再研磨修復工藝

對于精密導軌，可采用：

●電解修整法恢復軌道直線度。

●激光熔覆修復局部損傷 。

修復后需重新進行預緊力調整和跑合試驗。

五、技術發展趨勢

1. 智能導軌系統

集成應變傳感器可實時監測載荷分布，通過IoT平臺實現預測性維護。

2. 復合材料應用

碳纖維增強基體（CFRP）導軌比傳統鋼制導軌減重40%，熱變形系數降低至0.5×10??/K。

3. 磁懸浮導軌突破

新一代無接觸式導軌（如磁懸浮導軌）已實現納米級定位，但當前成本約為傳統導軌的8-10倍。

在實際選型中，建議采用生命周期成本（LCC）分析法，綜合考慮初期采購成本、能耗、維護費用等參數。例如在24小時連續生產的半導體設備中，選用高精度導軌雖然初期成本高30%，但可降低年維護費用60%以上。具體選型需結合設備工況、生產節拍、環境條件等要素進行多目標優化。
