在電子設計領域，模擬到數字的轉換是至關重要的環節。ADC122S101作為一款由德州儀器（TI）推出的低功耗、兩通道CMOS 12位A/D轉換器，憑借其出色的性能和靈活的配置，在眾多應用場景中展現出了強大的優勢。

文件下載：adc122s101.pdf

產品概述

ADC122S101具有高速串行接口，與傳統僅在單一采樣率下指定性能的轉換器不同，它在500 ksps到1 Msps的采樣率范圍內都有完整的性能指標。其基于逐次逼近寄存器架構，并內置跟蹤保持電路，可接受一到兩個輸入信號。

主要特性

• 寬電源范圍：支持2.7V - 5.25V的單電源供電，適應不同的電源環境。
• 雙輸入通道：可同時處理兩個模擬輸入信號，增加了系統的靈活性。
• 可變電源管理：具備正常模式和關斷模式，能根據實際需求靈活調整功耗。
• 高速串行接口：輸出串行數據為直二進制格式，兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口。

關鍵技術指標

靜態特性

• 分辨率：無丟失碼的情況下可達12位，保證了高精度的轉換。
• 積分非線性（INL）：典型值為±0.64 LSB，最大為±1.6 LSB，確保了轉換的線性度。
• 差分非線性（DNL）：典型值為+0.9 / -0.6 LSB，最大為+1.6 / -1.0 LSB，反映了每個量化臺階的一致性。
• 偏移誤差（VoFF）：典型值為+0.44 LSB，最大為±1.3 LSB，體現了零點的準確性。

動態特性

• 信噪失真比（SINAD）：典型值為72 dB，最小為69.2 dB，反映了信號質量。
• 信噪比（SNR）：典型值為72.4 dB，最小為70.6 dB，體現了信號與噪聲的比例。
• 總諧波失真（THD）：典型值為-82 dB，最大為-75 dB，衡量了諧波對信號的影響。
• 無雜散動態范圍（SFDR）：典型值為83 dB，最小為76 dB，反映了雜散信號的抑制能力。

電源特性

• 正常模式功耗：在5.25V供電、1 Msps采樣率下，典型功耗為13.1 mW；在3.6V供電、1 Msps采樣率下，典型功耗為4.3 mW。
• 關斷模式功耗：在5.25V供電、0 ksps采樣率下，功耗為0.32 μW；在3.6V供電、0 ksps采樣率下，功耗為0.14 μW。

工作原理

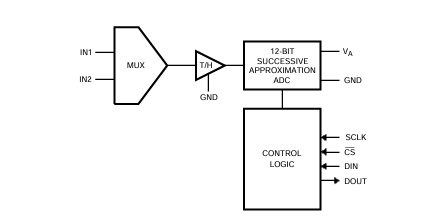

ADC122S101采用逐次逼近寄存器（SAR）架構，通過內部的跟蹤保持電路對輸入信號進行采樣和保持。在轉換過程中，控制邏輯會指示電荷再分配DAC逐步調整采樣電容上的電荷，直到比較器平衡，此時DAC的數字輸入即為模擬輸入電壓的數字表示。

工作模式

• 跟蹤模式：在CS信號拉低后的前三個SCLK周期內，ADC處于跟蹤模式，采樣電容連接到模擬輸入通道，獲取輸入電壓。
• 保持模式：在CS信號拉低后的第四個到第十六個SCLK周期內，ADC處于保持模式，采樣電容連接到地，保持采樣電壓，同時進行轉換。

串行幀

CS信號為低電平的時間段被視為一個串行幀，每個幀應包含整數倍的16個SCLK周期。在一個幀內，完成一次轉換并將結果從DOUT引腳輸出，同時將下一次轉換的輸入通道選擇數據從DIN引腳輸入。

應用電路設計

典型應用電路

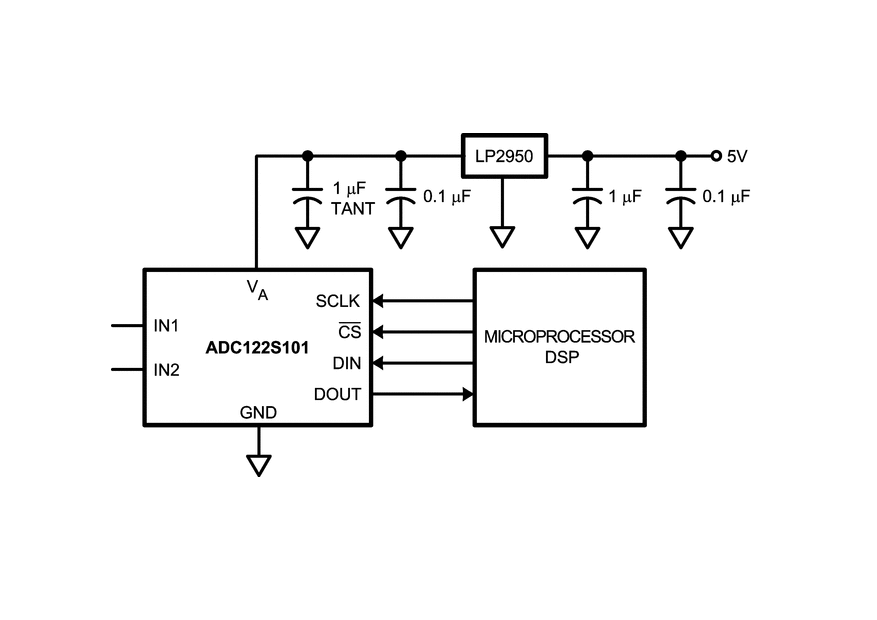

在典型應用中，ADC122S101的電源可由LP2950低 dropout 電壓調節器提供，電源引腳需通過電容網絡進行旁路，以減少電源噪聲對轉換性能的影響。同時，為了保證最佳性能，建議使用專用的線性穩壓器或提供足夠的去耦措施。

模擬輸入設計

模擬輸入通道的等效電路包含二極管、電容和電阻。為了消除采樣電容充電引起的失真，建議使用低阻抗源驅動ADC。此外，在采樣動態信號時，可添加帶通或低通濾波器，以減少諧波和噪聲，提高動態性能。

數字輸入輸出設計

數字輸出DOUT受電源電壓VA限制，不能超過該值。數字輸入引腳不易發生閂鎖效應，但為了確保穩定性，建議在VA供電后再對SCLK、CS和DIN進行操作。

電源管理設計

ADC122S101在CS信號為低電平時完全上電，為高電平時完全斷電。用戶可以通過調整采樣率來平衡吞吐量和功耗，在典型性能特性部分的“功耗 vs 采樣率”曲線可提供參考。

封裝與布局

封裝信息

ADC122S101采用8引腳VSSOP封裝，具有多種訂購選項，包括不同的材料類型、RoHS兼容性和引腳標記。

布局建議

在PCB布局時，應遵循以下原則：

• 電源引腳應靠近ADC，并使用適當?shù)碾娙葸M行旁路。
• 模擬輸入和數字信號應分開布線，避免相互干擾。
• 時鐘信號和數據信號應盡量短，以減少信號延遲和噪聲。

總結

ADC122S101以其高性能、低功耗和靈活的配置，成為了電子工程師在設計模擬到數字轉換電路時的理想選擇。通過深入了解其特性、工作原理和應用設計要點，我們可以更好地發揮該轉換器的優勢，為各種應用場景提供可靠的解決方案。在實際應用中，還需根據具體需求進行合理的電路設計和參數調整，以確保系統的穩定性和性能。你在使用ADC122S101的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
