數字晶體管MUN2234等系列產品介紹

在電子電路設計中，合理選擇晶體管至關重要，它關乎著電路的性能、成本和空間利用。今天就來為大家詳細介紹ON Semiconductor的MUN2234、MMUN2234L、MUN5234、DTC124XE、DTC124XM3、NSBC124XF3這一系列數字晶體管。

文件下載：onsemi NPN雙極數字晶體管.pdf

產品概述

這一系列數字晶體管屬于NPN晶體管，內置了 $R1 = 22k\Omega$，$R2 = 47k\Omega$ 的單片偏置電阻網絡。其設計初衷是替代單個晶體管及其外部電阻偏置網絡。偏置電阻晶體管（BRT）將單個晶體管與由兩個電阻（串聯基極電阻和基極 - 發射極電阻）組成的單片偏置網絡集成在一起，把原本多個獨立的組件整合到一個器件中，既降低了系統成本，又節省了電路板空間。

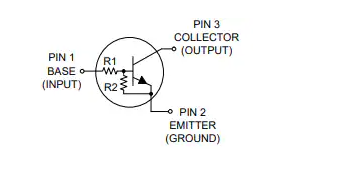

引腳連接

產品特性

簡化電路設計

將偏置電阻網絡集成到晶體管中，減少了外部元件的使用，使電路設計更加簡潔，降低了設計難度和復雜度。大家在設計電路時，是不是會因為過多的外部元件而感到頭疼呢？而這款產品就很好地解決了這個問題。

減少電路板空間

集成化的設計使得電路板上需要布置的元件數量減少，從而節省了寶貴的電路板空間，對于追求小型化的電子產品設計來說非常友好。

降低元件數量

減少了電阻等外部元件的使用，不僅降低了成本，還提高了電路的可靠性，減少了因元件故障帶來的風險。

滿足特定應用需求

帶有S和NSV前綴的產品適用于汽車等對場地和控制變更有特殊要求的應用，并且通過了AEC - Q101認證，具備PPAP能力。

環保合規

這些器件無鉛、無鹵素/無溴化阻燃劑，符合RoHS標準，滿足環保要求。

產品參數

最大額定值

需要注意的是，超過最大額定值可能會損壞器件，影響其功能和可靠性。大家在使用時一定要嚴格遵循這些參數限制。

熱特性

不同封裝的產品熱特性有所不同，例如SC - 59封裝的MUN2234，總器件耗散功率在 $TA = 25^{\circ}C$ 時為230 - 338mW，熱阻等參數也有相應的規定。具體的熱特性參數可參考文檔中的表格，在設計散熱方案時，這些參數是非常重要的依據。

電氣特性

關斷特性

包括集電極 - 基極截止電流、集電極 - 發射極截止電流等參數，這些參數反映了晶體管在關斷狀態下的性能。例如，集電極 - 基極截止電流（VcB = 50V，IE = 0）最大為100nAdc。

導通特性

如直流電流增益、集電極 - 發射極飽和電壓等。直流電流增益（Ic = 5.0mA，VcE = 10V）典型值為150。這些參數對于評估晶體管在導通狀態下的性能至關重要。

產品訂購信息

該系列產品有多種封裝可供選擇，如SC - 59、SOT - 23、SC - 70/SOT - 323等，并且都采用無鉛封裝，以卷帶形式包裝，每卷數量根據不同產品有所不同，一般為3000或8000個。具體的訂購信息可參考文檔中的表格。

典型特性曲線

文檔中給出了 $V_{CE(sat)}$ 與IC、直流電流增益等典型特性曲線，這些曲線直觀地展示了晶體管在不同工作條件下的性能變化，對于工程師進行電路設計和性能評估非常有幫助。大家可以根據這些曲線來優化電路設計，以滿足實際應用的需求。

機械尺寸

詳細介紹了不同封裝的機械尺寸，包括SC - 70（SOT - 323）、SC75 - 3、SOT - 1123、SOT - 723等，還給出了推薦的焊接 footprint。準確的機械尺寸信息對于電路板的布局和焊接工藝設計至關重要，大家在設計電路板時一定要仔細參考這些尺寸。

總的來說，ON Semiconductor的MUN2234等系列數字晶體管具有集成度高、性能優良、環保合規等優點，是電子工程師在電路設計中的不錯選擇。在實際應用中，大家可以根據具體的需求，結合產品的參數和特性，合理選擇合適的產品和封裝。希望這篇文章能對大家的電路設計工作有所幫助。大家在使用這些產品的過程中遇到過什么問題嗎？歡迎在評論區留言分享。
