電容式觸摸芯片 - GT308L，是一款支持八通道電容觸控傳感器具備超高靈敏度（0．2fF分辨率）、低延時（100Hz采樣率）、低功耗（10uA）的特點。應用于商業和工業控制領域的觸摸芯片，使移動電子設備更輕薄、續航更久、成本更低、顯示效果更好。GT308L通過接收主板發送的信息，并將信息進行模擬數字處理和算法處理形成指令，再通過控制輸出電壓調整液晶分子的偏轉角度，從而達到控制屏幕顯示效果的目的。

八通道觸摸芯片-GT308L

GT308L是具有多通道觸發傳感器的8位觸摸傳感器系列，它是通過持續模式提供中斷功能和喚醒功能。GreenTouch3TM引擎應用程序將會更強大和無問題的EMC, EMI, H/W變化，電壓干擾、溫度漂移、濕度漂移等。特別是，它不產生任何問題的CS和EFT噪聲環境發生在任何觸摸應用程序。

GT308L提供8個LED驅動和16步調光控制器。OUT1~8引腳可用于PWM輸出，用于LED調光控制。這是非常經濟的解決方案，當LED反饋之所以需要是因為LED控制沒有額外的材料成本。對于觸摸輸出結果，可通過I2C或1:1直接輸出接口實現被使用。I2C接口可能是有用的MCU IO或應用程序中的連接器資源不夠。

GT308L可應用于較寬的供電電壓范圍2.5 v至5.5 v。它有CTRL大頭針來選擇靈敏度選項和I2C總線從地址通過使引腳連接到VDD, GND和開放。具有超強抗干擾可以面對戶外的極低、炎熱溫度，還有天氣的變化，而不受影響；在智能汽車普及的現在，家里具備充電樁的，還能抵抗住特斯拉線圈產生的電磁輻射。

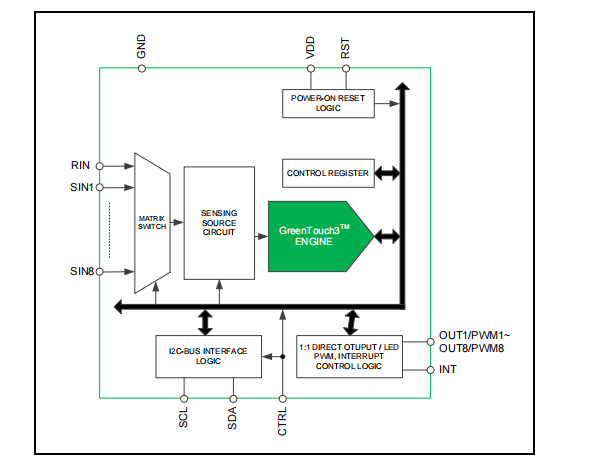

結構圖：

結構圖

電容式觸摸芯片 - GT308L特性：

供電電壓范圍寬:2.5V ~ 5.0V

智能靈敏度校準

嵌入式GreenTouch3TM引擎

嵌入式CS, EFT增強核心

極低的功耗（正常備用:140 ua (@3.3V)正常備用:160 ua (@5.0V)

兩種類型的接口支持（1:1直接輸出模式；I2C接口模式）

外圍電路簡單，調試方便；可以通過編程方便的單獨調整每個按鍵的靈敏度，單一供電運作，封裝（QNF-24L 4 x4； SSOP-24L e0.635）提供中斷函數；LED驅動器(16步調光控制)；靈敏度控制通過控制銷連接。

GT308L觸摸芯片延用了以往完善的電容觸摸技術，如三倍輸入電壓的驅動能力，足以驅動大尺寸觸摸面板；具備輸出信號的跳頻和波形整形技術以及自互容和差分、單端模式ADC的采樣技術，只要在芯片內儲存一組預設配置，不需要用戶手動切換模式，便能支持不同厚度手套與被動手寫筆的應用、動態檢測面板沾水情況等多種外在環境干擾，以通過各種嚴格的使用者體驗和電磁干擾測試。

工采網作為國內工業品批發供應商平臺，所有產品均來自于原始生產廠商直接供貨，給用戶提供高效的技術支持和原廠的質量保證及售后服務，價格優惠歡迎新老戶客咨詢熱線獲取更多更詳細的電容式觸摸芯片產品信息。

審核編輯 黃宇
