前言

FPGA定點數計算在高效資源利用、運算速度優勢、硬件可預測性和成本效益等方面發揮著重要作用。它能節省邏輯和存儲資源，實現更快速的運算和更高的時鐘頻率，保證行為可預測且易于硬件實現和驗證，同時降低硬件和開發成本，廣泛應用于數字信號處理、工業控制、通信系統等領域。

基本定義

定義有符號寫法和無符號數寫法，其中定義和說明如下所示

計算方式

計算流程

將兩個相乘實數RA RB數據轉化成對應=>UFa.b/Fa.b 格式數據： 先乘小數2b2^b2b

將轉化后的兩個定點數進行相乘

將相乘的結果進行位移操作，換算QA QB格式數據

在將QA QB定點數據格式進行移位得到實數RA RB,這個實數會損失精度

任意無符號定點數與任意無符號定點數相乘(無符號)

任意有符號定點數與任意有符號定點數相乘

小技巧

注意整數損失和小數精度損失
在進行定點數據計算前，需要人為考慮定點數計算后數據損失情況，若F(16.0)與F(1,15)相乘，如果使用F(17.15)數據不會損失太多信息
如果將F(17.15)=>F(16.0)則會損失小數精度。
如果將F(17.15)=>F(1.15)則會損失整數16位信息。

小數符號位的計算方法

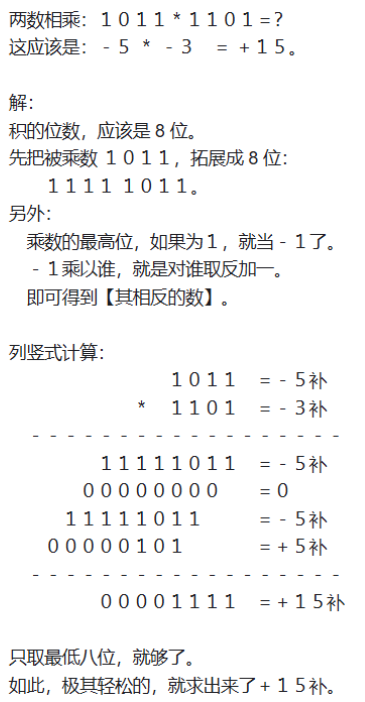

在整個有符號數據計算時，所有的數據按照補碼來計算，其中含負數和符號位乘法如下圖所示。

FPGA中截斷定點數位寬
在進行定點數據計算時，有可能會出現輸出不同精度數據情況，例如若F(8.8)與F(5,11)相乘，產生F(13,19)，但是我需要輸出F(6,10)這種精度。一般操作過程如下所示
如果將F(13,19)左移9位，變成F(13.9),在截斷整數位，變成F(6,10)。
有符號定點數進行截位后注意符號位

FPGA中擴展定點數位寬
在進行定點數據計算時，有可能會出現將低精度數據擴展到高精度數據情況操作，例如若F(8.8)不通過乘法轉換成F(9,13)。
整數部分：如果為負數，最高位補1，如果為正數，最高位補0。
小數部分：小數只需要補0即可。
有符號定點數進行截位后注意符號位

無符號與有符號數據實現
1在信號輸入端，人為將無符號數通過assign或者always將無符號數據轉換成有符號數，在進行運算。

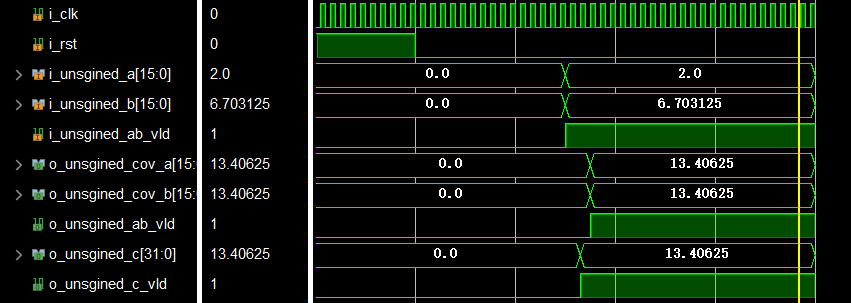

無符號定點數乘法模塊

//無符號數據乘法模塊

module unsigned_fixed_point_multiplication#(

parameter P_A_DATA_DW = 16,

P_A_POINT_DW = 8,

P_B_DATA_DW = 16,

P_B_POINT_DW = 8 ,

P_Q_DW =P_A_DATA_DW +P_B_DATA_DW

)

(

input i_clk , // 時鐘

input i_rst , // 復位

input wire [P_A_DATA_DW - 1:0] i_unsgined_a , // 第一個無符號定點數

input wire [P_B_DATA_DW - 1:0] i_unsgined_b , // 第二個無符號定點數

input wire i_unsgined_ab_vld , // 數據有效位

output wire [P_A_DATA_DW - 1:0] o_unsgined_cov_a , // 第一個無符號定點數類型結果

output wire [P_B_DATA_DW - 1:0] o_unsgined_cov_b , // 第二個無符號定點數類型結果

output wire o_unsgined_ab_vld , // 數據輸出有效位

output wire [P_Q_DW - 1 :0] o_unsgined_c , // 不做刪減的數據輸出

output wire o_unsgined_c_vld // 數據輸出有效位

);

localparam P_POINT_DW = P_A_POINT_DW + P_B_POINT_DW ;

reg [P_A_DATA_DW - 1:0] ri_unsgined_a ;

reg [P_B_DATA_DW - 1:0] ri_unsgined_b ;

reg ri_unsgined_ab_vld ;

reg [P_A_DATA_DW - 1:0] ro_unsgined_cov_a ;

reg [P_B_DATA_DW - 1:0] ro_unsgined_cov_b ;

reg ro_unsgined_ab_vld ;

reg [P_Q_DW - 1 :0] ro_unsgined_c ;

reg ro_unsgined_c_vld ;

assign o_unsgined_cov_a = ro_unsgined_cov_a ;

assign o_unsgined_cov_b = ro_unsgined_cov_b ;

assign o_unsgined_ab_vld = ro_unsgined_ab_vld ;

assign o_unsgined_c = ro_unsgined_c ;

assign o_unsgined_c_vld = ro_unsgined_c_vld ;

//數據暫存

always @(posedge i_clk or posedge i_rst) begin

if (i_rst) begin

ri_unsgined_a <= 'd0;

ri_unsgined_b <= 'd0;

ri_unsgined_ab_vld <= 'd0;

end else begin

ri_unsgined_a <= i_unsgined_a ? ? ? ;

ri_unsgined_b <= i_unsgined_b ? ? ? ;

ri_unsgined_ab_vld <= i_unsgined_ab_vld ?;

end

end

// 執行乘法運算

always @(posedge i_clk or posedge i_rst) begin

if (i_rst) begin

ro_unsgined_c <= 'd0;

ro_unsgined_c_vld <= 'd0;

end else if(ri_unsgined_ab_vld)begin

ro_unsgined_c <= ri_unsgined_a * ri_unsgined_b;

ro_unsgined_c_vld <= ri_unsgined_ab_vld;

end else begin

ro_unsgined_c <= ro_unsgined_c;?

ro_unsgined_c_vld <= ?1'd0;

end

end

// 調整小數點位置

// 注意：這里沒有進行舍入處理，根據需要可能需要添加

// 執行乘法運算

always @(posedge i_clk or posedge i_rst) begin

if (i_rst) begin

ro_unsgined_cov_a <= 'd0;

ro_unsgined_cov_b <= 'd0;

ro_unsgined_ab_vld <= 'd0;

end else if(ro_unsgined_c_vld)begin

ro_unsgined_cov_a <= ro_unsgined_c>>P_B_POINT_DW;

ro_unsgined_cov_b <= ro_unsgined_c>>P_A_POINT_DW;

ro_unsgined_ab_vld <= ro_unsgined_c_vld;

end else begin

ro_unsgined_cov_a <= ro_unsgined_cov_a;?

ro_unsgined_cov_b <=ro_unsgined_cov_b;

ro_unsgined_ab_vld <= ?1'd0;

end

end

endmodule

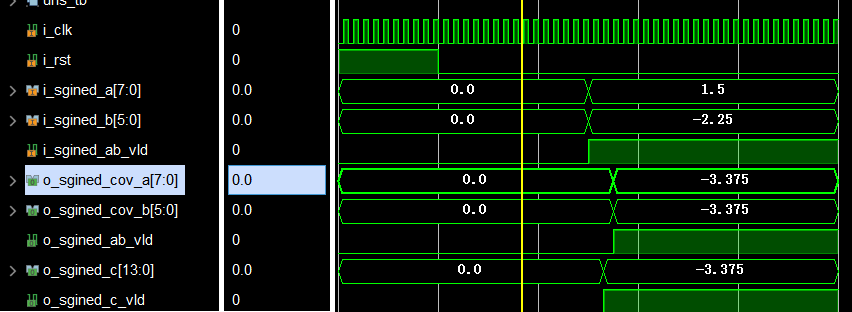

有符號定點數乘法模塊

//有符號數據乘法模塊

module signed_fixed_point_multiplication#(

parameter P_A_DATA_DW = 8,

P_A_POINT_DW = 4,

P_B_DATA_DW = 6,

P_B_POINT_DW = 3 ,

P_Q_DW =P_A_DATA_DW +P_B_DATA_DW

)

(

input i_clk ,

input i_rst ,

input wire signed [P_A_DATA_DW - 1:0] i_sgined_a ,

input wire signed [P_B_DATA_DW - 1:0] i_sgined_b ,

input wire i_sgined_ab_vld ,

output wire signed [P_A_DATA_DW - 1:0] o_sgined_cov_a ,

output wire signed [P_B_DATA_DW - 1:0] o_sgined_cov_b ,

output wire o_sgined_ab_vld ,

output wire signed [P_Q_DW - 1 :0] o_sgined_c ,

output wire o_sgined_c_vld

);

reg signed [P_A_DATA_DW - 1:0] ri_sgined_a ;

reg signed [P_B_DATA_DW - 1:0] ri_sgined_b ;

reg ri_sgined_ab_vld ;

reg signed [P_A_DATA_DW - 1:0] ro_sgined_cov_a ;

reg signed [P_B_DATA_DW - 1:0] ro_sgined_cov_b ;

reg ro_sgined_ab_vld ;

reg signed [P_Q_DW - 1 :0] ro_sgined_c ;

reg ro_sgined_c_vld ;

assign o_sgined_cov_a = ro_sgined_cov_a ;

assign o_sgined_cov_b = ro_sgined_cov_b ;

assign o_sgined_ab_vld = ro_sgined_ab_vld ;

assign o_sgined_c = ro_sgined_c ;

assign o_sgined_c_vld = ro_sgined_c_vld ;

//數據暫存

always @(posedge i_clk or posedge i_rst) begin

if (i_rst) begin

ri_sgined_a <= 'd0;

ri_sgined_b <= 'd0;

ri_sgined_ab_vld <= 'd0;

end else begin

ri_sgined_a <= i_sgined_a ? ? ? ;

ri_sgined_b <= i_sgined_b ? ? ? ;

ri_sgined_ab_vld <= i_sgined_ab_vld ?;

end

end

// 執行乘法運算

always @(posedge i_clk or posedge i_rst) begin

if (i_rst) begin

ro_sgined_c <= 'd0;

ro_sgined_c_vld <= 'd0;

end else if(ri_sgined_ab_vld)begin

ro_sgined_c <= ri_sgined_a * ri_sgined_b;

ro_sgined_c_vld <= ri_sgined_ab_vld;

end else begin

ro_sgined_c <= ro_sgined_c;?

ro_sgined_c_vld <= ?1'd0;

end

end

// 調整小數點位置

// 注意：這里沒有進行舍入處理，根據需要可能需要添加

// 執行乘法運算

always @(posedge i_clk or posedge i_rst) begin

if (i_rst) begin

ro_sgined_cov_a <= 'd0;

ro_sgined_cov_b <= 'd0;

ro_sgined_ab_vld <= 'd0;

end else if(ro_sgined_c_vld)begin

ro_sgined_cov_a <= ro_sgined_c>>P_B_POINT_DW;

ro_sgined_cov_b <= ro_sgined_c>>P_A_POINT_DW;

ro_sgined_ab_vld <= ro_sgined_c_vld;

end else begin

ro_sgined_cov_a <= ro_sgined_cov_a;?

ro_sgined_cov_b <=ro_sgined_cov_b;

ro_sgined_ab_vld <= ?1'd0;

end

end

endmodule
