在電子設計領域，模擬 - 數字轉換器（ADC）是連接現實世界模擬信號與數字系統的關鍵橋梁。TI的ADC124S101作為一款出色的4通道、500 ksps至1 Msps、12位A/D轉換器，在諸多應用場景中展現出了卓越的性能。今天，我們就來深入探討這款A(yù)DC的特點、性能參數以及應用要點。

文件下載：adc124s101.pdf

一、產品概述

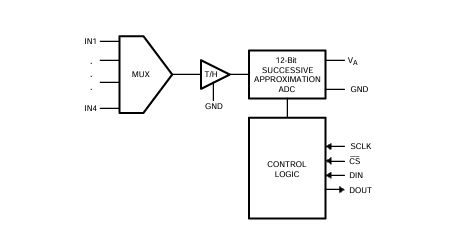

ADC124S101是一款低功耗的四通道CMOS 12位A/D轉換器，具備高速串行接口。與傳統僅在單一采樣率下規定性能的做法不同，它在500 ksps至1 Msps的采樣率范圍內都有完整的性能指標。其采用逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路，可配置為接受多達四個輸入信號。輸出的串行數據為直二進制格式，兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口。

二、產品特性

2.1 多通道與寬采樣率范圍

ADC124S101擁有四個輸入通道，能同時處理多個模擬信號。并且在500 ksps至1 Msps的采樣率范圍內都能穩定工作，為不同應用場景提供了靈活的選擇。這意味著它既可以滿足對采樣速度要求較高的應用，也能適應對采樣精度有嚴格要求的場合。

2.2 寬電源電壓范圍與低功耗

該轉換器采用單電源供電，電源電壓范圍為2.7V至5.25V，這使得它在不同的電源環境下都能正常工作。在功耗方面，使用3V電源時典型功耗為4.3 mW，使用5V電源時典型功耗為13.1 mW。此外，它還具備掉電功能，使用3V電源時掉電功耗僅為0.14 μW，使用5V電源時為0.32 μW，非常適合對功耗敏感的便攜式設備。

2.3 出色的性能指標

從靜態特性來看，它的分辨率為12位且無丟失碼，積分非線性（INL）典型值為±0.64 LSB，差分非線性（DNL）典型值為+0.9/?0.6 LSB。動態特性方面，信噪比（SNR）典型值達到72.4 dB，信號 - 噪聲加失真比（SINAD）典型值為72 dB，總諧波失真（THD）典型值為 - 82 dB，無雜散動態范圍（SFDR）典型值為83 dB。這些出色的性能指標保證了它在信號轉換過程中的高精度和低失真。

三、應用領域

3.1 便攜式系統

由于其低功耗和寬電源電壓范圍的特點，ADC124S101非常適合應用于便攜式系統，如手持設備、可穿戴設備等。在這些設備中，它能夠在有限的電源供應下，準確地將模擬信號轉換為數字信號，同時降低功耗，延長設備的續航時間。

3.2 遠程數據采集

在遠程數據采集系統中，需要對多個模擬信號進行實時采集和傳輸。ADC124S101的四個輸入通道和高速串行接口使其能夠高效地完成這一任務。它可以將采集到的模擬信號快速轉換為數字信號，并通過串行接口傳輸?shù)竭h程監控中心。

3.3 儀器儀表和控制系統

在儀器儀表和控制系統中，對信號轉換的精度和穩定性要求較高。ADC124S101的高精度和低失真特性使其能夠滿足這些要求，確保系統能夠準確地測量和控制各種參數。

四、電氣特性詳解

4.1 靜態特性

• 分辨率：12位的分辨率意味著它能夠?qū)⒛M信號轉換為4096個不同的數字值，提供了較高的量化精度。
• INL和DNL：INL和DNL反映了轉換器的線性度。較小的INL和DNL值表示轉換器的輸出更接近理想的線性關系，從而提高了轉換的精度。
• 偏移誤差和滿量程誤差：偏移誤差（VoFF）和滿量程誤差（FSE）是衡量轉換器零點和滿量程準確性的重要指標。ADC124S101的偏移誤差典型值為0.44 LSB，滿量程誤差典型值為 - 0.34 LSB，保證了轉換結果的準確性。

4.2 動態特性

• SINAD和SNR：SINAD和SNR是衡量轉換器在動態信號處理中的性能指標。較高的SINAD和SNR值表示轉換器能夠更好地抑制噪聲和失真，提高信號的質量。
• THD和SFDR：THD反映了轉換器輸出信號中諧波成分的大小，SFDR則表示轉換器在無雜散信號情況下的動態范圍。較低的THD和較高的SFDR值保證了轉換器在處理復雜信號時的性能。

4.3 輸入輸出特性

• 模擬輸入特性：模擬輸入范圍為0V至VA，輸入電容在跟蹤模式下為33 pF，保持模式下為3 pF。這意味著在設計輸入電路時，需要考慮輸入電容對信號的影響，特別是在處理高頻信號時。
• 數字輸入輸出特性：數字輸入電壓范圍為 - 0.3V至VA，輸出高電壓（VoH）和輸出低電壓（VoL）在不同的負載電流下有不同的取值。在設計數字接口電路時，需要根據這些參數來確保信號的正確傳輸。

五、工作原理與操作要點

5.1 工作模式

ADC124S101有跟蹤模式和保持模式。在跟蹤模式下，開關SW1將采樣電容連接到四個模擬輸入通道之一，SW2平衡比較器輸入。在保持模式下，開關SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器不平衡。控制邏輯會指示電荷再分配DAC向采樣電容添加固定量的電荷，直到比較器平衡，此時DAC的數字輸入即為模擬輸入電壓的數字表示。

5.2 時序要求

在操作過程中，需要嚴格遵守時序要求。例如，CS是芯片選擇信號，其下降沿啟動轉換和串行數據傳輸幀。SCLK（串行時鐘）控制轉換過程和串行數據的時序。每個串行幀必須包含整數倍的16個SCLK上升沿，在這個過程中完成一次轉換并將結果從DOUT引腳輸出，同時將數據從DIN引腳輸入以指示下一次轉換的多路復用器地址。

5.3 控制寄存器設置

通過向控制寄存器寫入數據來選擇輸入通道?？刂萍拇嫫鞯腁DD2、ADD1和ADD0位決定了下一個跟蹤/保持周期將采樣和轉換的輸入通道。例如，ADD2、ADD1、ADD0為X、0、0時選擇IN1（默認），為X、0、1時選擇IN2，以此類推。

六、應用電路設計要點

6.1 電源設計

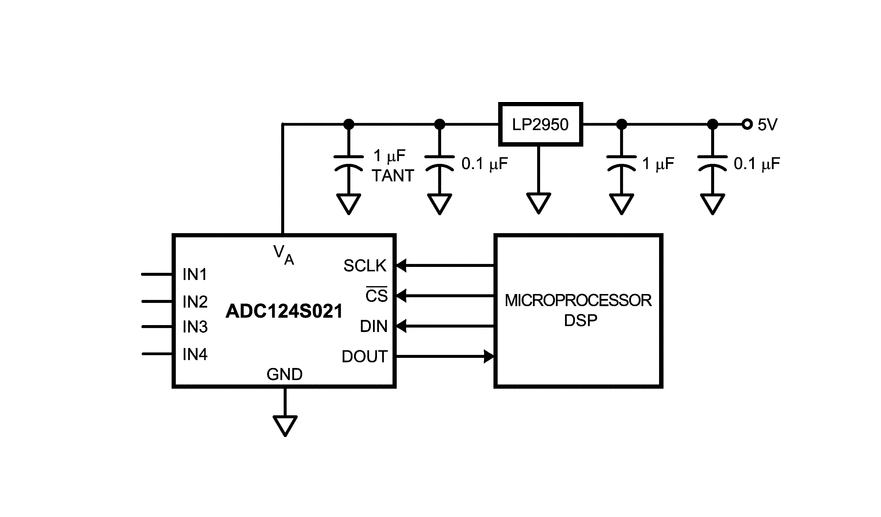

由于ADC124S101的參考電壓為電源電壓，電源噪聲會影響其噪聲性能。因此，建議使用專用的線性穩壓器為其供電，或者提供足夠的去耦電路，以減少電源噪聲對轉換器的影響。同時，在電源引腳附近使用1 μF電容和0.1 μF單片電容進行旁路，以濾除高頻噪聲。

6.2 模擬輸入設計

模擬輸入通道的等效電路中，電容C1（典型值3 pF）主要是封裝引腳電容，電阻R1（典型值500 Ω）是多路復用器和跟蹤/保持開關的導通電阻，電容C2（典型值30 pF）是采樣電容。為了獲得最佳性能，建議使用低阻抗源驅動輸入，以消除采樣電容充電引起的失真。在采樣動態信號時，還需要使用帶通或低通濾波器來減少諧波和噪聲，提高動態性能。

6.3 數字接口設計

數字輸出DOUT不能超過電源電壓VA。數字輸入引腳不易發生閂鎖效應，但在實際應用中，雖然SCLK、CS和DIN可以在VA之前被置位，但不建議這樣做。在設計數字接口電路時，需要注意信號的時序和電平匹配，以確保數據的正確傳輸。

七、總結

ADC124S101憑借其多通道、寬采樣率范圍、低功耗、高精度等優點，在便攜式系統、遠程數據采集、儀器儀表和控制系統等領域具有廣泛的應用前景。在使用過程中，我們需要深入理解其電氣特性、工作原理和操作要點，合理設計應用電路，以充分發揮其性能優勢。同時，在實際應用中，還需要根據具體的需求和場景，對電路進行優化和調整，以確保系統的穩定性和可靠性。大家在使用ADC124S101的過程中，有沒有遇到過什么問題或者有什么獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
