在電子工程師的日常工作中，A/D轉換器是一個至關重要的組件，它能夠?qū)?a href="http://www.brongaenegriffin.com/analog/" target="_blank">模擬信號轉換為數字信號，廣泛應用于各種領域。今天，我們將深入探討TI公司的ADC12DL080這款雙12位、80 MSPS的A/D轉換器，了解它的特性、規格、應用以及設計要點。

文件下載：adc12dl080.pdf

一、產品概述

ADC12DL080是一款低功耗的單片CMOS A/D轉換器，能夠以80 MSPS的速率將模擬輸入信號轉換為12位數字字。它采用了差分流水線架構，并具備數字誤差校正和片上采樣保持電路，在降低功耗的同時，提供了出色的動態性能和600 MHz的全功率帶寬。該轉換器適用于IF采樣應用，能夠滿足多種通信和測量系統的需求。

二、產品特性

2.1 電源與參考

• 單+3.3V電源供電：簡化了電源設計，降低了系統復雜度。
• 內部或外部參考輸出：支持2.4V至3.6V的參考電壓，用戶可以根據實際需求選擇內部或外部參考源。

  2.2 功能特性

• 內部采樣保持：確保了信號采樣的準確性和穩定性。
• 掉電模式：當轉換器不工作時，通過將PD引腳置高，可以將功耗降低至50 mW，有效節省能源。
• 占空比穩定器：可以補償時鐘輸入占空比的變化，提高轉換器的性能。

  2.3 引腳兼容性

  與ADC12DL040、ADC12DL065、ADC12DL066引腳兼容，方便用戶進行升級和替換。

三、應用領域

ADC12DL080的高性能和低功耗特性使其適用于多種應用領域，包括：

• 儀器儀表和通信接收器：在通信系統中，準確的信號采樣和轉換對于數據傳輸和處理至關重要。ADC12DL080的高分辨率和低噪聲特性能夠滿足這些需求，提高通信系統的性能。
• 聲納和雷達：在聲納和雷達系統中，需要對高頻信號進行快速準確的采樣和處理。ADC12DL080的高采樣速率和寬帶寬特性使其成為這些應用的理想選擇。
• xDSL和電纜調制解調器：在寬帶通信系統中，ADC12DL080可以用于信號的采樣和轉換，提高數據傳輸?shù)乃俾屎唾|(zhì)量。

四、關鍵規格

4.1 分辨率和轉換速率

• 分辨率：12位，能夠提供較高的精度和分辨率。
• 最大轉換速率：80 MSPS，滿足高速信號采樣的需求。

  4.2 動態性能

• SNR（信噪比）：在$f{IN}=40 MHz$時，典型值為69 dB；在$f{IN}=200 MHz$時，典型值為67 dB。
• SFDR（無雜散動態范圍）：在$f{IN}=40 MHz$時，典型值為82 dB；在$f{IN}=200 MHz$時，典型值為81 dB。

  4.3 功耗

• 工作功耗：典型值為447 mW。
• 掉電模式功耗：典型值為50 mW。

五、功能描述

5.1 架構與工作原理

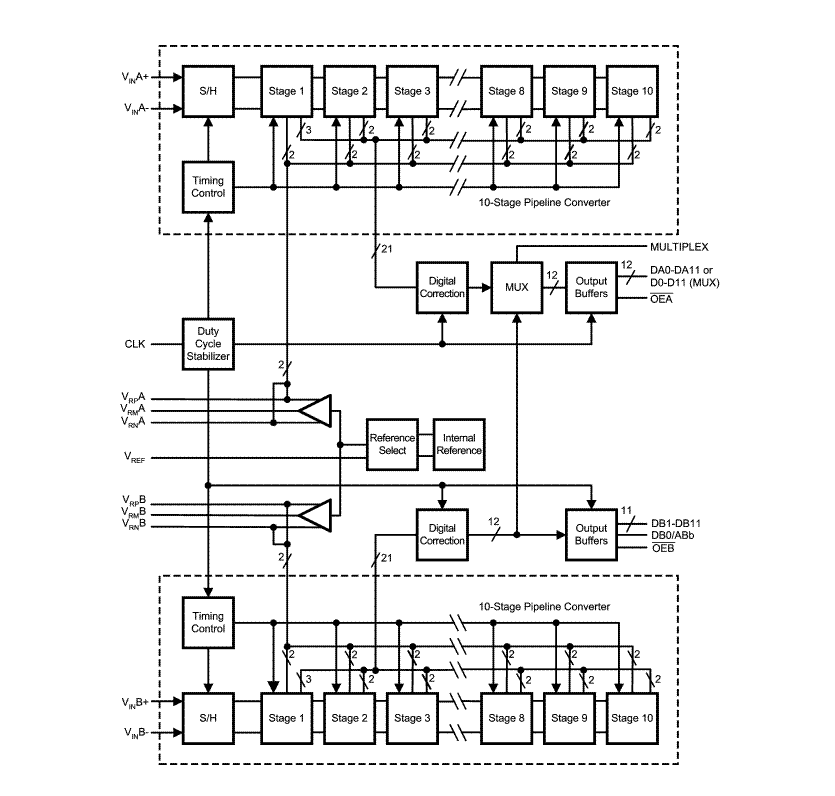

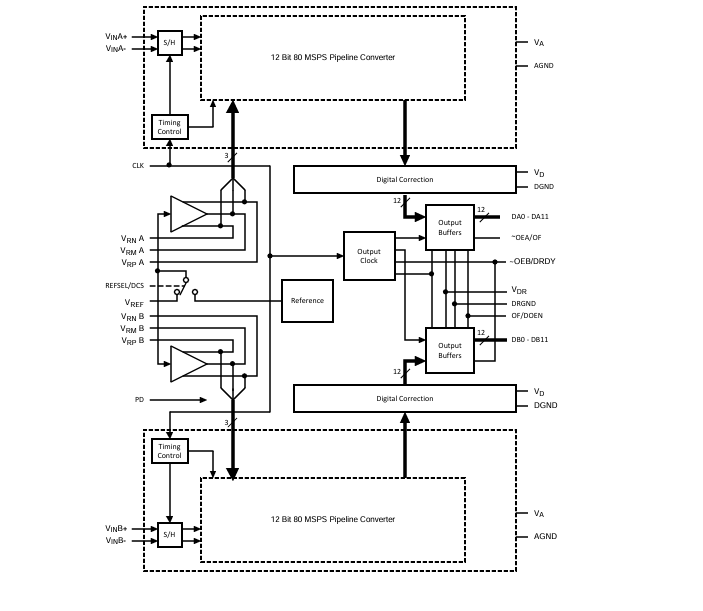

ADC12DL080采用差分流水線架構，通過多級轉換和數字誤差校正，實現了高速、高精度的信號轉換。差分模擬輸入信號在時鐘的上升沿被采樣，并經過7個時鐘周期的流水線延遲后，輸出12位數字?jǐn)?shù)據。

5.2 參考選擇

用戶可以選擇使用內部1.0V參考或外部參考。當VREF引腳接高電平時，選擇內部參考；當在VREF引腳施加0.8V至1.2V的電壓時，使用外部參考。

5.3 輸出格式

輸出數據格式可以設置為偏移二進制或二進制補碼，用戶可以根據實際需求進行選擇。

六、設計要點

6.1 電源供應

• 電源旁路：為了減少電源噪聲對轉換器性能的影響，模擬和數字電源引腳應分別使用0.1 μF和10 μF的電容進行旁路。
• 電源噪聲控制：模擬電源的噪聲應控制在$100 mV_{P - P}$以?xún)?nèi)，避免因電源噪聲導致的轉換誤差。

  6.2 時鐘設計

• 時鐘穩定性：時鐘信號應具有低抖動和穩定的頻率，建議使用低抖動的時鐘源。
• 時鐘布線：時鐘線應盡量短，避免與其他信號交叉，以減少時鐘信號的干擾。
• 占空比穩定器：可以通過REFSEL/DCS引腳啟用占空比穩定器，補償時鐘占空比的變化。

  6.3 輸入信號處理

• 差分輸入：差分輸入信號可以提高轉換器的性能，建議使用差分輸入信號，并確保兩個輸入信號的相位差為180°。
• 單端輸入：如果需要使用單端輸入，應將一個輸入引腳連接到直流中點電壓，并確保輸入信號的峰峰值不超過參考電壓的兩倍。
• 輸入濾波：為了減少輸入信號的噪聲和干擾，可以在輸入引腳使用RC濾波器。

  6.4 布局和接地

• 模擬和數字分離：在PCB布局中，應將模擬和數字電路分開，避免數字噪聲對模擬電路的干擾。
• 接地設計：DR GND引腳應與其他接地引腳保持一定距離，以減少輸出電流對轉換過程的影響。
• 電阻隔離：在數據輸出線上串聯100Ω電阻，可以減少輸出開關噪聲的影響。

七、常見應用誤區及解決方法

7.1 輸入電壓超限

• 問題：輸入電壓超過電源軌可能導致轉換器故障或不穩定。
• 解決方法：在輸入信號源附近串聯47Ω至100Ω的電阻，限制輸入電流。

  7.2 高電容數據總線驅動

• 問題：驅動高電容數據總線會增加輸出電流，導致動態性能下降。
• 解決方法：使用緩沖器（如74ACQ541）對數據輸出進行緩沖，并在輸出引腳串聯100Ω電阻。

  7.3 放大器選擇不當

• 問題：使用不合適的放大器驅動模擬輸入可能導致性能下降。
• 解決方法：選擇能夠驅動動態負載的放大器，并在放大器輸出和模擬輸入之間使用RC濾波器。

  7.4 參考引腳使用不當

• 問題：參考引腳超出指定范圍或旁路網絡不足可能導致性能下降。
• 解決方法：確保$V_{REF}$在0.8V至1.2V之間，并按照要求對參考旁路引腳進行旁路。

  7.5 時鐘源問題

• 問題：時鐘源抖動過大或時鐘信號走線過長可能導致采樣間隔不穩定。
• 解決方法：使用低抖動的時鐘源，并盡量縮短時鐘信號的走線長度。

八、總結

ADC12DL080是一款高性能、低功耗的12位A/D轉換器，適用于多種IF采樣應用。在設計過程中，我們需要注意電源供應、時鐘設計、輸入信號處理、布局和接地等方面的問題，避免常見的應用誤區。通過合理的設計和優化，我們可以充分發揮ADC12DL080的性能，為電子系統的設計提供有力支持。

作為電子工程師，我們?cè)趯?shí)際應用中還需要根據具體需求進行進一步的測試和優化，確保系統的穩定性和可靠性。希望本文對大家在ADC12DL080的設計和應用方面有所幫助。如果你在使用過程中有任何問題或經驗，歡迎在評論區分享交流。
