onsemi 1.5 瓦塑料表面貼裝齊納電壓調節器：1SMA59xxBT3G 系列和 SZ1SMA59xxBT3G 系列

在電子設計領域，電壓調節器是確保電路穩定運行的關鍵組件。今天，我們來詳細探討 onsemi 的 1.5 瓦塑料表面貼裝齊納電壓調節器，即 1SMA59xxBT3G 系列和 SZ1SMA59xxBT3G 系列。

文件下載：onsemi 1SMA59 1.5W齊納二極管穩壓器.pdf

產品概述

這一系列全新的 1.5 瓦齊納二極管具有諸多優勢。其標準齊納擊穿電壓范圍為 3.3V 至 68V，能滿足多種不同的電壓調節需求。而且，按照人體模型，它具備 3 類（>16kV）的 ESD 評級，這意味著在面對靜電干擾時，它能為電路提供可靠的保護，大家在設計易受靜電影響的電路時，這款產品就非常合適。

產品特性

機械特性

• 封裝材質：采用無空隙、傳遞模塑塑料封裝，這種封裝不僅能有效保護內部芯片，還具有一定的絕緣性能。
• 表面處理：所有外部表面都具有抗腐蝕性，并且引腳易于焊接，方便我們在電路板上進行安裝操作。
• 焊接溫度：焊接時，最大外殼溫度為 260°C，持續時間為 10 秒，在實際焊接過程中，我們需要嚴格控制溫度和時間，以避免對器件造成損壞。

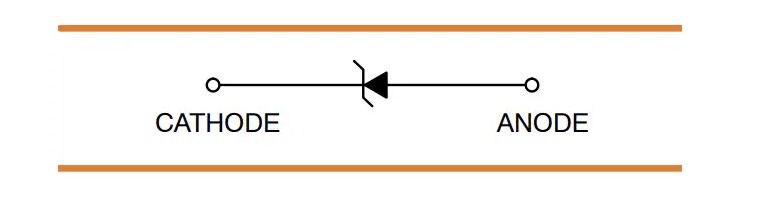

• 極性標識：陰極通過模制極性槽或陰極帶進行標識，這使得我們在安裝時能快速準確地確定極性，減少安裝錯誤。
• 阻燃等級：UL 94 V - 0 @ 0.125 英寸的阻燃等級，為電路的安全性提供了保障，即使在高溫或異常情況下，也能降低火災風險。

電氣特性

最大額定值

需要注意的是，超過最大額定值表中列出的應力可能會損壞器件。如果超過這些限制，我們就不能保證器件的功能正常，可能會出現損壞并影響可靠性。注 1 是指 1 平方英寸銅焊盤，F(xiàn)R - 4 板；注 2 是指使用 onsemi 最小推薦焊盤的 FR - 4 板。

電氣參數

在不同的器件型號中，齊納電壓、反向電流、齊納阻抗、泄漏電流等參數都有所不同。例如，1SMA5913BT3G 的齊納電壓標稱值為 3.3V，反向電流 IzT 為 113.6mA，最大齊納阻抗 ZzT@IzT 為 10Ω 等。我們在選擇具體型號時，需要根據實際電路的需求來確定合適的參數。

產品優勢

封裝設計優勢

• 扁平處理表面：便于精確放置，在自動化生產線上，能提高貼片的準確性和效率。
• 靈活的安裝方式：適用于頂部滑動或底部電路板安裝，為不同的電路板布局提供了更多的選擇。
• 低輪廓封裝：是 MELF 封裝的理想替代品，能夠節省電路板空間，使電路板設計更加緊湊。

應用針對性

SZ1SMA59xxBT3G 經過 AEC - Q101 認證且具備 PPAP 能力，其 SZ 前綴適用于汽車和其他需要獨特場地和控制變更要求的應用。這使得該系列產品在汽車電子等對可靠性和質量要求較高的領域具有很強的競爭力。

訂購信息

對于卷帶規格的詳細信息，包括零件方向和卷帶尺寸，我們可以參考 Tape and Reel Packaging Specifications Brochure, BRD8011/D。

總結

onsemi 的 1SMA59xxBT3G 系列和 SZ1SMA59xxBT3G 系列齊納電壓調節器以其豐富的特性和優勢，為電子工程師在電壓調節設計方面提供了可靠的選擇。無論是在標準電壓調節應用中，還是在對 ESD 保護、封裝尺寸、應用針對性有特殊要求的場合，這一系列產品都能發揮重要作用。大家在實際設計中，不妨根據具體需求深入研究和應用，看看它是否能為你的電路設計帶來更好的性能和穩定性。
