探索NTJD5121N和NVJD5121N MOSFET：特性、參數與應用

在電子工程師的日常設計工作中，MOSFET是電路設計里的關鍵角色，特別是在功率開關和信號處理等領域。今天，我們就來深入探討ON Semiconductor的NTJD5121N和NVJD5121N這兩款MOSFET，看看它們有哪些獨特之處。

文件下載：onsemi NTJD5121N，NVJD5121N雙N溝道功率MOSFET.pdf

產品概述

NTJD5121N和NVJD5121N是雙N溝道功率MOSFET，采用SC - 88封裝，具備ESD保護功能。其中，NV前綴的產品適用于汽車及其他有獨特場地和控制變更要求的應用，并且通過了AEC - Q101認證，還具備PPAP能力。這兩款器件都是無鉛產品，環保又實用。

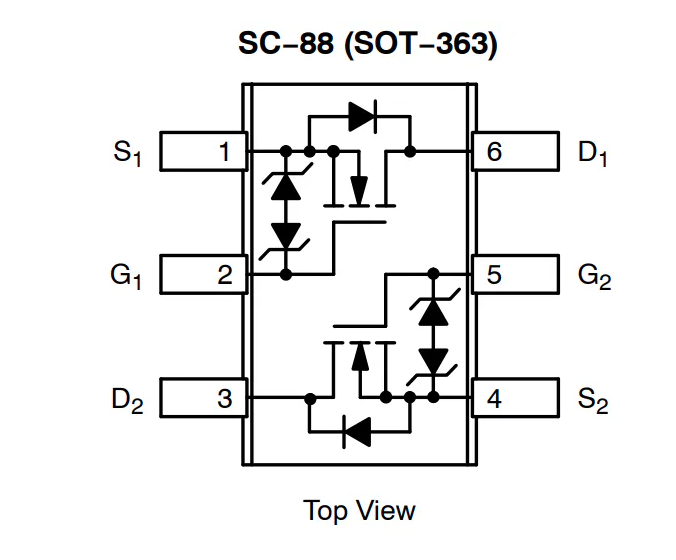

引腳分配

關鍵特性

低導通電阻

低$R_{DS(on)}$是這兩款MOSFET的一大亮點。低導通電阻意味著在導通狀態下，器件的功率損耗更小，發熱也更低，有助于提高電路的效率和穩定性。這在對功耗要求較高的應用中，如電池供電設備，顯得尤為重要。大家在實際應用中，有沒有遇到過因?yàn)閷?dǎo)通電阻過高而導致發熱嚴重的情況呢？

低柵極閾值

低柵極閾值電壓使得器件在較低的柵源電壓下就能導通，降低了驅動電路的設計難度和功耗。對于一些低電壓供電的系統，這一特性可以簡化電路設計，提高系統的整體性能。

低輸入電容

低輸入電容可以減少柵極驅動電荷，從而降低開關損耗，提高開關速度。在高頻開關應用中，低輸入電容能夠顯著提高電路的效率和響應速度。

ESD保護

柵極具備ESD保護功能，增強了器件的可靠性和抗干擾能力，減少了因靜電放電而導致器件損壞的風險。這對于在復雜電磁環境下工作的電路來說，是非常重要的。

應用領域

低端負載開關

在許多電子設備中，需要對負載進行開關控制。NTJD5121N和NVJD5121N的低導通電阻和快速開關特性，使其非常適合作為低端負載開關使用，能夠有效地控制負載的通斷，提高系統的可靠性和效率。

DC - DC轉換器

在降壓（Buck）和升壓（Boost）電路中，這兩款MOSFET可以作為開關管使用，實現電壓的轉換和調節。其低導通電阻和低開關損耗的特性，有助于提高DC - DC轉換器的效率和性能。

最大額定值

在設計電路時，一定要確保器件的工作條件在這些最大額定值范圍內，否則可能會影響器件的壽命和性能。大家在設計時，是如何確保器件工作在安全范圍內的呢？

電氣特性

關斷特性

• 漏源擊穿電壓：$V{(BR)DSS}$在$V{GS} = 0\ V$，$I_D = 250\ \mu A$時為60 V，這表示在該條件下，器件能夠承受的最大漏源電壓。
• 零柵壓漏電流：$I_{DSS}$在不同溫度下有不同的值，$T_J = 25^{\circ}C$時為1.0 $\mu A$，$T_J = 125^{\circ}C$時為500 $\mu A$。溫度升高會導致漏電流增大，這在高溫環境下的應用中需要特別注意。

  導通特性

• 柵極閾值電壓：$V{GS(TH)}$在$V{GS}=V_{DS}$，$I_D = 250\ \mu A$時，最小值為1.0 V，典型值為1.7 V，最大值為2.5 V。這一參數決定了器件開始導通的柵源電壓范圍。
• 漏源導通電阻：$R{DS(on)}$在不同的柵源電壓和漏極電流下有不同的值，如$V{GS}= 10\ V$，$I_D = 500\ mA$時，典型值為1.0 $\Omega$，最大值為1.6 $\Omega$。導通電阻越小，器件在導通狀態下的功率損耗越小。

熱阻額定值

在設計散熱方案時，需要根據這些熱阻參數來計算器件的溫度上升，確保器件在安全的溫度范圍內工作。

典型性能曲線

文檔中給出了多個典型性能曲線，如導通區域特性、傳輸特性、導通電阻與漏極電流和溫度的關系等。這些曲線能夠幫助我們更直觀地了解器件在不同工作條件下的性能表現。例如，通過導通電阻與溫度的關系曲線，我們可以預測在不同溫度下器件的導通電阻變化，從而優化電路設計。大家在實際設計中，會經常參考這些性能曲線嗎？

訂購信息

在訂購器件時，要根據實際需求選擇合適的部件編號和封裝形式。

機械尺寸和引腳分配

文檔中提供了器件的機械尺寸圖和引腳分配圖，以及不同風格的引腳定義。在進行PCB設計時，需要根據這些信息來確定器件的封裝尺寸和引腳布局，確保器件能夠正確安裝和焊接。同時，還要注意尺寸公差和一些特殊要求，如模具飛邊、引腳扁平部分的尺寸等。

總結

NTJD5121N和NVJD5121N MOSFET以其低導通電阻、低柵極閾值、低輸入電容和ESD保護等特性，在低端負載開關和DC - DC轉換器等應用中具有很大的優勢。在設計電路時，我們需要根據器件的最大額定值、電氣特性、熱阻參數等進行合理的選型和設計，同時參考典型性能曲線來優化電路性能。希望通過本文的介紹，大家對這兩款MOSFET有了更深入的了解，在實際設計中能夠更好地應用它們。大家在使用MOSFET時，還遇到過哪些問題或有什么經驗可以分享呢？歡迎在評論區留言交流。
