onsemi BASHxxMX2W高壓開關二極管：小封裝大能量

在電子設計領域，尤其是對于那些對電路板空間要求苛刻的低功耗表面貼裝應用，選擇合適的開關二極管至關重要。今天，我們就來深入了解一下 onsemi 的 BASHxxMX2W 系列開關二極管。

文件下載：onsemi BASH16MX2W小信號開關二極管.pdf

產品概述

BASHxxMX2W 開關二極管是 onsemi 熱門的 SOT - 23 三引腳器件的衍生產品，采用 X2DFNW2（1.0x0.6mm）表面貼裝封裝。這種小巧的封裝設計，使其成為電路板空間有限的低功耗表面貼裝應用的理想選擇。

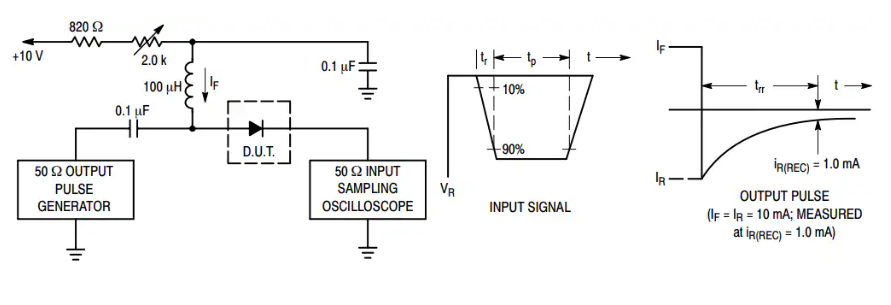

恢復時間等效測試電路

產品特性

• 高溫性能卓越：最高結溫 TJ(max) 可達 175°C，適用于高溫、關鍵任務的應用場景。
• 可焊?jìng)?cè)翼封裝：這種封裝設計有助于實現最佳的自動光學檢測（AOI），提高生產效率和質量。

環保與合規性

該系列器件無鉛、無鹵素/無溴化阻燃劑（BFR），并且符合 RoHS 標準，滿足環保要求。同時，帶有 NSV 前綴的產品適用于汽車和其他需要獨特產地和控制變更要求的應用，通過了 AEC - Q101 認證，具備 PPAP 能力。

關鍵參數

最大額定值

從這些參數中我們可以看出，不同型號的二極管在反向電壓承受能力上有所差異，工程師在設計時需要根據實際應用場景選擇合適的型號。例如，如果應用中需要承受較高的反向電壓，那么 BASH21 可能是更好的選擇。

熱特性

熱特性參數對于確保二極管在工作過程中的穩定性至關重要。較高的結到環境熱阻意味著在相同功耗下，二極管的結溫會升高得更快。因此，在設計散熱方案時，需要充分考慮這些參數。

電氣特性

這些電氣特性直接影響著二極管在電路中的性能表現。例如，反向恢復時間越短，二極管在開關過程中的損耗就越小，適用于高頻開關應用。

訂購信息

詳細的訂購、標記和運輸信息可在數據手冊的第 4 頁查看。不同型號的器件有相應的標記和封裝，并且以 8000 個/卷帶和卷軸的形式發貨。

機械尺寸

X2DFNW2 封裝的機械尺寸有明確的規定，包括各個維度的最小、標稱和最大值。這些尺寸信息對于 PCB 布局設計非常重要，工程師需要確保電路板上的焊盤尺寸與二極管的封裝尺寸相匹配，以保證焊接質量和電氣連接的穩定性。

總結

onsemi 的 BASHxxMX2W 系列開關二極管憑借其小巧的封裝、卓越的高溫性能、良好的電氣特性以及環保合規性，為電子工程師在低功耗表面貼裝應用中提供了一個優秀的選擇。在實際設計過程中，工程師需要根據具體的應用需求，綜合考慮各項參數，選擇最合適的型號。同時，要注意熱管理和 PCB 布局設計，以充分發揮該系列二極管的性能優勢。

大家在使用 BASHxxMX2W 系列二極管的過程中，有沒有遇到過什么特別的問題或者有獨特的應用經驗?zāi)兀繗g迎在評論區分享交流。
