在電子工程師的日常設計工作中，模擬 - 數字轉換器（ADC）是至關重要的組件，它能將模擬信號轉換為數字信號，廣泛應用于各種電子系統。今天，我們來詳細探討德州儀器（TI）的ADC104S101，這是一款四通道、采樣率在500 ksps至1 Msps之間的10位A/D轉換器，具有眾多出色的特性和廣泛的應用場景。

文件下載：adc104s101.pdf

一、關鍵特性與規格

1.1 特性亮點

• 多通道設計：具備四個輸入通道，可同時處理多個模擬信號，為復雜系統的設計提供了便利。
• 寬電源范圍：采用單電源供電，電源電壓范圍為2.7V - 5.25V，能適應不同的電源環境，增強了設備的通用性。
• 可變功率管理：可根據實際需求調整功率消耗，在正常工作模式和關斷模式下實現不同的功耗水平，有效降低系統功耗。
• 指定采樣率范圍：與傳統僅在單一采樣率下指定性能的ADC不同，ADC104S101在500 ksps至1 Msps的采樣率范圍內都有完整的性能規格，為設計提供了更大的靈活性。

1.2 關鍵規格參數

這些參數表明ADC104S101在轉換精度和噪聲性能方面表現出色，能夠滿足大多數應用的需求。

二、引腳說明與等效電路

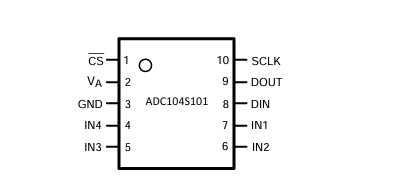

2.1 引腳功能

2.2 引腳應用注意事項

在實際應用中，要特別注意引腳的連接和信號的處理。例如，SCLK的時鐘頻率和占空比會影響轉換速度和數據傳輸?shù)姆€(wěn)定性；CS引腳的操作直接控制著轉換的開始和停止。同時，為了保證電源的穩定性，VA引腳的旁路電容應盡量靠近芯片放置。

三、電氣特性分析

3.1 靜態特性

ADC104S101的靜態特性包括分辨率、INL、DNL、偏移誤差等。其分辨率為10位，無丟失碼，確保了轉換的準確性。INL和DNL的典型值分別為+0.4/?0.1 LSB和+0.26/?0.16 LSB，表明其在轉換過程中的線性度較好。

3.2 動態特性

動態特性方面，SINAD（信號與噪聲加失真比）、SNR、THD（總諧波失真）等指標都顯示了該ADC在處理動態信號時的優秀性能。例如，在VA = +2.7V至5.25V，fIN = 40.3 kHz，-0.02 dBFS的條件下，SNR典型值為61.7 dB，THD典型值為 - 82 dB，能夠有效抑制噪聲和失真。

3.3 電源特性

電源特性也是設計中需要重點考慮的因素。ADC104S101在正常工作模式和關斷模式下的功耗差異較大。在正常模式下，5.25V電源時的功耗典型值為11.4 mW，3.6V電源時為3.9 mW；而在關斷模式下，5.25V電源時功耗僅為0.47 μW，3.6V電源時為0.12 μW，這種低功耗特性使得它在便攜式設備中具有很大的優勢。

四、時序規格與工作原理

4.1 時序規格

ADC104S101的時序規格包括各種時間參數，如設置時間、保持時間、延遲時間等。例如，SCLK高電平到CS下降沿的設置時間和SCLK低電平到CS下降沿的保持時間（tCLH）在不同電源電壓下有不同的要求。在設計電路時，必須嚴格遵守這些時序要求，以確保數據的正確傳輸和轉換。

4.2 工作原理

ADC104S101基于逐次逼近寄存器（SAR）架構，內部包含跟蹤 - 保持電路。當CS引腳為低電平時，開始一個串行幀，每個幀包含16個SCLK周期。在前3個SCLK周期，ADC處于跟蹤模式，采集輸入電壓；在接下來的13個SCLK周期，進行轉換并將數據從DOUT引腳輸出。數據以MSB（最高有效位）優先的順序輸出。

五、典型應用與電路設計

5.1 典型應用場景

ADC104S101適用于多種應用場景，如便攜式系統、遠程數據采集、儀器儀表和控制系統等。在便攜式系統中，其低功耗特性可以延長電池續航時間；在遠程數據采集和儀器儀表中，高轉換精度和多通道設計能夠滿足對數據準確性和多樣性的要求。

5.2 典型應用電路

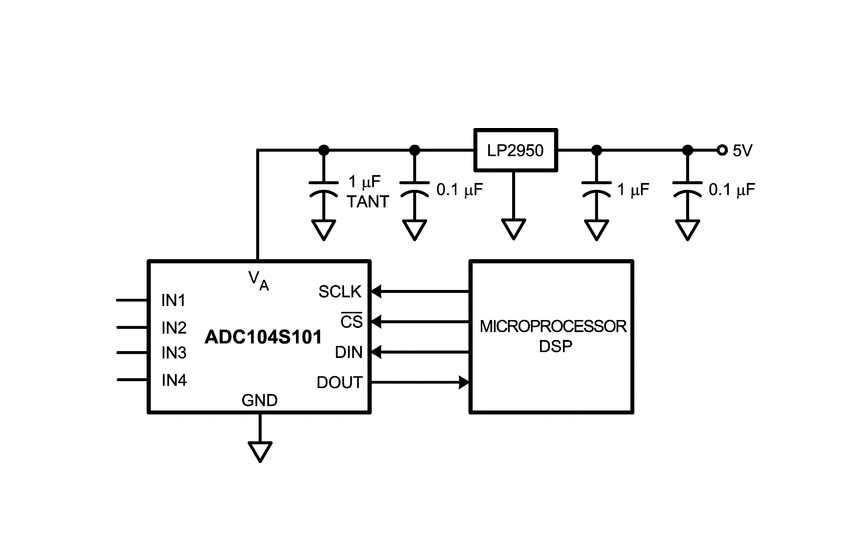

典型應用電路中，通常使用德州儀器的LP2950低壓差電壓調節器為ADC104S101提供電源。為了減少電源噪聲對ADC性能的影響，電源引腳應通過電容網絡進行旁路。同時，由于ADC的參考電壓是電源電壓，因此需要使用專用的線性穩壓器或提供足夠的去耦措施，以確保電源的穩定性。

六、使用注意事項

6.1 模擬輸入

模擬輸入方面，要注意輸入信號的范圍不能超過VA + 300 mV或GND - 300 mV，否則ESD保護二極管會導通，可能導致設備工作異常。為了獲得最佳性能，應使用低阻抗源驅動ADC，以減少采樣電容充電引起的失真。對于動態信號采樣，還可以使用帶通或低通濾波器來減少諧波和噪聲。

6.2 數字輸入和輸出

數字輸出DOUT受電源電壓VA限制，不能超過該電壓。數字輸入引腳一般不會出現閂鎖現象，但不建議在VA上電之前對SCLK、CS和DIN引腳進行操作。

6.3 電源管理

電源管理是設計中的關鍵環節。通過合理控制CS引腳，可以實現ADC的正常工作和關斷模式切換，從而優化功耗。同時，要注意輸出負載電容對電源噪聲的影響，盡量減小負載電容。如果負載電容大于50 pF，可以在ADC輸出端使用100 Ω的串聯電阻，以改善噪聲性能。

七、總結

ADC104S101是一款性能出色的四通道10位A/D轉換器，具有寬電源范圍、低功耗、高轉換精度等優點。在實際設計中，電子工程師需要充分了解其特性、規格、時序和工作原理，合理設計電路，注意模擬輸入、數字輸入輸出和電源管理等方面的問題，以充分發揮該ADC的性能，滿足不同應用場景的需求。希望本文能為廣大電子工程師在使用ADC104S101時提供有價值的參考。你在使用這款ADC的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
