一、項目背景

華東某龍頭紡織機械廠在“十四五”數字化升級規劃中，新建一條高速氣流紡紗線。該線核心控制單元選用西門子S7-1500 PLC（6ES7 515-2AM01-0AB0），通過ProfiNetIRT周期≤4 ms的伺服軸完成紗筒橫動、卷繞等動作；而執行層大量采用SMC VQ1000-DN系列DeviceNet總線型電磁閥島（共計18組，帶96只線圈），用于控制捻接、切絲、吸廢等氣動回路。由于控制器僅支持ProfiNet，而電磁閥僅支持DeviceNet，兩種協議物理層、數據層完全不同，直接通信無望。若整體更換電磁閥，將造成30萬元額外成本與兩周停機，被工藝部門否決。最終，工廠決定引入捷米特JM-PN-DNTM工業級協議轉換網關，讓PLC把網關當成“ProfiNet從站”，網關再把電磁閥當成“DeviceNet從站”，實現異構總線的透明傳輸。

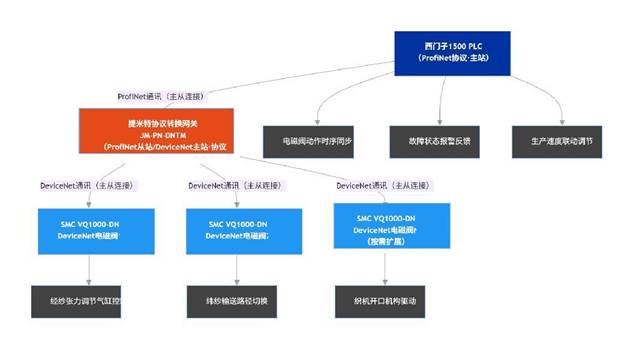

二、網絡拓?fù)渑c硬件連接

ProfiNet側

PLC型號：西門子S7-1500 1515-2PN，固件V2.9，IP 192.168.0.1，周期2 ms

交換機：西門子SCALANCE XB208，千兆上行至MES

網關ProfiNet端口：RJ45，支持IRT，站名“JM_GW”，IP 192.168.0.10

DeviceNet側

網關內置可配置主站，符合ODVA規范，支持0-63節點，125 k-500 k bps

電磁閥：SMC VQ1000-DN，每閥島自帶4路雙線圈，節點地址依次為10-27

總線供電：24 VDC 4 A，干線采用5芯屏蔽電纜（2×電源+2×信號+1×屏蔽），分支長度≤1 m，兩端各配120 Ω終端電阻

電氣柜布置

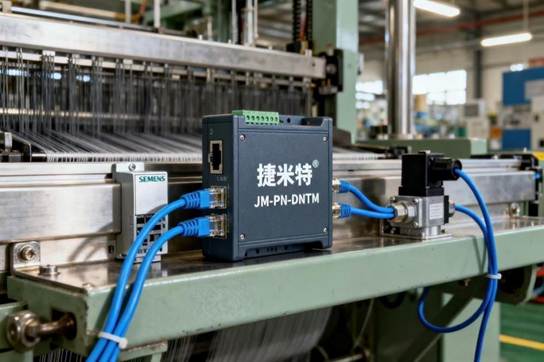

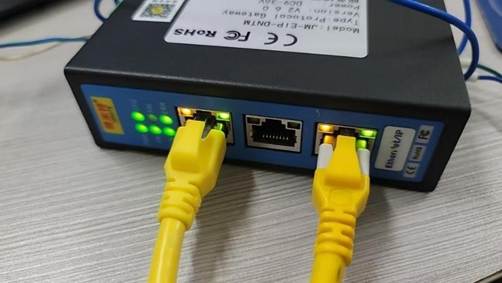

JM-PN-DNTM網關安裝在控制柜右側35 mm DIN導軌，24 VDC冗余供電，功耗＜3 W，左右留50 mm散熱空間；Profinet與DeviceNet端口分上下排布，避免串?dāng)_。

三、網關參數配置

導入GSDML文件
在TIAPortal V17“選項—管理通用站描述文件”中導入捷米特提供的GSDML-V2.35-jm-pn-dntm-20250607.xml，硬件目錄出現“JM-PN-DNTM”從站，直接拖入Profinet網絡。

配置數據長度
根據96線圈÷8=12字節輸出、96狀態÷8=12字節輸入，在PLC側將網關模塊設置為“12 Byte Output / 12 Byte Input”，映射地址QW100-QW111、IW100-IW111。

DeviceNet主站參數
打開捷米特專用配置軟件GatewayBuilder，USB連接網關，選擇“PN→DeviceNet Master”模式：

波特率：500 k bps（總線長度＜50 m）

Master MAC：0

掃描列表：依次添加18臺VQ1000-DN，節點10-27，每臺8 Byte IN/8 Byte OUT，自動映射至網關內部寄存器0-287

數據映射關系
網關將PLC的12字節輸出QW100-QW111按位切片，對應96線圈；把96閥位狀態打包成12字節輸入IW100-IW111回傳PLC，實現“寫即控、讀即見”。

四、PLC程序設計

工藝FB塊
建立FB “PneumaticCtrl”，接口變量包含：

Enable：使能

ValveMap：Array[0..95] of Bool（線圈）

StatusMap：Array[0..95] of Bool（反饋）

數據搬運
在OB1中調用MOVE指令，將ValveMap寫入QW100-QW111；將IW100-IW111搬至StatusMap，周期與Profinet刷新同步，保證＜4 ms延遲。

故障診斷
當IW100..IW111任意位出現“通信超時”或“DeviceNet斷線”標志，PLC立即觸發急停，并通過HMI彈出“節點XX故障”，方便維護人員快速更換閥島。

五、調試過程

單機測試
先斷開負載，僅連接單臺VQ1000-DN，節點10。使用GatewayBuilder在線掃描，確認“Online”后，手動置位PLC Q100.0，對應閥島Y1線圈動作，氣壓表由0.2 MPa升至0.6 MPa，響應時間18 ms，符合SMC官方≤30 ms指標。

全線空載
18臺閥島全部接入，啟動PLC空轉程序，觀察Profinet周期負載率約18%，DeviceNet無錯誤幀，連續運行2 h，網關溫度穩定在42℃。

負載試產
引入紗線，運行800 m/min高速卷繞，96只線圈按工藝節拍動作，完成捻接、切絲、吸廢等動作。對比升級前氣動節拍提前12 ms，單班（8 h）產量由1.84 t提升至1.96 t，增幅6.5%。

六、經驗總結

在紡織高速控制場合，務必選擇支持IRT的Profinet從站網關，捷米特JM-PN-DNTM工業級協議轉換網關實測抖動＜1 μs，可完美匹配西門子1500的2 ms伺服周期。

DeviceNet總線供電與信號必須分開布線，且終端電阻不可省略，否則在96節點重載下易出現位錯誤。

數據映射建議“字節對齊”，方便PLC側使用MOVE與XOR指令，簡化程序。

項目交付前，應保留20%的I/O余量，便于后續擴容。
