在電子設計領域，A/D轉換器是連接模擬世界和數字世界的關鍵橋梁。今天，我們來深入探討一款高性能、低功耗的雙8位、1GSPS A/D轉換器——ADC08D1000。

文件下載：adc08d1000.pdf

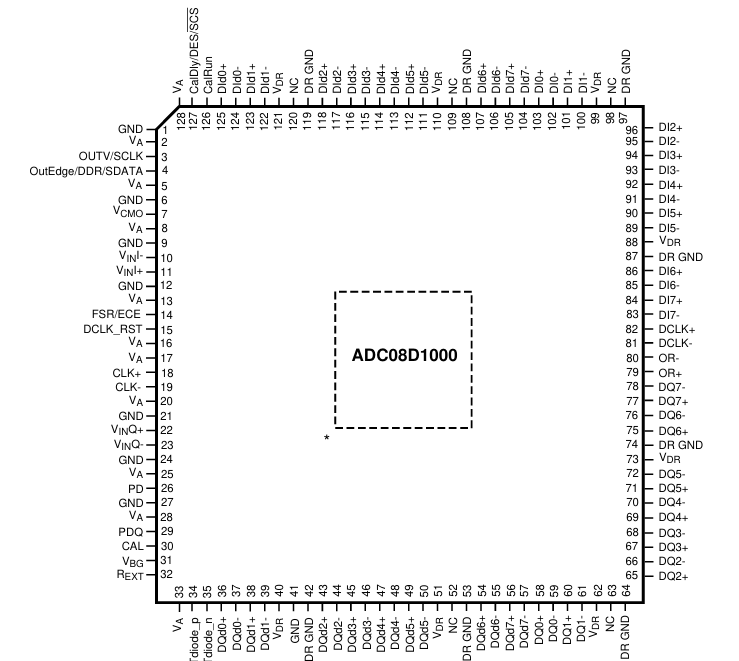

產品概述

ADC08D1000采用獨特的折疊和插值架構、全差分比較器設計、創新的內部采樣保持放大器設計以及自校準方案，能夠在高達1.3GSPS的采樣率下將信號數字化為8位分辨率。在1GSPS的采樣率下，僅需單1.9V電源，典型功耗僅為1.6W，并且在整個工作溫度范圍內保證無漏碼。

關鍵特性

高性能指標

• 分辨率與有效位數：分辨率為8位，在500MHz輸入信號和1GHz采樣率下，典型有效位數（ENOB）可達7.4位，能提供高精度的數字轉換結果。
• 低誤碼率：典型誤碼率（B.E.R.）為$10^{-18}$，意味著在長時間運行中，數據傳輸?shù)臏?zhǔn)確性極高。
• 寬頻帶性能：全功率帶寬（FPBW）在正常模式下可達1.7GHz，能滿足高頻信號的處理需求。

靈活的輸出配置

• 輸出時鐘模式選擇：支持單數據率（SDR）或雙數據率（DDR）輸出時鐘模式，可根據具體應用需求靈活選擇。
• 輸出電平調整：輸出電平可選擇正?；蚪档?，降低電平可節省功耗，但需根據系統的噪聲水平和LVDS線路長度進行權衡。

多種控制功能

• 串行接口擴展控制：通過串行接口可實現對輸入滿量程范圍、偏移等參數的精細調整，提供更多的控制靈活性。
• 多ADC同步能力：可精確重置采樣時鐘輸入與DCLK輸出的關系，使多個ADC的DCLK和數據輸出在共享CLK輸入下同步。

應用領域

通信系統

在直接RF下變頻、衛星機頂盒等通信應用中，ADC08D1000的高速采樣和高精度轉換能力能夠有效處理高頻信號，提高通信系統的性能。

測試儀器

在數字示波器等測試儀器中，其低功耗和高性能的特點可以滿足長時間測試的需求，同時提供準確的信號測量結果。

設計要點

電源與接地設計

• 電源旁路：A/D轉換器會產生足夠的瞬態電流，若電源旁路不足，會影響自身電源質量。因此，應在A/D轉換器電源引腳附近放置33μF電容，并在每個$V_{A}$引腳盡可能靠近處放置0.1μF電容，優先選擇無引腳芯片電容，以降低引腳電感。
• 電源隔離：$V{A}$和$V{DR}$電源引腳應相互隔離，可使用鐵氧體磁珠（如JW Miller FB20009 - 3B）來防止數字噪聲耦合到ADC的模擬部分。
• 接地設計：采用單一接地平面，避免將接地平面分為模擬和數字區域。同時，要將模擬電路與數字電路充分分離，防止數字開關瞬態噪聲影響模擬電路性能。

時鐘輸入設計

• 時鐘信號要求：ADC08D1000的時鐘輸入為差分LVDS信號，需保證輸入時鐘信號的穩定性和適當?shù)碾娖椒秶?。輸入時鐘信號應進行交流耦合，且差分輸入時鐘線對的特性阻抗應為100Ω，并在時鐘源端進行匹配。
• 時鐘抖動控制：高速高性能的ADC對時鐘抖動非常敏感，為避免抖動導致的SNR降低，應將輸入時鐘信號的抖動控制在允許范圍內?？赏ㄟ^(guò)縮短時鐘線長度、遠離其他信號以及將其視為傳輸線等方式來減少抖動。

模擬輸入設計

• 輸入耦合方式：模擬輸入為差分輸入，可采用交流耦合或直流耦合方式。在交流耦合時，需將$V{CMO}$引腳接地；在直流耦合時，需提供與$V{CMO}$輸出跟蹤的共模電壓。

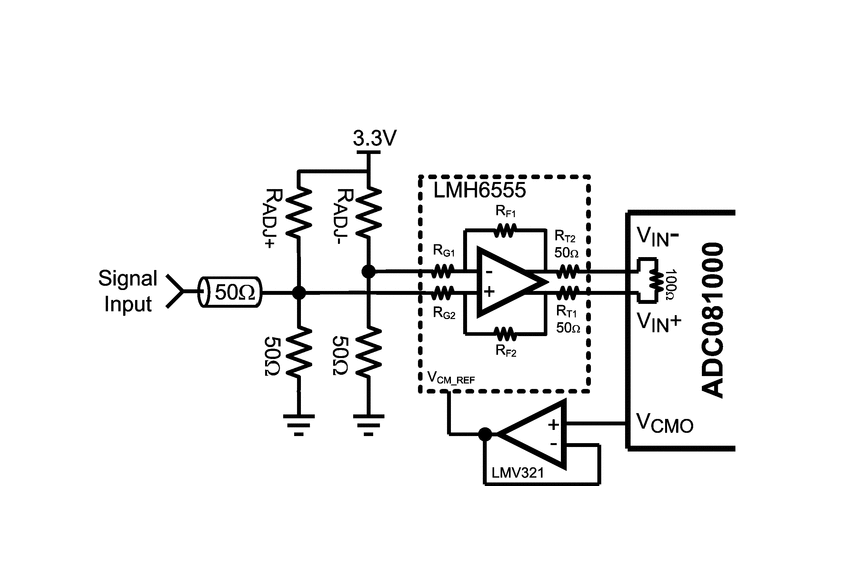

• 輸入共模電壓控制：輸入共模電壓應保持在$V_{CMO}$輸出的±50mV范圍內，以確保全量程失真性能。在直流耦合模式下，需特別注意共模電壓的跟蹤，可采用伺服電路來維持最佳性能。

校準與同步設計

• 自校準功能：ADC08D1000在上電時會自動進行自校準，也可由用戶按需觸發。校準過程可調整100Ω模擬輸入差分終端電阻，最小化滿量程誤差、偏移誤差、DNL和INL，從而提高SNR、THD、SINAD和ENOB等性能指標。
• 多ADC同步：通過用戶提供的DCLK_RST脈沖，可精確重置采樣時鐘輸入與DCLK輸出的關系，實現多個ADC的同步。DCLK_RST信號需滿足一定的時序要求，以確保同步的準確性。

常見問題與解決方法

寄存器寫入問題

在使用擴展控制模式時，必須確保所有8個用戶寄存器至少寫入一次默認值或所需值，并且第一次寫入DES使能寄存器（Dh）時，必須加載默認值（0x3FFFh）。否則，可能會導致設備無法正常工作。

輸入信號過壓?jiǎn)栴}

為保證設備可靠性，任何輸入信號都不應超過電源引腳電壓±150mV?？赏ㄟ^(guò)控制高速線路的阻抗并在其特性阻抗下進行終端匹配來控制過沖和下沖。

模擬輸入共模電壓?jiǎn)栴}

在直流耦合模式下，輸入共模電壓必須保持在$V_{CMO}$輸出的±50mV范圍內，且需跟蹤其溫度變化。否則，失真性能會顯著下降。

時鐘輸入問題

輸入時鐘信號的電平應在規定范圍內，過高或過低的電平都會影響ADC的性能。過高的時鐘電平可能導致模擬輸入偏移電壓變化，而過低的電平則會導致動態性能下降。

總結

ADC08D1000憑借其高性能、低功耗、靈活的輸出配置和多種控制功能，在通信、測試儀器等領域具有廣泛的應用前景。在設計過程中，需要充分考慮電源、時鐘、輸入等方面的設計要點，同時注意避免常見問題，以確保設備的穩定運行和最佳性能。希望通過本文的介紹，能幫助電子工程師更好地理解和應用ADC08D1000這款優秀的A/D轉換器。
