在當今高速發展的電子科技領域，模數轉換器（ADC）作為連接模擬世界和數字世界的橋梁，其性能的優劣直接影響著整個系統的表現。今天，我們就來深入探討一款由德州儀器（TI）推出的高性能12位、125 MSPS模數轉換器——ADS5520。

文件下載：ads5520.pdf

概述

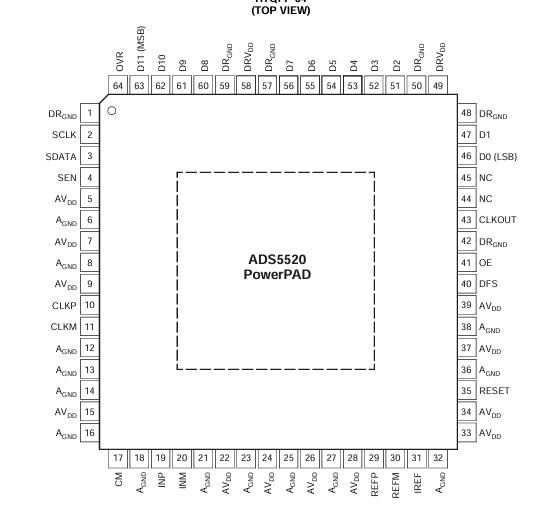

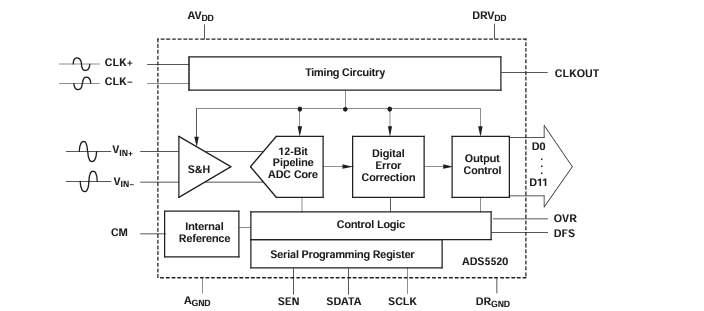

ADS5520是一款專為高速、高性能應用而設計的CMOS、開關電容、流水線ADC。它采用單3.3V電源供電，具有低功耗的特點，非常適合對功耗有嚴格要求的應用場景。該轉換器的轉換過程由外部輸入時鐘的下降沿觸發，經過一系列小分辨率階段的順序轉換，最終輸出12位并行數據。

關鍵特性

高分辨率與高速采樣

ADS5520具備12位分辨率和125 MSPS的采樣率，能夠在高速采樣的同時保證數據的高精度。高分辨率使得它能夠更精確地捕捉模擬信號的細節，為后續的數字處理提供更豐富的信息。

出色的動態性能

在100 MHz輸入頻率下，它能夠?qū)崿F(xiàn)69.7 dBFS的高信噪比（SNR）和82 dBc的無雜散動態范圍（SFDR）。這意味著在強噪聲環境下，ADS5520依然能夠準確地提取出有用信號，有效抑制雜散信號的干擾，保證信號的質量。

低功耗設計

在3.3V單電源電壓下，其模擬功耗僅為578 mW。低功耗不僅有助于降低系統的整體功耗，減少散熱需求，還能提高系統的穩定性和可靠性，延長設備的使用壽命。

內部參考電壓

內置的電壓參考簡化了系統設計要求，無需額外的外部參考電路，減少了電路板的面積和元件數量，降低了設計成本和復雜度。

串行編程接口

通過三總線串行接口，用戶可以方便地對ADS5520的內部寄存器進行編程，實現各種功能的配置，如時鐘DLL的開關、測試模式的選擇、電源管理等。

應用領域

無線通信

在通信接收機和基站基礎設施中，ADS5520的高速采樣和高動態性能能夠滿足對信號處理速度和精度的要求，有效提高通信系統的靈敏度和抗干擾能力，確保通信的穩定性和可靠性。

測試與測量?jī)x器

在測試和測量領域，高精度的模數轉換是獲取準確數據的關鍵。ADS5520的高分辨率和低噪聲特性使其能夠準確地測量各種信號，為測試和測量?jī)x器提供可靠的數據支持。

數字接收機

無論是單通道還是多通道數字接收機，ADS5520都能夠快速、準確地將模擬信號轉換為數字信號，為后續的數字信號處理提供基礎。

雷達與紅外應用

在雷達和紅外系統中，需要對高速變化的信號進行實時處理。ADS5520的高速采樣率和高動態性能能夠滿足這些應用對信號處理速度和精度的要求，提高系統的探測能力和目標識別能力。

視頻與成像

在視頻和成像領域，高分辨率的模數轉換能夠保證圖像和視頻的質量。ADS5520的12位分辨率能夠捕捉到更豐富的圖像細節，為高質量的視頻和成像應用提供支持。

醫療設備

在醫療設備中，對信號的精度和穩定性要求極高。ADS5520的高精度和低噪聲特性使其能夠準確地采集各種生物信號，為醫療診斷和治療提供可靠的數據。

電氣特性

模擬輸入特性

ADS5520的差分輸入范圍為2.3 VPP，輸入阻抗為6.6 kΩ，輸入電容為4 pF。這些特性使得它能夠與各種信號源進行良好的匹配，減少信號失真和干擾。

參考電壓特性

內部參考電壓的精度直接影響著ADC的轉換精度。ADS5520的參考電壓誤差在±4%以內，能夠保證穩定的參考電壓輸出，為高精度的模數轉換提供保障。

動態特性

在不同的輸入頻率下，ADS5520都能夠保持良好的動態性能。例如，在100 MHz輸入頻率下，SNR可達69.7 dBFS，SFDR可達82 dBc。這些優異的動態特性使得它在高速信號處理中表現出色。

數字特性

數字輸出部分的高電平輸出電壓為2.8 - 3 V，低電平輸出電壓為0.3 - 0.4 V，輸出電容為3 pF。這些特性保證了數字信號的穩定傳輸，減少了信號的失真和干擾。

應用信息

輸入配置

ADS5520采用差分輸入架構，這種架構能夠有效提高AC性能和輸入帶寬，尤其適用于高采樣率和高IF或欠采樣應用。在實際應用中，需要將模擬輸入信號外部偏置在內部電路的共模電平附近，以確保最佳性能。同時，為了抑制ADC反沖引起的振鈴，建議在INP和INM引腳串聯一個25Ω的電阻。

電源供應

推薦的上電順序是先對AVDD進行斜坡上升，然后是DRVDD。如果DRVDD先上升，需要確保AVDD在10 ms內上升。此外，在REFP引腳和AVDD之間連接一個2 kΩ的電阻可以提高設備對電源斜坡上升時序的魯棒性。

電源管理

ADS5520可以通過降低時鐘速度或通過串行編程接口設置PDN位來進入電源管理模式。在電源管理模式下，輸出處于高阻抗?fàn)顟B(tài)，僅內部參考保持開啟，功耗可降低至約180 mW，有助于延長設備的電池續航時間。

時鐘輸入

時鐘輸入可以采用差分時鐘信號或單端時鐘輸入，兩種配置的性能差異不大。為了獲得最佳性能，建議使用低抖動的時鐘源，并提供50%的占空比。同時，帶通濾波可以幫助產生50%占空比的時鐘，并減少抖動的影響。

輸出信息

ADC提供12個數據輸出、一個數據就緒信號和一個超出范圍指示信號。用戶可以通過設置DFS引腳選擇不同的輸出格式和輸出時鐘極性，同時還提供輸出使能控制，方便進行系統集成。

總結

ADS5520作為一款高性能的模數轉換器，憑借其高分辨率、高速采樣、出色的動態性能、低功耗等優點，在無線通信、測試與測量、雷達與紅外、視頻與成像、醫療設備等眾多領域都有著廣泛的應用前景。對于電子工程師來說，深入了解和掌握ADS5520的特性和應用，將有助于設計出更加高效、穩定的電子系統。在實際應用中，我們還需要根據具體的需求和場景，合理選擇和配置ADS5520的各項參數，以充分發揮其性能優勢。大家在使用ADS5520的過程中，有沒有遇到過什么特別的問題或者有什么獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
