引線鍵合技術是半導體封裝工藝中的一個重要環節，主要利用金、鋁、銅、錫等金屬導線建立引線與半導體內部芯片之間的聯系。這種技術能夠?qū)⒔饘俨己竻^(qū)或微電子封裝I/O引線等與半導體芯片焊區連接，是確保半導體功能得以正常發揮的關鍵步驟。

在引線鍵合過程中，金屬線被焊接到芯片引線或基板上的金屬引腳上。這種技術特別適用于微小封裝和高密度布局，能夠提供良好的電性能和較低的電阻。焊線的目的是將晶粒上的接點以極細的金線（18~50μm）連接到引線架上的內引腳，從而將集成電路晶粒的電路信號傳輸?shù)酵饨纭?/p>

引線鍵合工藝中所用的導電絲主要有金絲、銅絲和鋁絲。不同的金屬絲在鍵合過程中有各自的特點和適用場景。例如，金絲因其良好的導電性能和穩定性而被廣泛使用，但成本較高；銅絲則具有較低的生產成本和良好的導電性能，因此在半導體封裝以及集成電路、LED等眾多領域得到推廣應用；鋁絲則常用于超聲鍵合工藝中。

引線鍵合的主要方式包括熱壓鍵合、超聲鍵合和熱聲鍵合。熱壓鍵合利用加壓和加熱的方法，使得金屬絲與焊區接觸面的原子間達到原子間的引力范圍，從而實現鍵合；超聲鍵合則是利用超聲波發生器使劈刀發生水平彈性振動，同時施加向下的壓力，使得劈刀帶動引線在焊區金屬表面迅速摩擦，完成焊接；熱聲鍵合則是結合了熱壓和超聲兩種方法的特點。

此外，引線鍵合技術還直接影響到封裝的總厚度，因此在封裝設計時需要綜合考慮。總的來說，引線鍵合技術是半導體封裝中不可或缺的一環，其施工質量對于半導體功能應用的發揮具有較大影響。以下就是今天要跟大家分享的關于引線鍵合工藝技術的相關內容，講得不對或是有遺漏之處，還希望大家多多批評指正；

一、Wire Bonding（引線鍵合）的原理

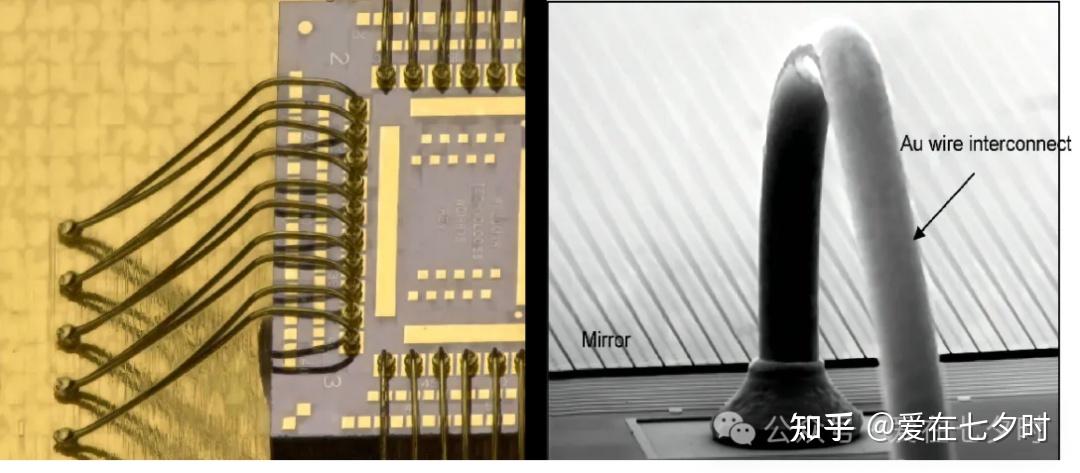

引線鍵合通過金屬線（通常為金線、銅線或鋁線）將芯片的焊盤（Bond Pad）與封裝基板或引線框架連接，實現電氣和機械連接。

1、IC封裝中電路連接的三種方式

（1）、倒裝焊（Flip chip bonding)

原理：將芯片正面朝下，通過焊球（Bump）直接與基板連接。

特點：(a)連接路徑短，電氣性能優越；(b)支持高密度封裝，適用于高頻應用；(c)工藝復雜，成本較高。

應用：高性能處理器、存儲器、射頻器件等。

（2）、載帶自動焊（TAB---tape automated bonding)

原理：使用柔性載帶（Tape）上的金屬引線將芯片與基板連接。

特點：(a)適合多引腳、高密度封裝；(b)生產效率高，適合大規模生產；(c)設備和材料成本較高。

應用：液晶顯示器驅動 IC、傳感器等。

（3）、引線鍵合（wire bonding)

原理：通過金屬線（如金線、銅線或鋁線）將芯片的焊盤與封裝基板或引線框架連接。

特點：（a)技術成熟，成本較低；（b）適用于多種封裝類型（如 QFP、BGA）；（c）對焊盤和引線框架的精度要求較高。

應用：廣泛用于消費電子、汽車電子等領域。

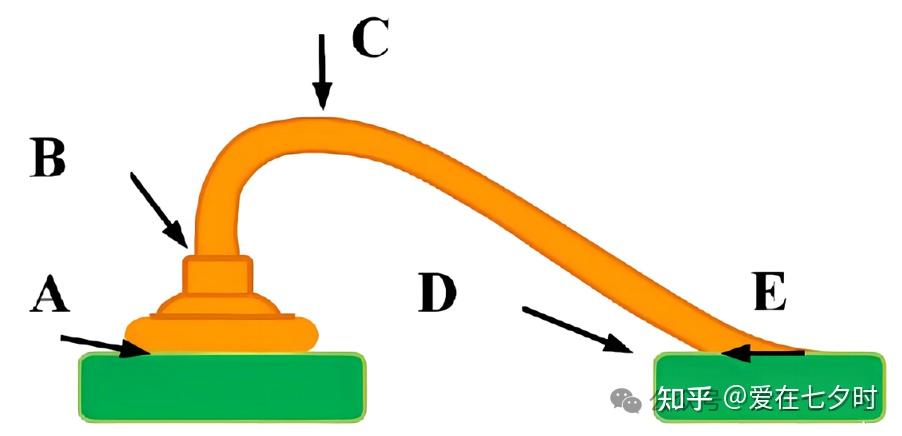

二、Wire Bonding（引線鍵合）的作用

電路連線，使芯片與封裝基板或?qū)Ь€框架完成電路的連線，以發揮電子訊號傳輸?shù)墓δ?，以下是引線鍵合的主要作用：

1、電氣連接

信號傳輸：將芯片的焊盤（Bond Pad）與封裝基板或引線框架連接，實現信號和電力的傳輸。

低電阻路徑：通過金屬線（如金線、銅線或鋁線）提供低電阻的電氣連接，確保電路性能。

2、機械連接

固定芯片：將芯片牢固地固定在封裝基板或引線框架上，防止移動或損壞。

應力緩沖：金屬線的柔韌性可以緩解熱膨脹或機械振動帶來的應力，保護芯片。

3、熱管理

散熱路徑：金屬線可以作為輔助散熱路徑，幫助芯片將熱量傳導到封裝外部。

熱應力分散：通過合理設計鍵合線布局，分散熱應力，提高封裝可靠性。

4、工藝靈活性

適應多種封裝類型：引線鍵合適用于多種封裝形式，如 QFP、BGA 等。

兼容不同材料：支持金線、銅線、鋁線等多種材料，滿足不同應用需求。

5、成本效益

技術成熟：引線鍵合工藝成熟，設備成本相對較低。

生產效率高：適合大規模生產，降低封裝成本。

6、應用領域

消費電子：如手機、電腦、家電等。

汽車電子：如發動機控制單元、傳感器等。

工業控制：如功率器件、控制器等。

總之，引線鍵合在半導體封裝中扮演著至關重要的角色，不僅實現了電氣和機械連接，還提供了熱管理和成本效益的優勢。隨著技術進步，引線鍵合工藝在高密度封裝和高頻應用中不斷優化，繼續發揮著重要作用。

三、Wire Bonding（引線鍵合）的分類

引線鍵合（Wire Bonding）是半導體封裝中的關鍵技術，它的分類方式多樣，根據鍵合方式、材料、形狀、應用場景和自動化程度的不同，可以選擇合適的工藝和技術。每種分類方式都有其特定的應用領域和優勢，需根據實際需求進行選擇。

1、按鍵合形狀的分類

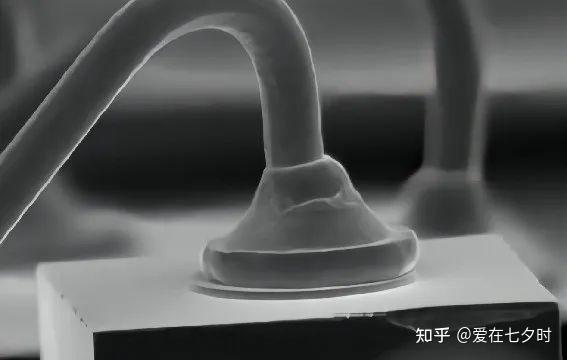

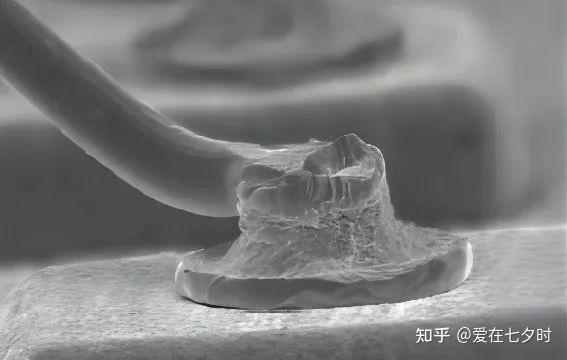

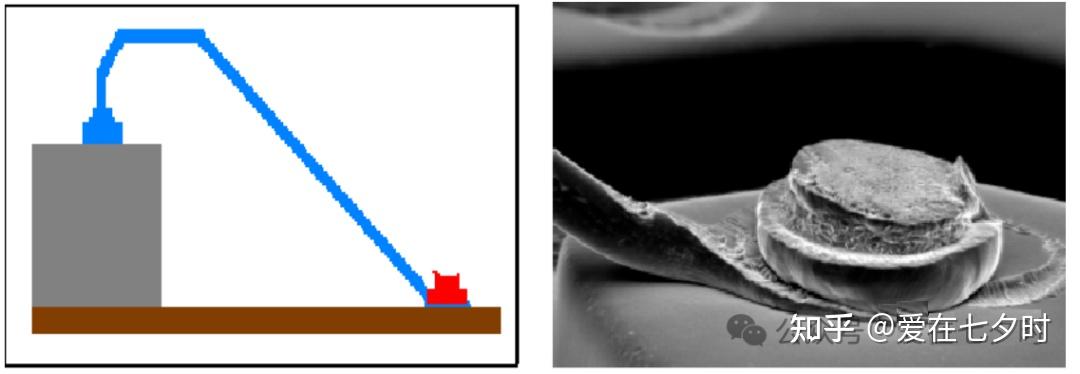

球鍵合（Ball Bonding）：第一鍵合點形成球狀，第二鍵合點為楔形。適用于金線和銅線。

楔鍵合（Wedge Bonding）：第一鍵合點和第二鍵合點均為楔形。適用于鋁線和金線。

2、按鍵合方式的分類

熱壓鍵合（Thermocompression Bonding）：通過加熱和壓力將金屬線與焊盤連接。適用于金線和銅線。

超聲波鍵合（Ultrasonic Bonding）：利用超聲波振動和壓力實現連接。適用于鋁線和金線。

熱聲鍵合（Thermosonic Bonding）：結合熱壓和超聲波技術，適用于金線。

1.熱壓焊	300-500℃	無超聲	高壓力	引線：Au
2.超聲焊	室溫22~28	有超聲	低壓力	引線：Al、 Au
3.熱超聲焊	100~150℃	有超聲	低壓力	引線：Au

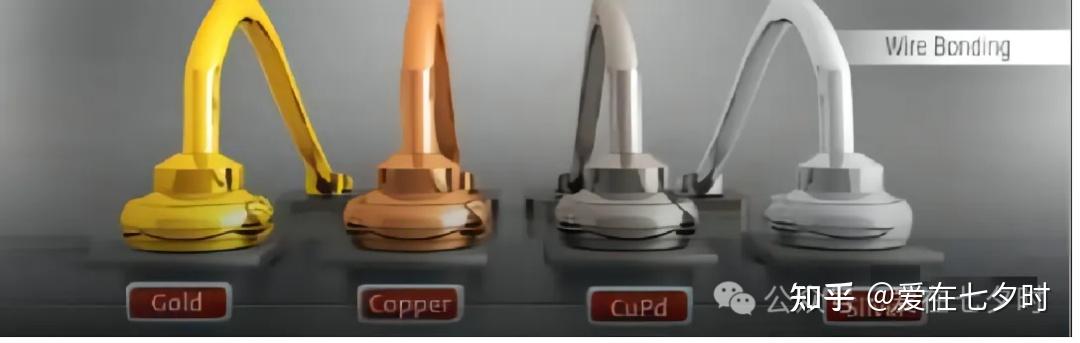

3、按金屬材料的分類

金線鍵合：導電性好，耐腐蝕，成本高。適用于高可靠性應用。

銅線鍵合：成本低，導電性好，但易氧化。適用于低成本和高功率應用。

鋁線鍵合：成本低，適用于大電流應用。常用于功率器件和汽車電子。

4、按應用場景的分類

傳統引線鍵合：用于標準封裝（如 QFP、BGA）。

細間距引線鍵合：用于高密度封裝，支持更小的焊盤間距。

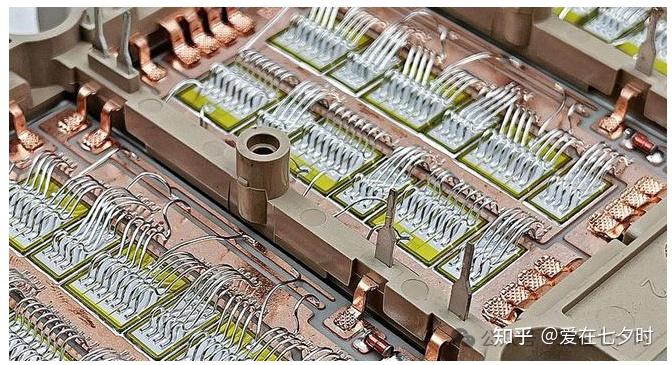

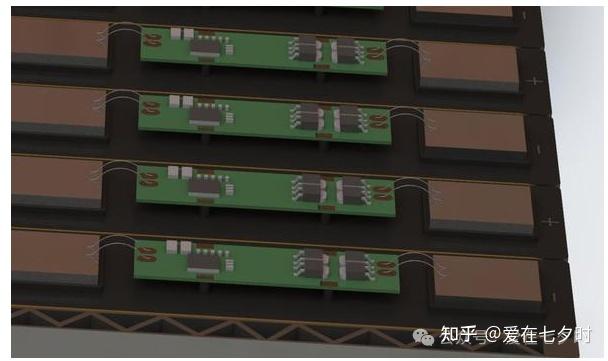

功率器件引線鍵合：用于大電流和高功率應用，通常使用鋁線或銅線。

5、按自動化程度的分類

手動引線鍵合：適用于小批量生產或特殊應用。

自動引線鍵合：適用于大規模生產，效率高，一致性好。

四、Wire Bonding（引線鍵合）的四要素

引線鍵合的四要素（材料選擇、工藝參數、設備與工具、工藝控制與優化）共同決定了鍵合的質量和可靠性。通過合理選擇和優化這些要素，可以實現高效、穩定的引線鍵合工藝。

1、材料選擇

金屬線：常用的金屬線包括金線、銅線和鋁線，選擇依據包括導電性、成本和應用場景。

金線：導電性好，耐腐蝕，成本高。

銅線：成本低，導電性好，但易氧化。

鋁線：成本低，適用于大電流應用。

焊盤材料：通常為鋁或銅，需與金屬線兼容。

2、工藝參數

溫度：熱壓鍵合和熱聲鍵合需要精確控制溫度。

壓力：適當?shù)膲毫Υ_保金屬線與焊盤的良好接觸。

超聲波能量：超聲波鍵合需優化能量和頻率，以實現可靠的連接。

時間：鍵合時間影響連接質量和效率。

3、設備與工具

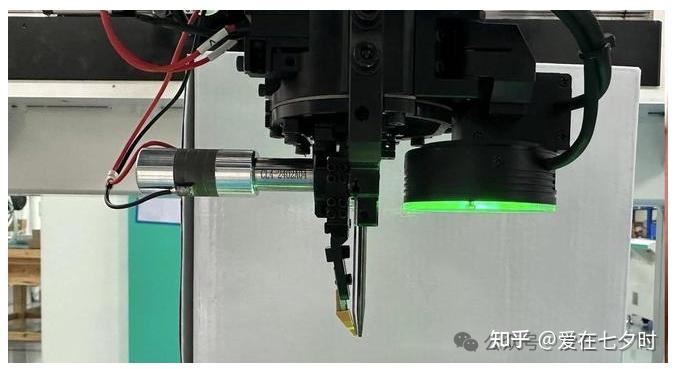

鍵合機：自動或半自動鍵合機，提供精確的控制和高效的生產。

鍵合頭：包括毛細管（用于球鍵合）和楔形工具（用于楔鍵合）。

檢測設備：如顯微鏡和拉力測試儀，用于質量檢測。

4、工藝控制與優化

表面處理：清潔焊盤和引線框架，確保良好的鍵合表面。

線弧控制：優化金屬線的弧度和長度，避免短路或應力集中。

質量控制：通過拉力測試、剪切測試和視覺檢查確保鍵合質量。

工藝優化：根據產品需求調整參數，提高良率和可靠性。

五、Bonding（鍵合）用 Wire（引線）

Au WIRE 的主要特性

1、具有良好的導電性，僅次于銀、銅。電阻率（μΩ?ｃｍ）的比較

Ag（１．６）＜Cu（１．７）＜Au（２．３）＜Al（２．７）；

2、具有較好的抗氧化性 。

3、具有較好的延展性，便于線材的制作。常用Au，Wire直徑為23μｍ，25 μｍ，30 μｍ；

4、具有對熱壓縮 Bonding最適合的硬度；

5、具有耐樹脂 Mold的應力的機械強度；

6、成球性好（經電火花放電能形成大小一致的金球） ；

7、高純度（4N：99.99%）；

六、Bonding（鍵合）用 Capillary（引線咀）

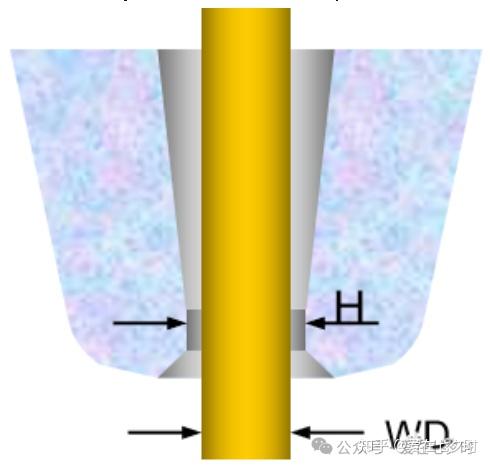

Capillary的選用Hole徑（Ｈ），Hole徑是由規定的Wire徑ＷＤ（Wire Diameter)來決定H=1.2~1.5WD；

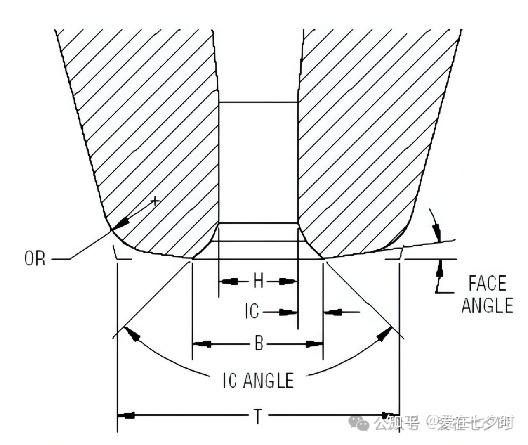

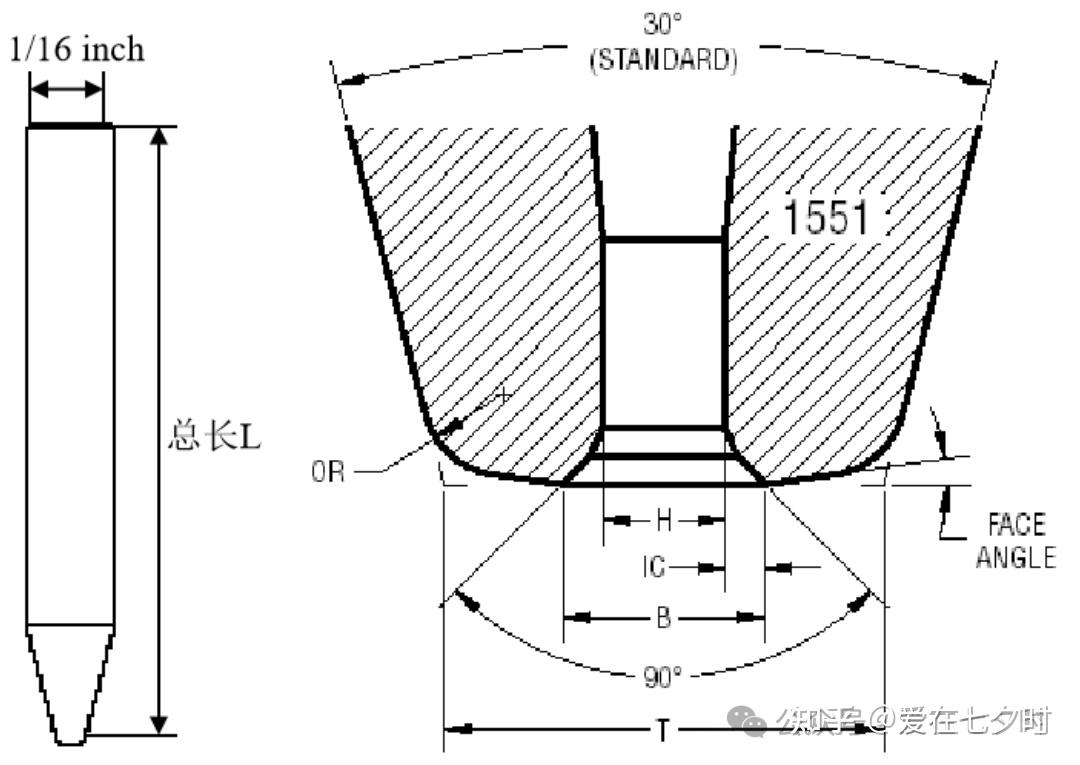

1、Capillary主要的尺寸

H： Hole Diameter (Hole徑)

T：Tip Diameter

B：Chamfer Diameter(orCD)

IC：Inside Chamfer

IC ANGLE：Inside Chamfer Angle

FA：Face Angle (Face角)

OR：Outside Radius

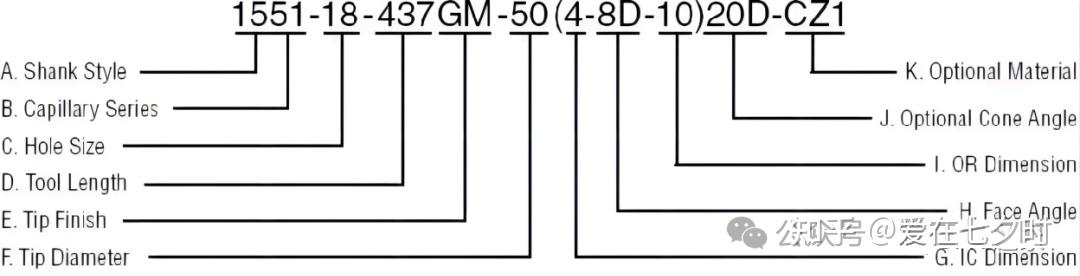

a 15(15XX)：直徑1/16 inch （約1.6mm)，標準氧化鋁陶瓷

b XX51：capillary產品系列號

c 18：Hole Size 直徑為0.0018 in.（約46μm ）

d 437：capillary 總長0.437 in.(約11.1mm）

e GM：capillary tip無拋光; (P：capillary tip有拋光）

f 50：capillary tip 直徑T值為0.0050 in. （約127μm）

g 4： IC為0.0004 in. （約10μm）

h 8D：端面角度face angle為 8°

i 10：外端半徑OR為0.0010 in.（約25μm）

j 20D：錐度角為20°

k CZ1：材質分類，分CZ1,CZ3,CZ8三種系列

2、Capillary尺寸對焊線質量的影響

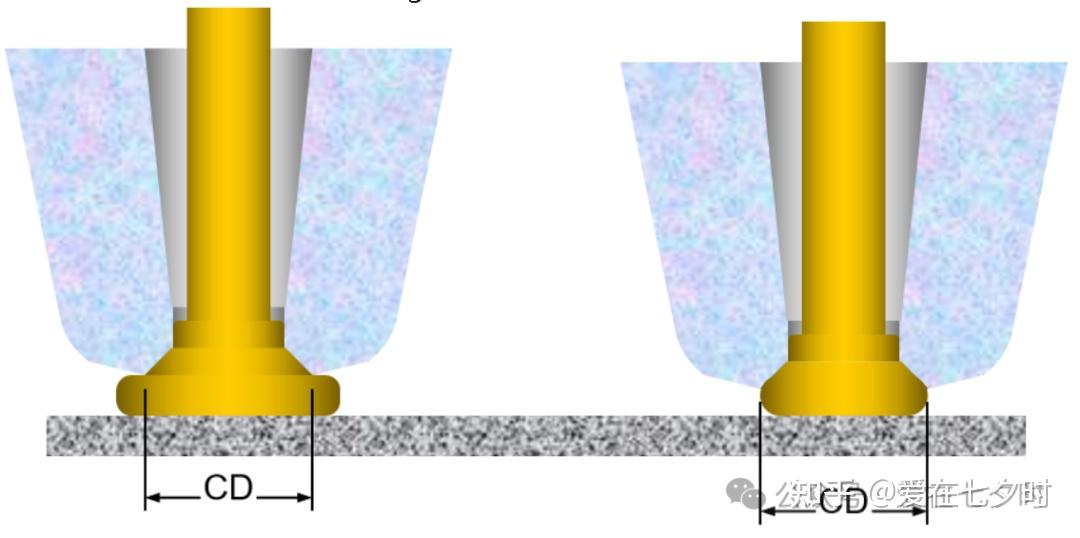

（1）、Chamfer徑（ＣＤ）

Chamfer徑過于大的話、Bonding強度越弱，易造成虛焊；

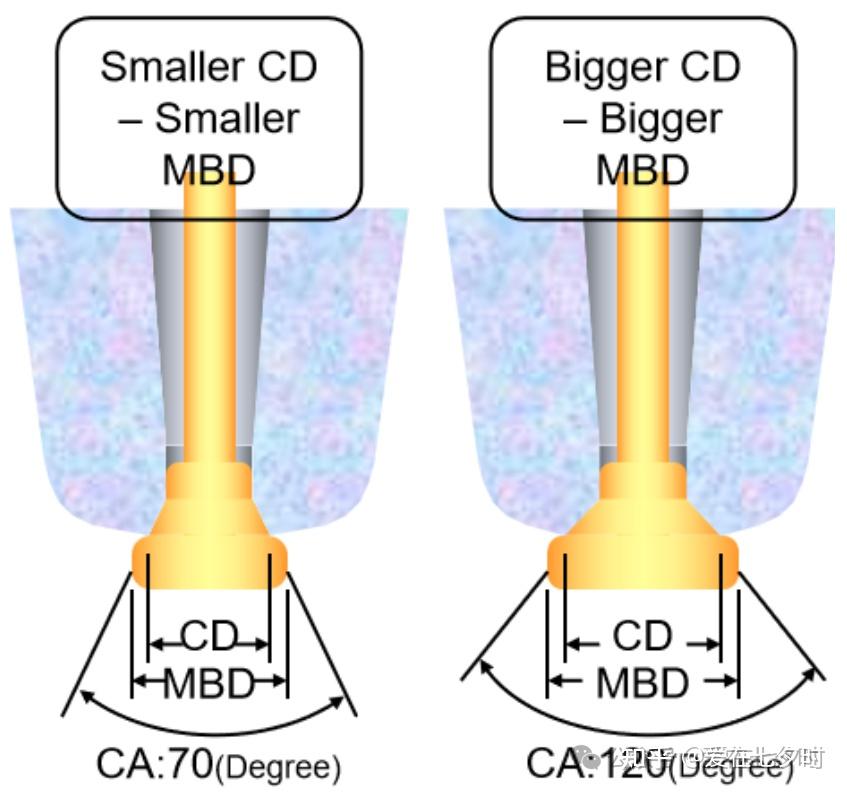

（2）、Chamfer角（ICA ）

Chamfer角：小→Ball Size：小

Chamfer角：大→Ball Size：大

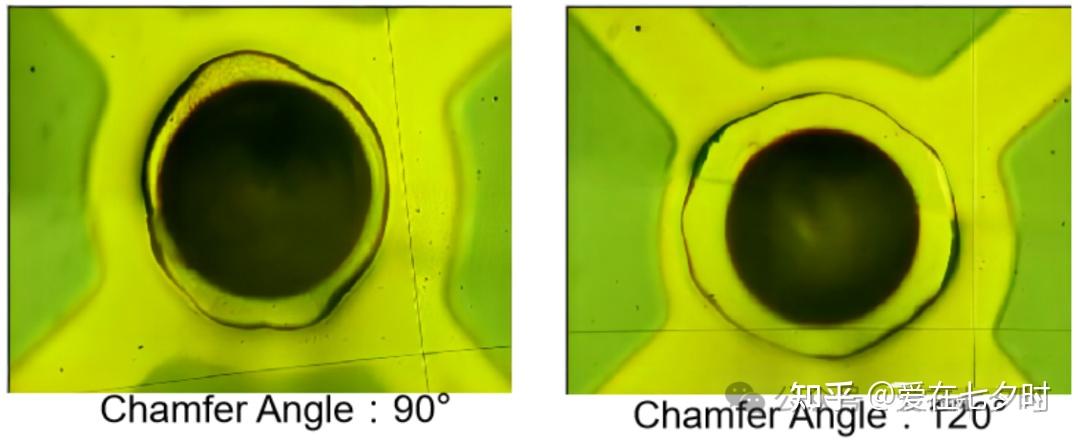

將Chamfer角由90°變更為120°可使Ball形狀變大，隨之Ball的寬度變寬、與Pad接合面積也能變寬。

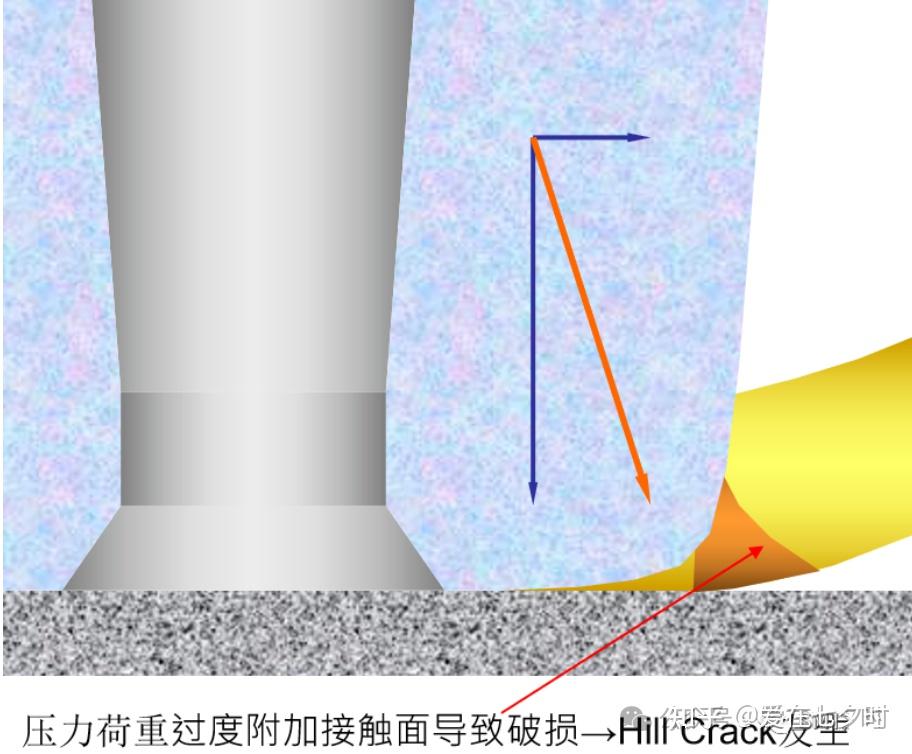

（3）、OR（Outer Radius）及FA（Face Angle）

對Hill Crack、Capillary的OR（Outer Radius）及FA（Face Angle）的數值是重要影響因素。

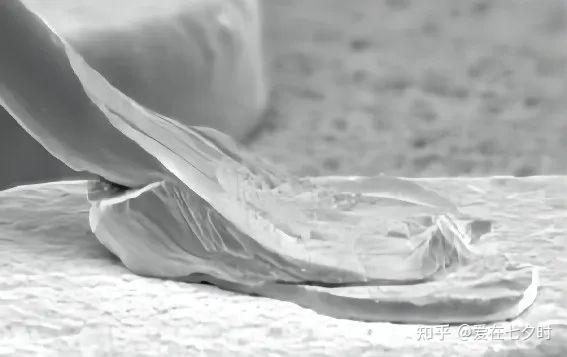

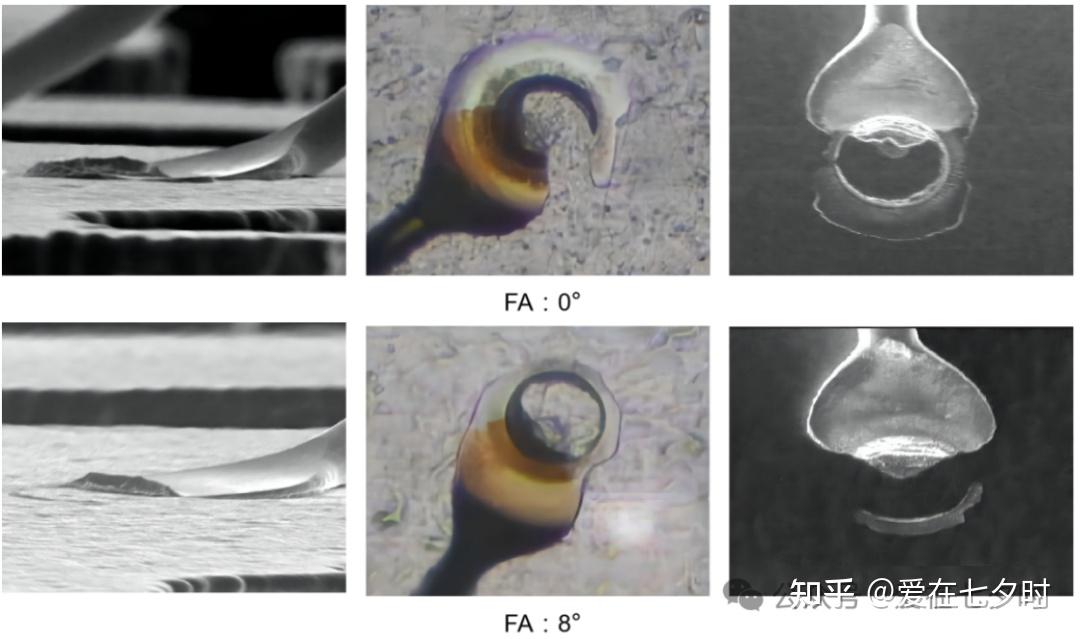

FA（Face Angle）0°→8°變更

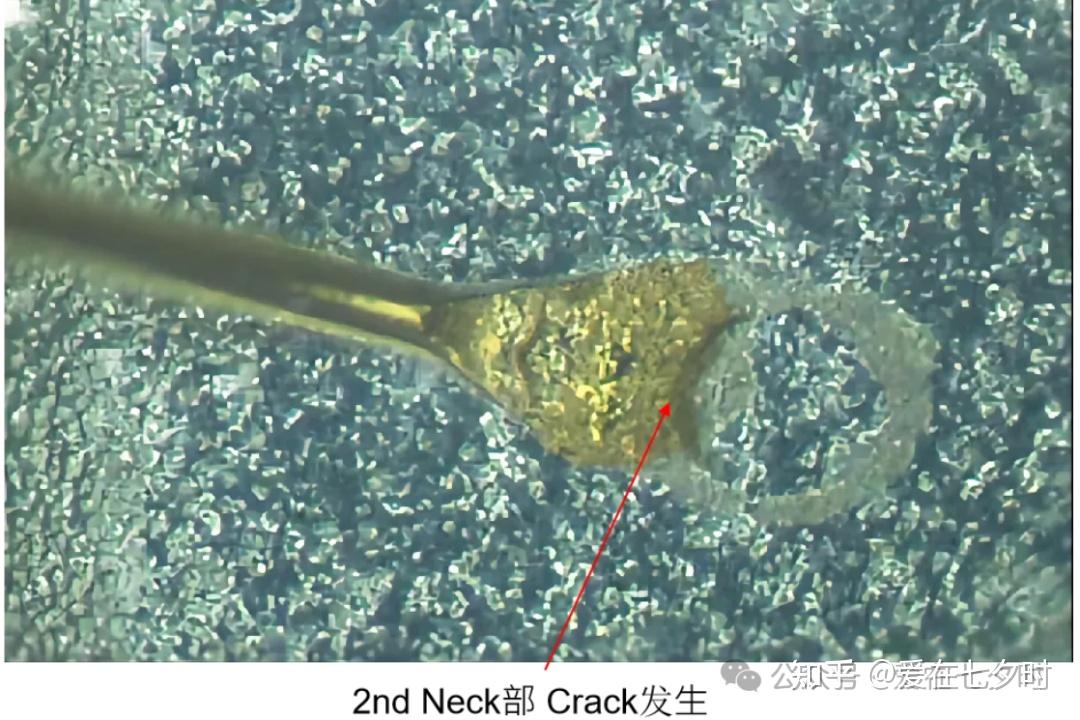

FA 0°→8°的變更并未能增加Wire Pull的測試強度，但如下圖所示，能夠增加2nd Neck部的穩定性。

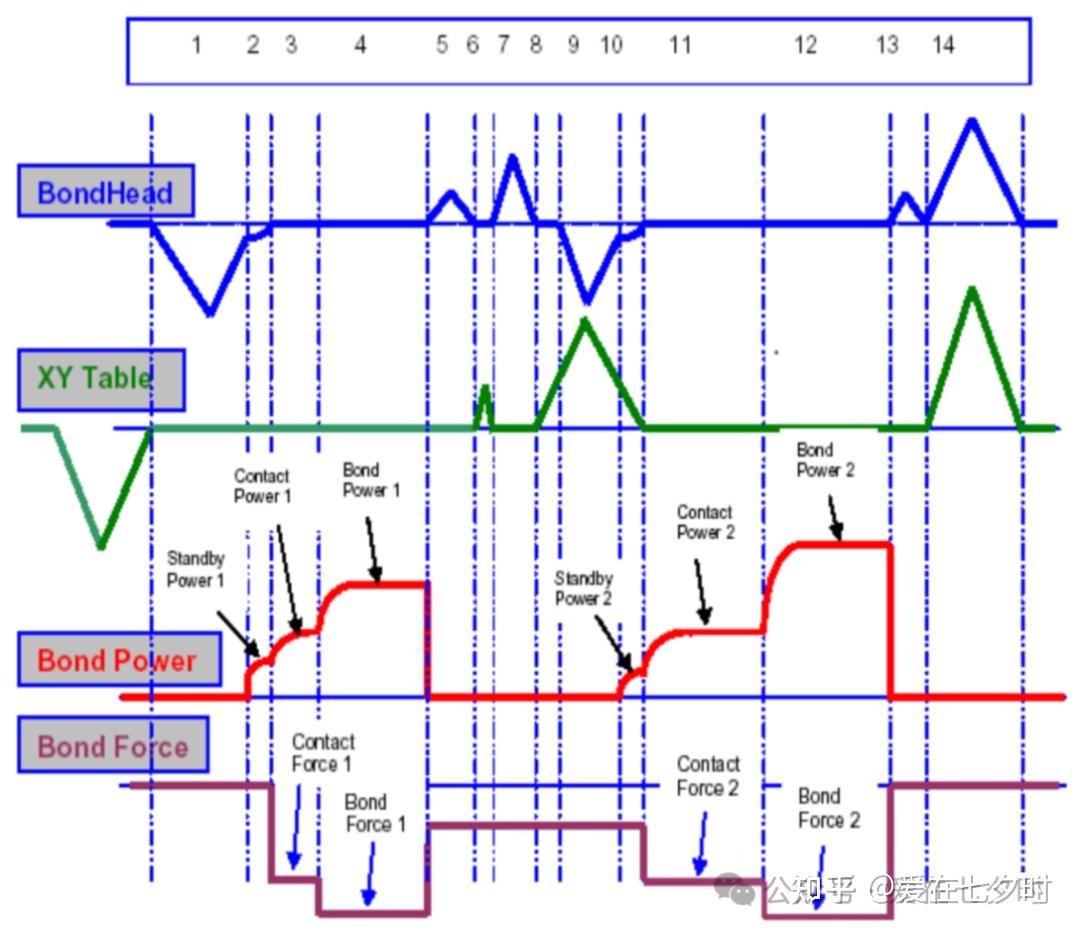

（4）、焊接時間順序圖

次序	動作
1	焊頭下降至第一焊點之搜索高度
2	第一焊點之搜索
3	第一焊點的接觸階段
4	第一焊點的焊接階段
5	返回高度
6	返回距離
7	估計線長高度
8	搜索延遲
9	焊頭下降至第二焊點之搜索高度
10	第二焊點之搜索
11	第二焊點的接觸階段
12	第二焊點的焊接階段
13	線尾長度
14	焊頭回到原始位置

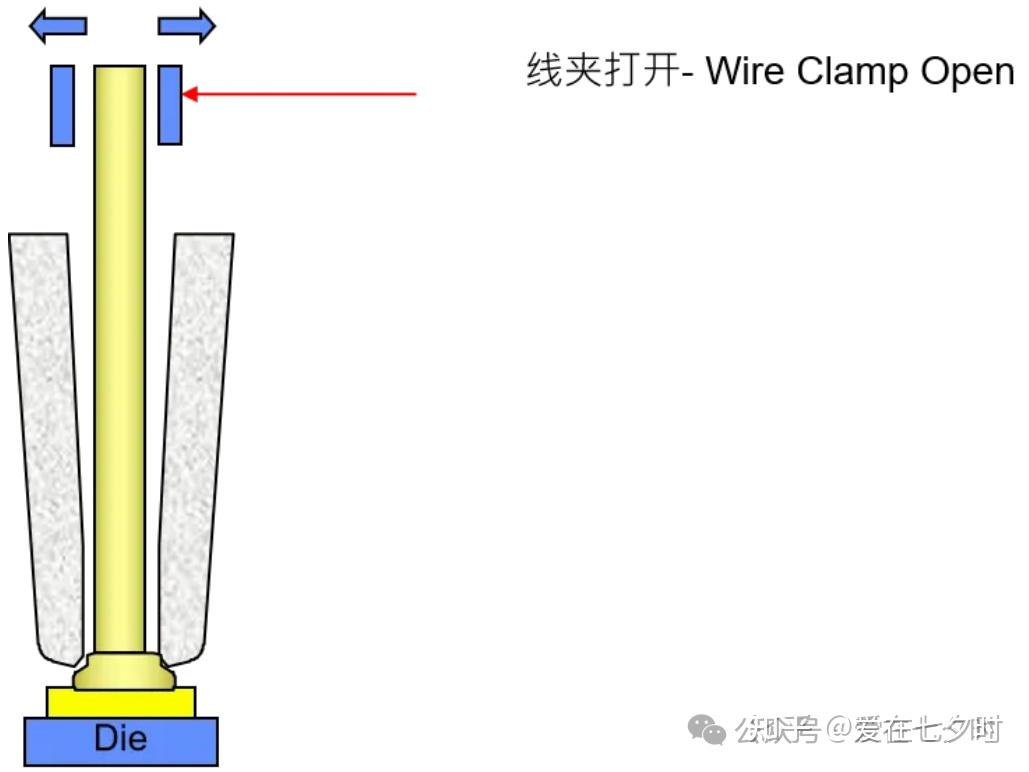

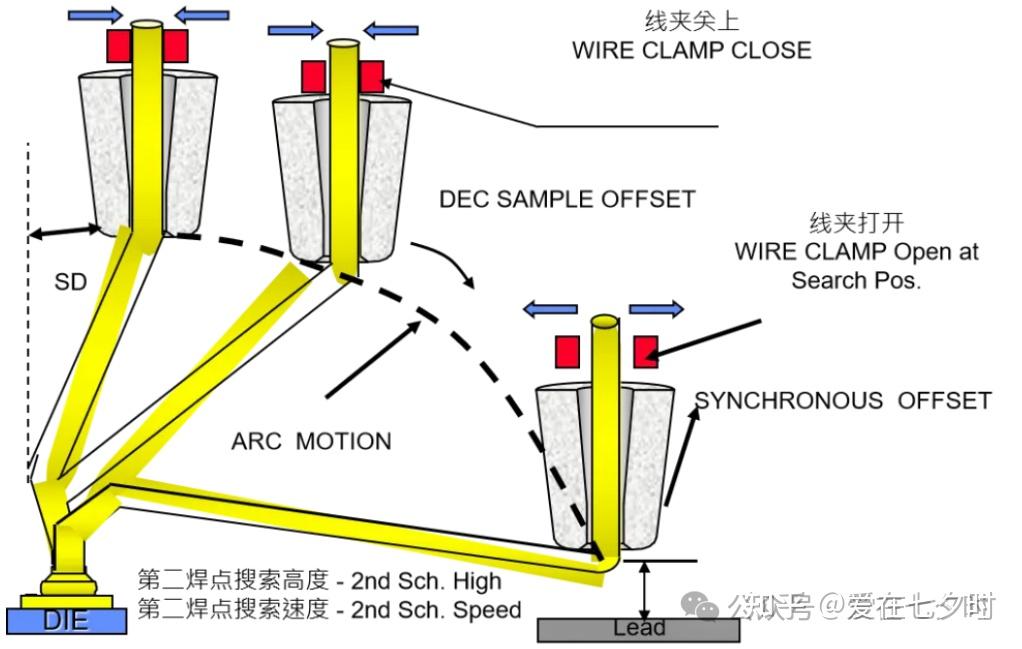

3、焊頭動作步驟

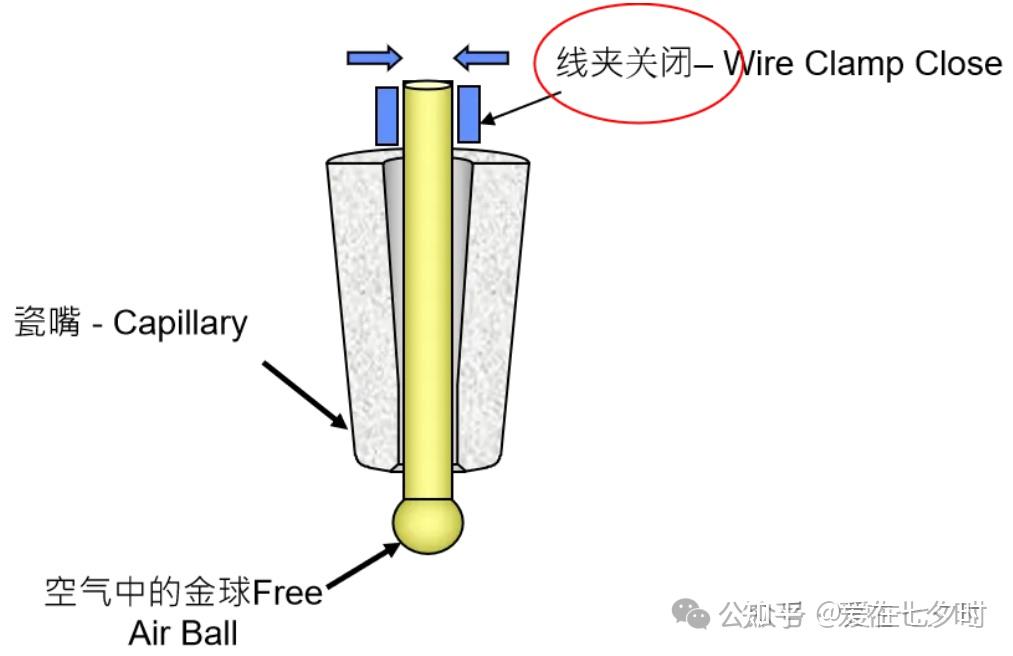

（1）、焊頭在打火高度( 復位位置 )

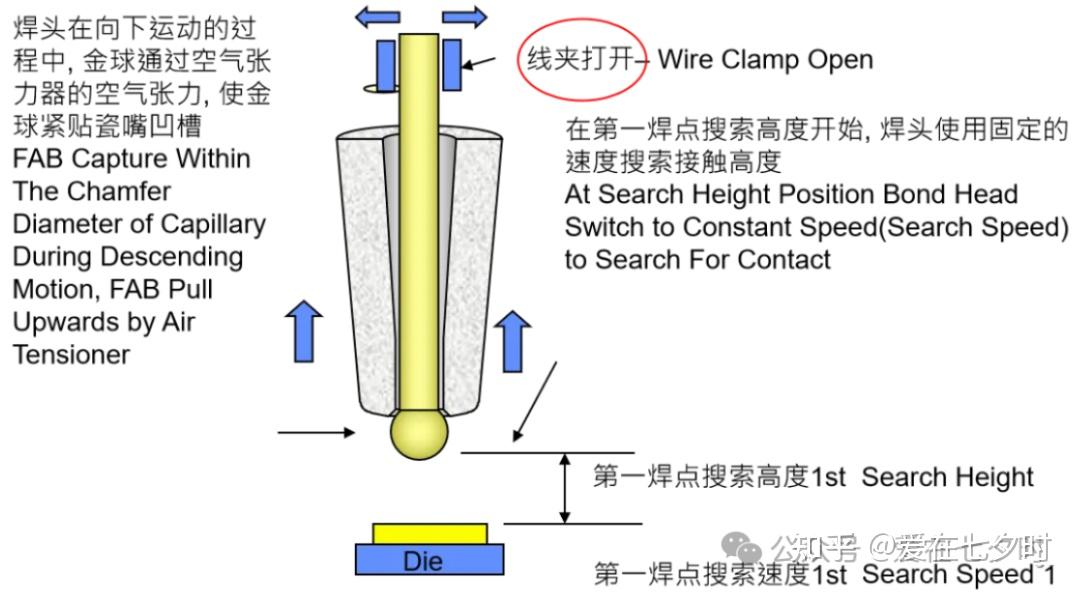

（2）、焊頭由打火高度下降到第一焊點搜索高度

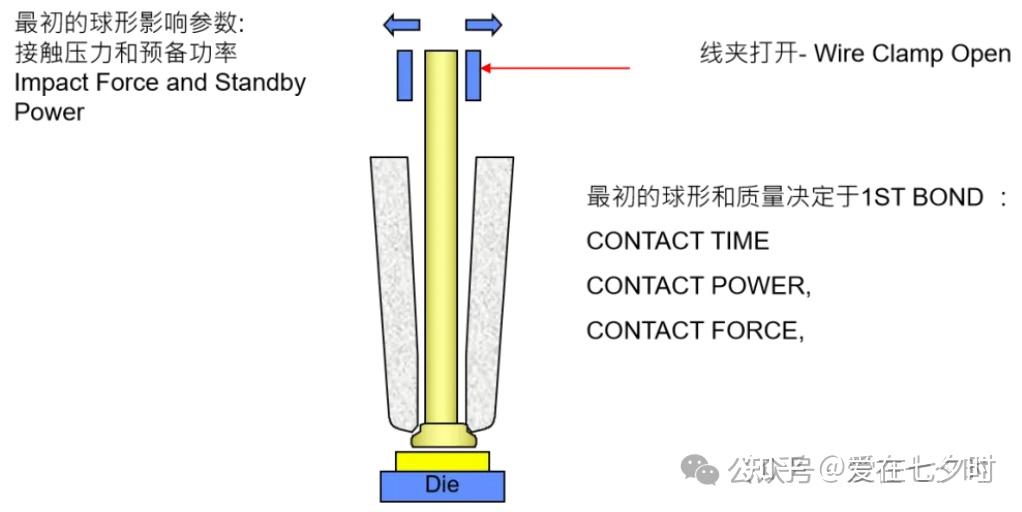

（3）、第一焊點接觸階段

（4）、第一焊點焊接階段

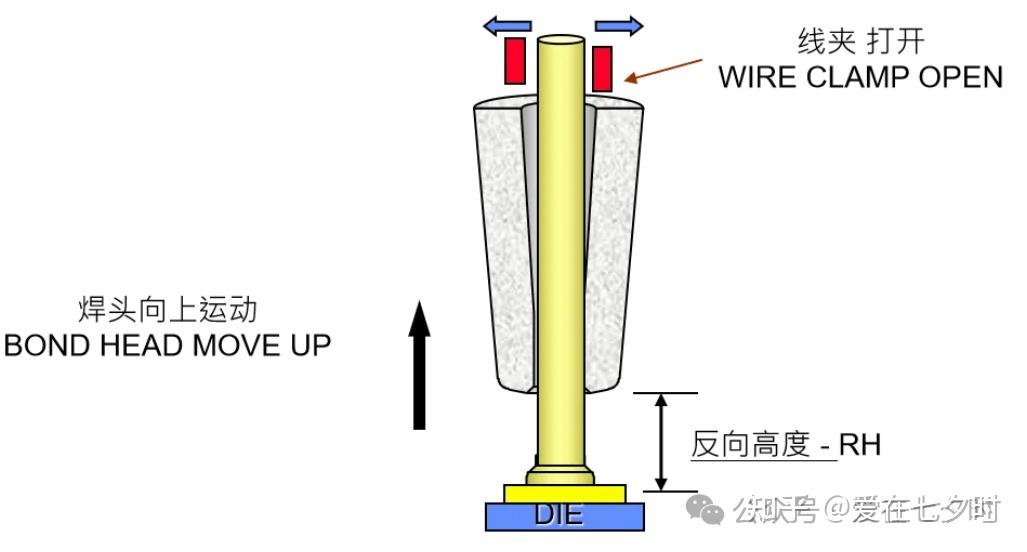

（5）、完成第一點壓焊后, 焊頭上升到反向高度

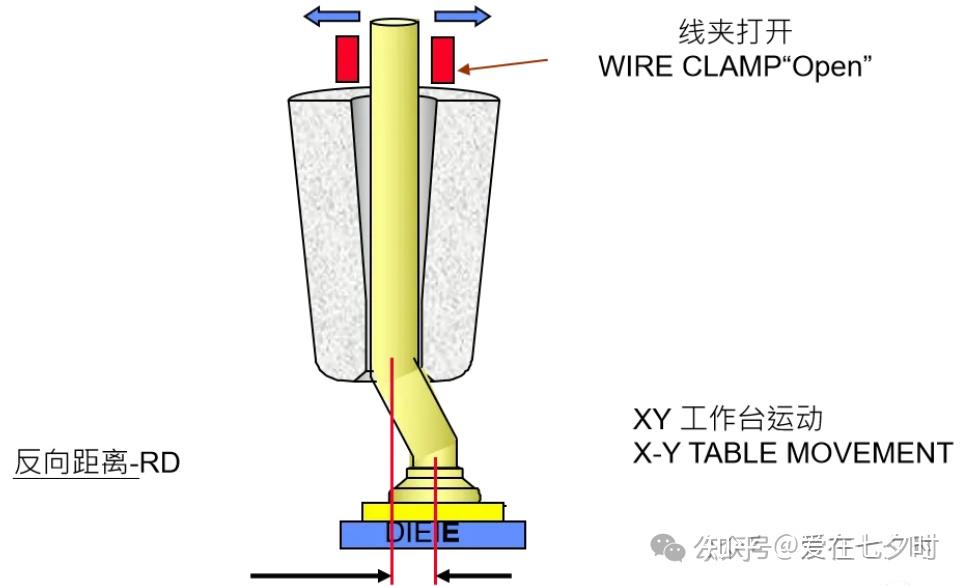

（6）、反向距離

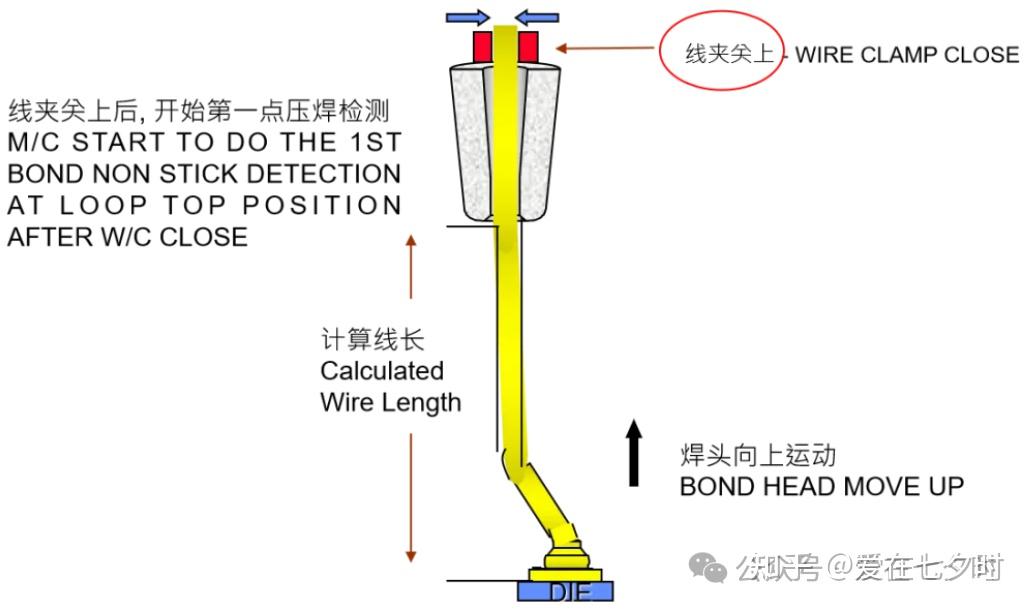

（7）、焊頭上升到線弧高度位置

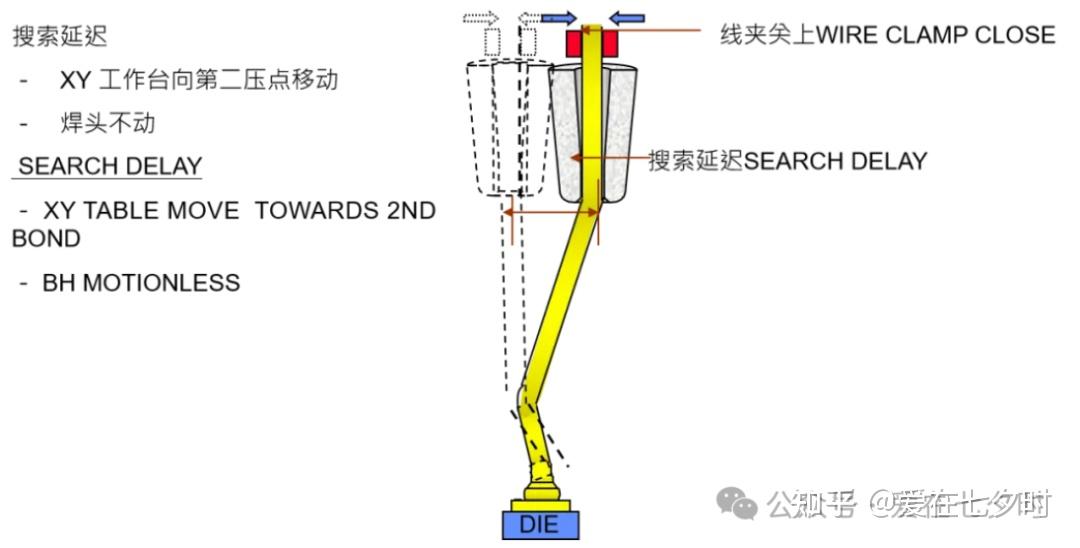

（8）、搜索延遲

（9）、XYZ 移向第二壓點搜索高度

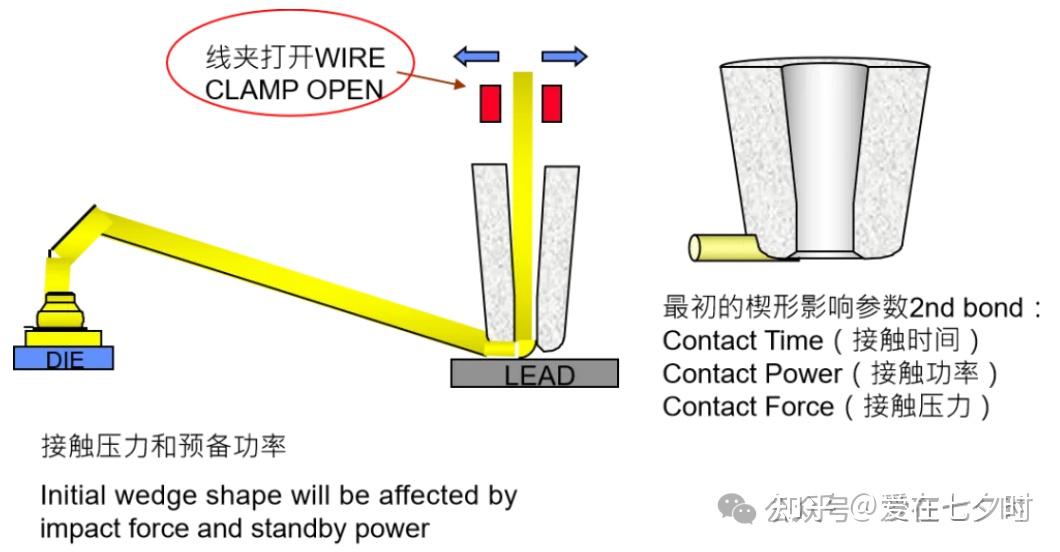

（10）、第二焊點接觸階段

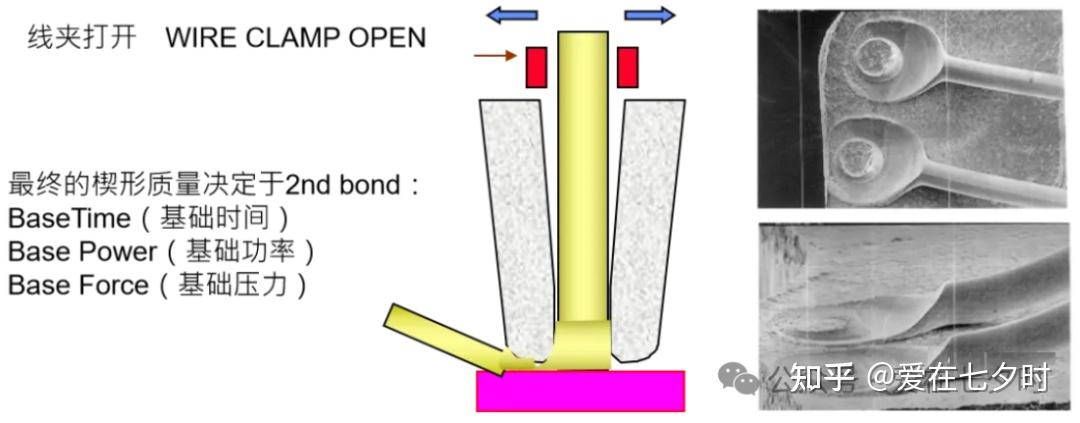

（11）、第二壓點焊接階段

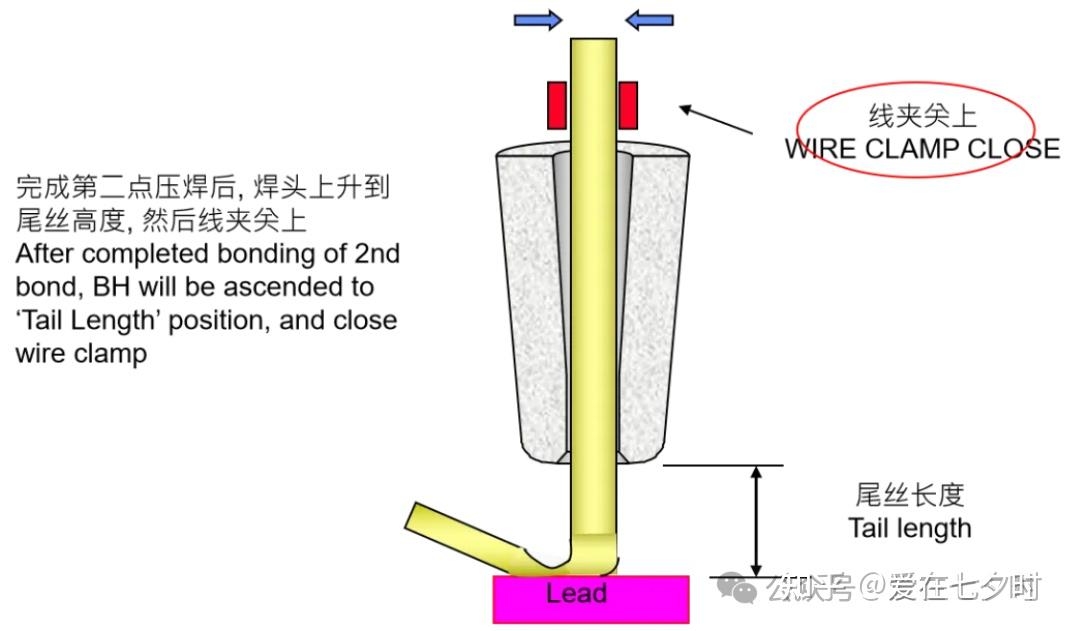

（12）、焊頭在尾絲高度

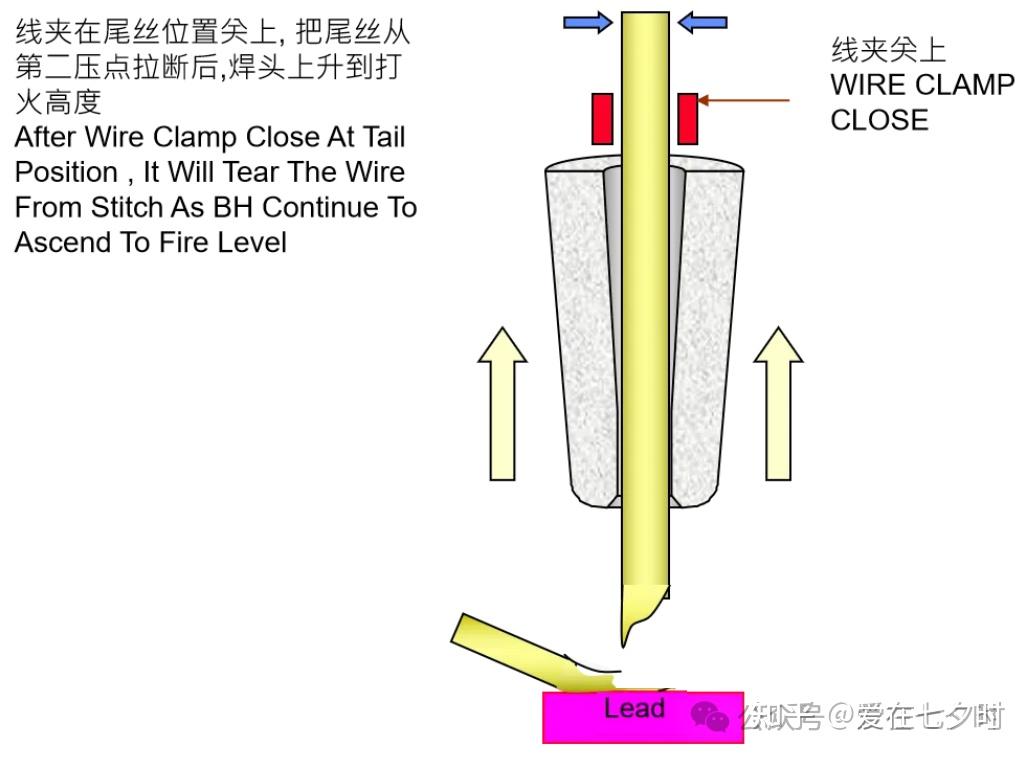

（13）、拉斷尾絲

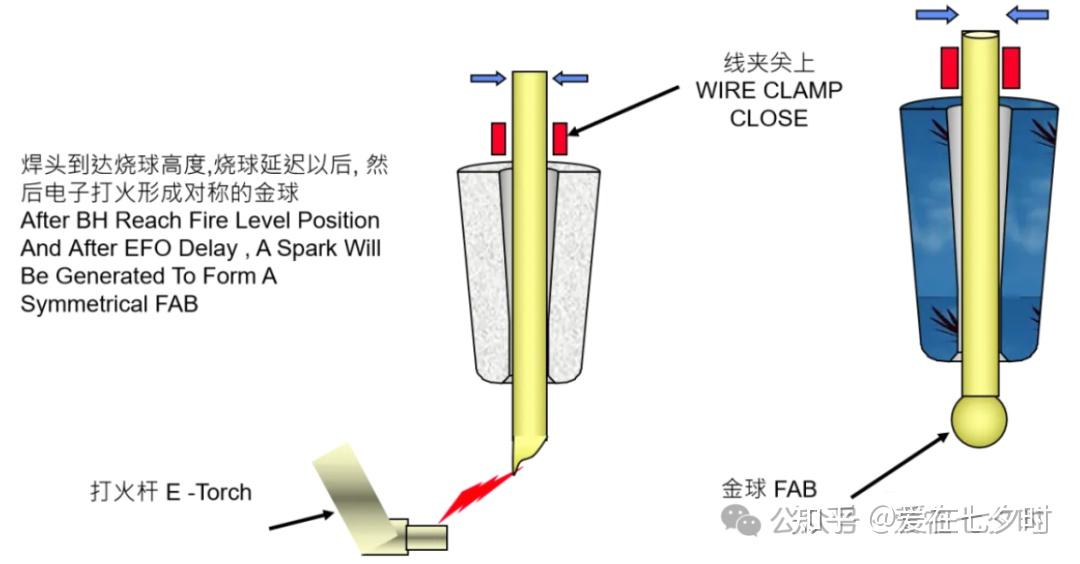

（14）、金球形成，開始下一個壓焊過程

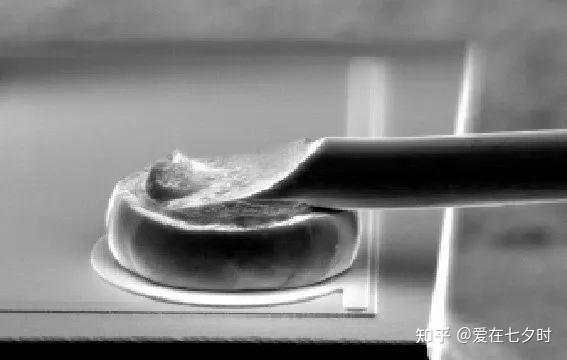

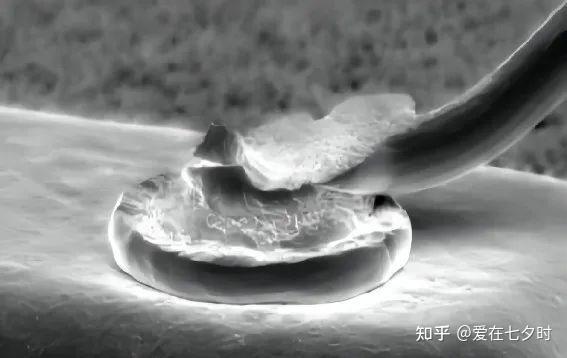

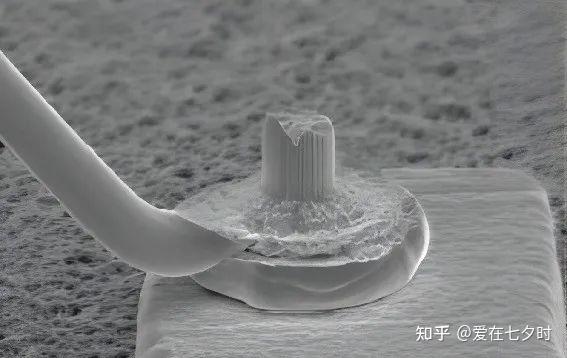

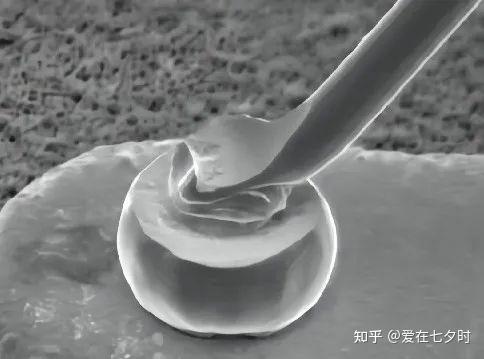

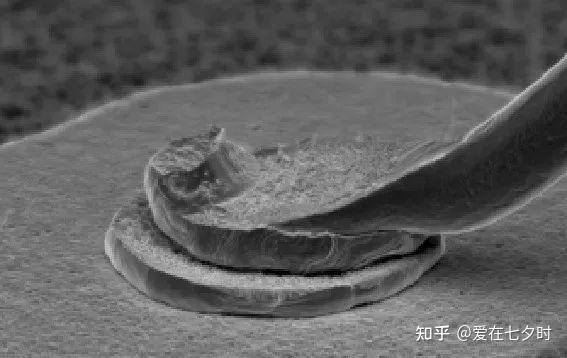

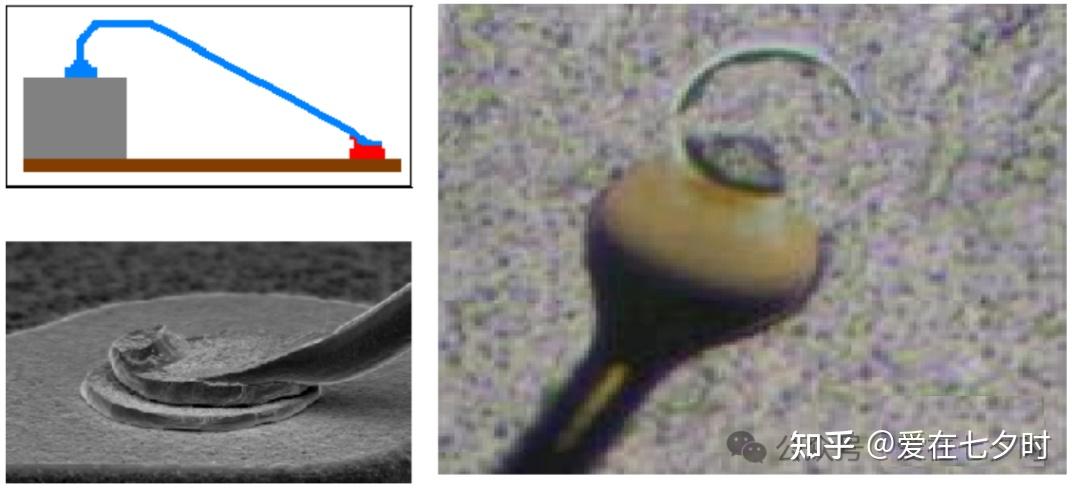

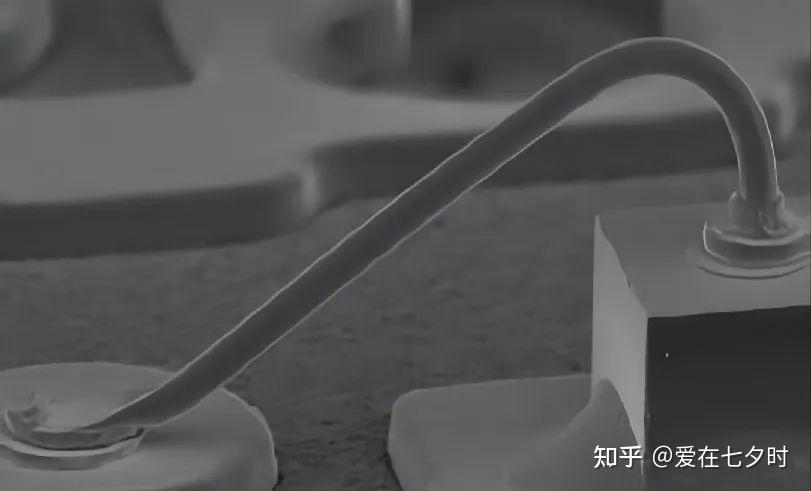

4、BSOB&BBOS

BSOB : BOND STICH ON BALL

BBOS : BOND BALL ON STICH

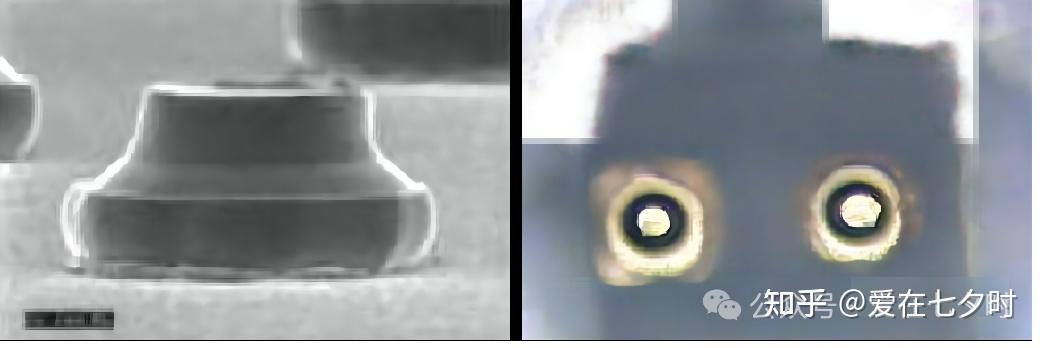

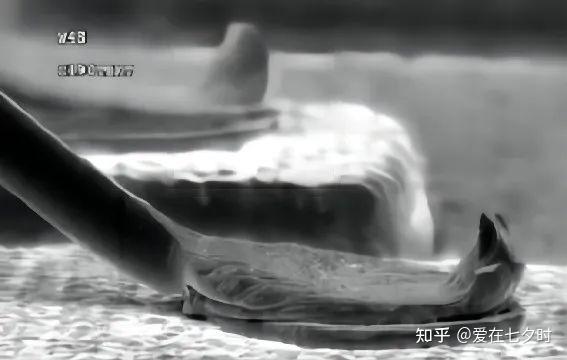

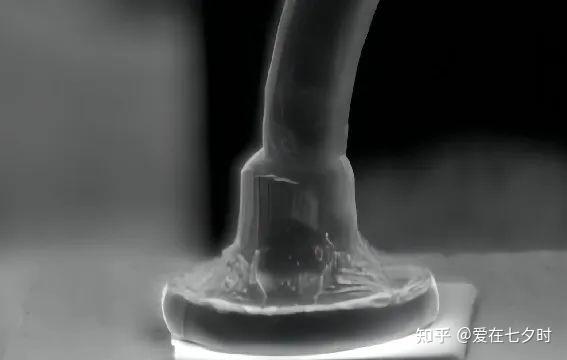

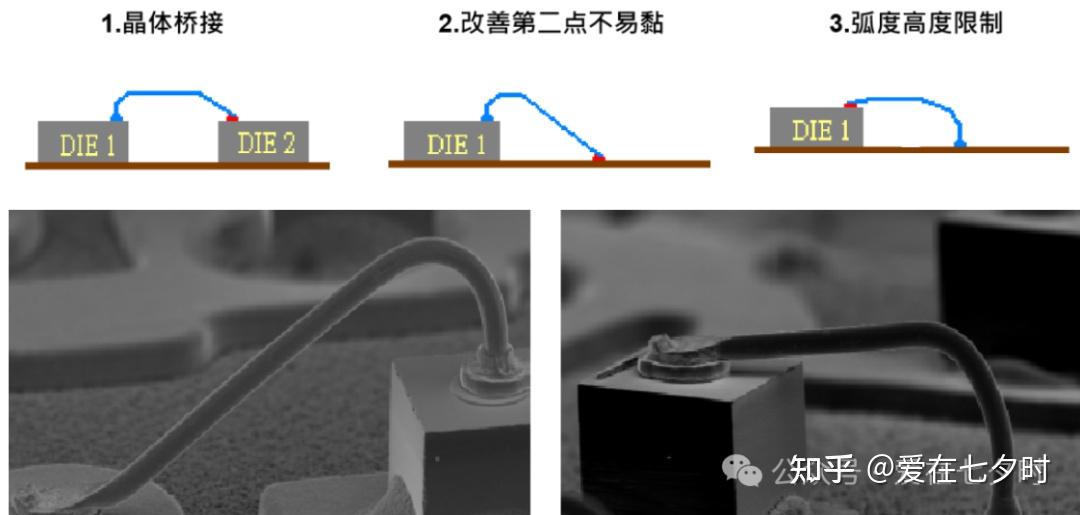

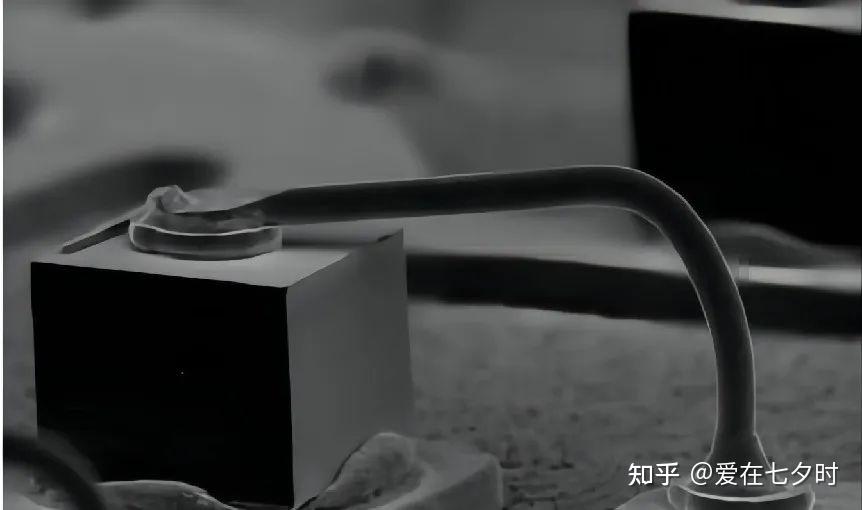

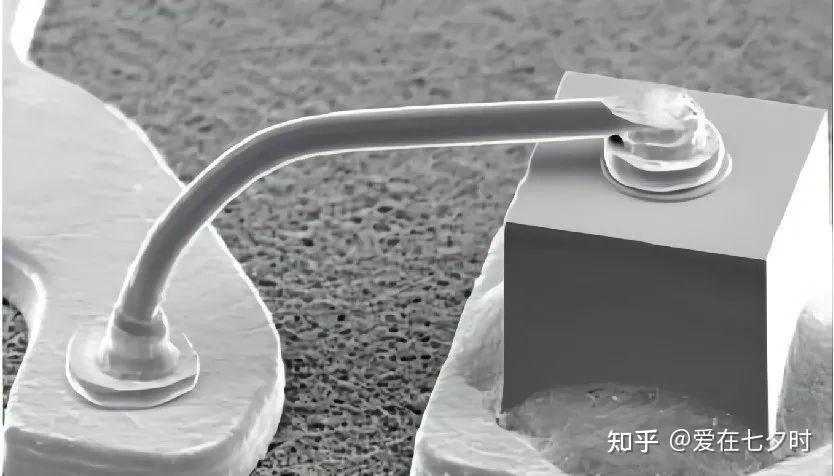

（1）、BSOB的應用

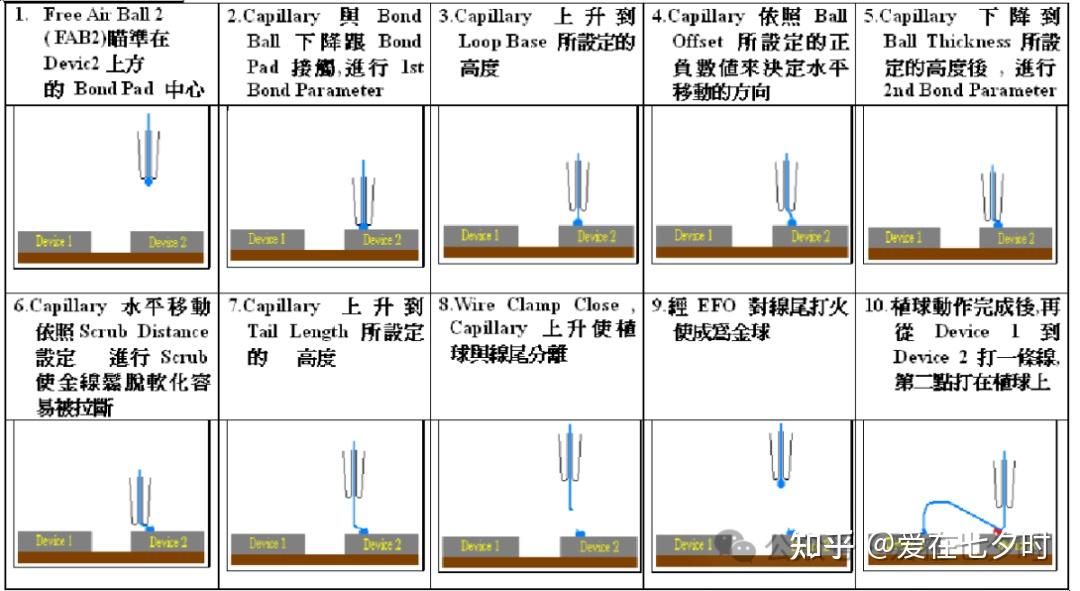

（2）、BSOB 時BOND HEAD的動作步驟

（3）、BSOB的兩個重要參數

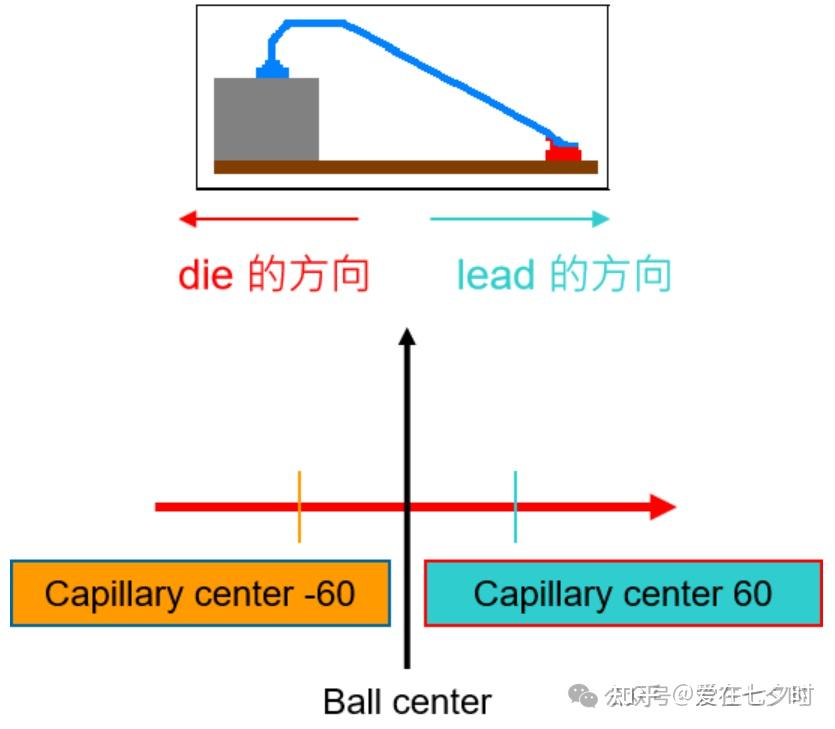

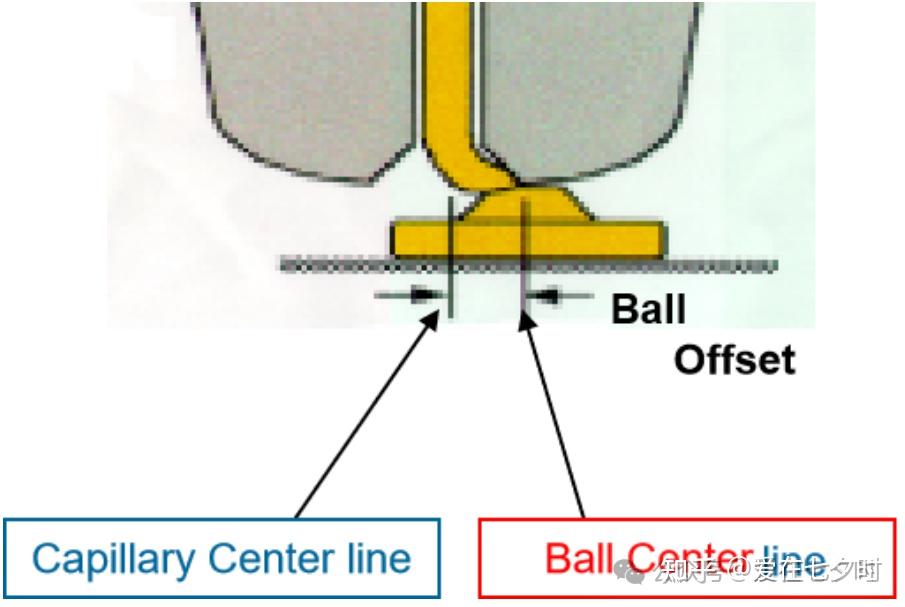

Ball Offset：設定范圍: -80?20, 一般設定: -60

此項設定植球時，當loop base 拉起后，capillary 要向何方向拉弧

設定值為正值 : 代表capillary 向lead 的方向拉弧

設定值為負值 : 代表capillary 向die 的方向拉弧

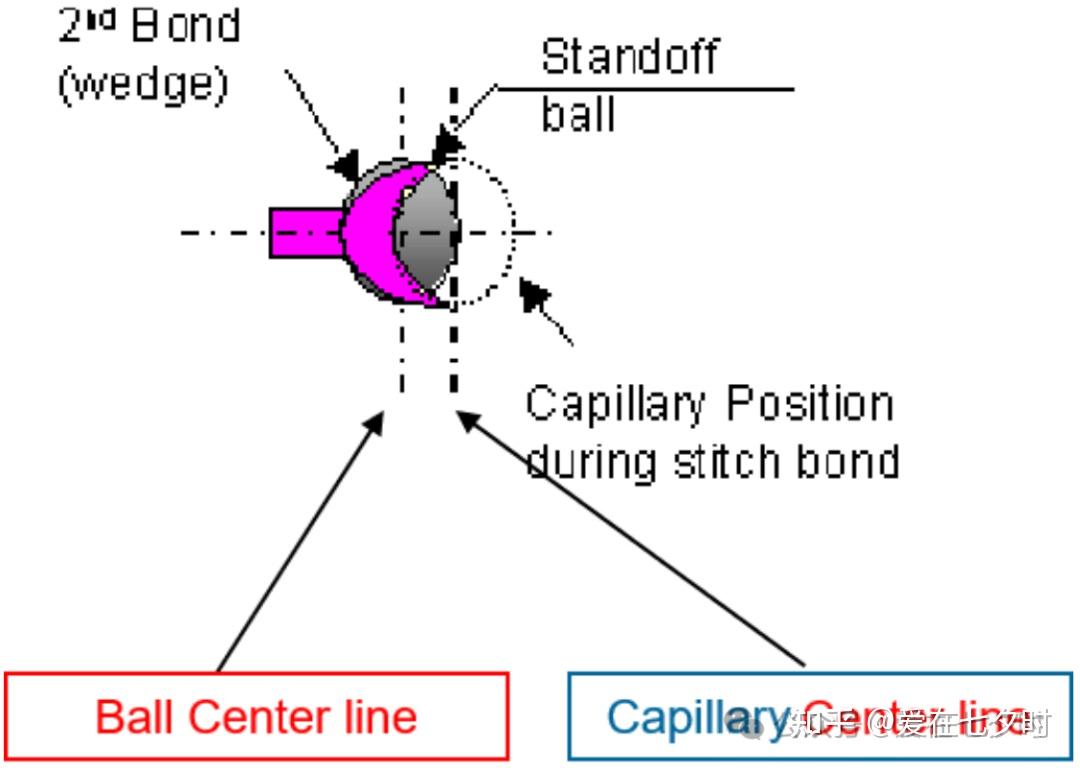

2 nd Bond Pt Offset

此項是設定2銲點魚尾在BALL上的偏移距離，

其單位是 x y Motor Step = 0.2 um ，一般設定：60

此參數主要目的以確保2銲點魚尾與植球有最大的黏著面積

Wire Offset 0

Wire Offset 45

Wire Offset 55

Wire Offset 65

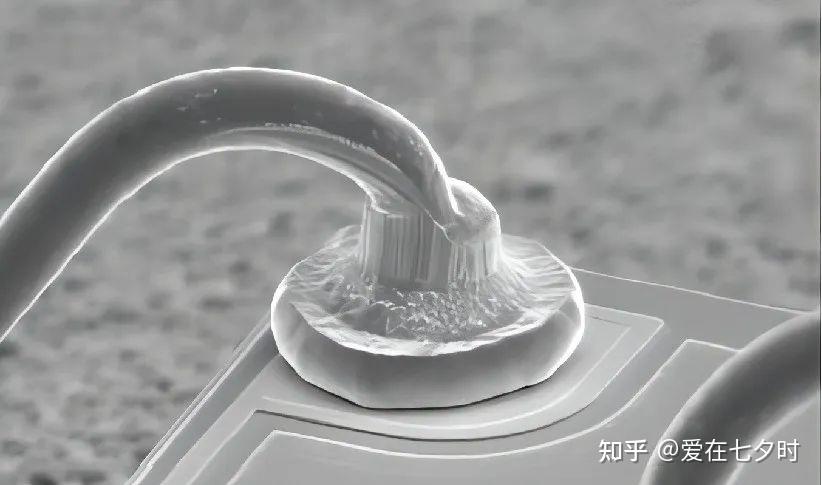

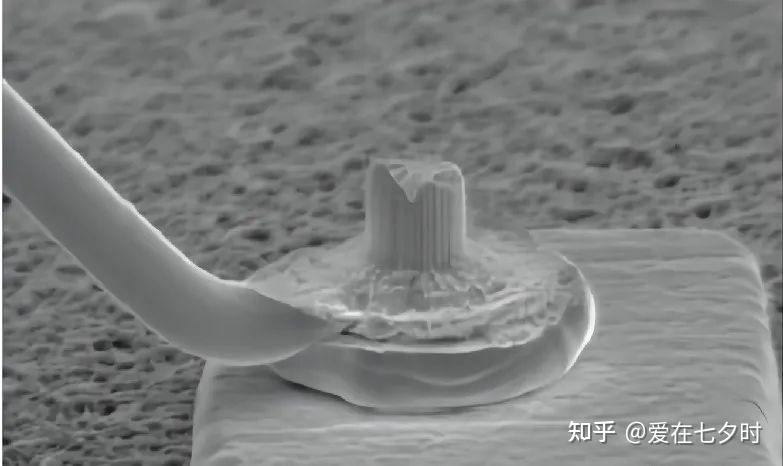

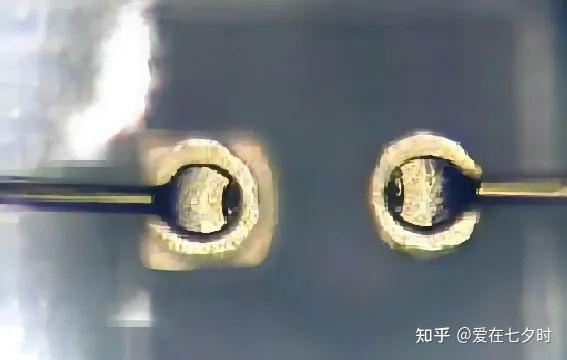

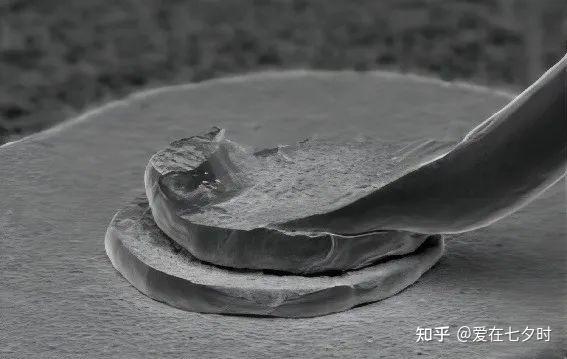

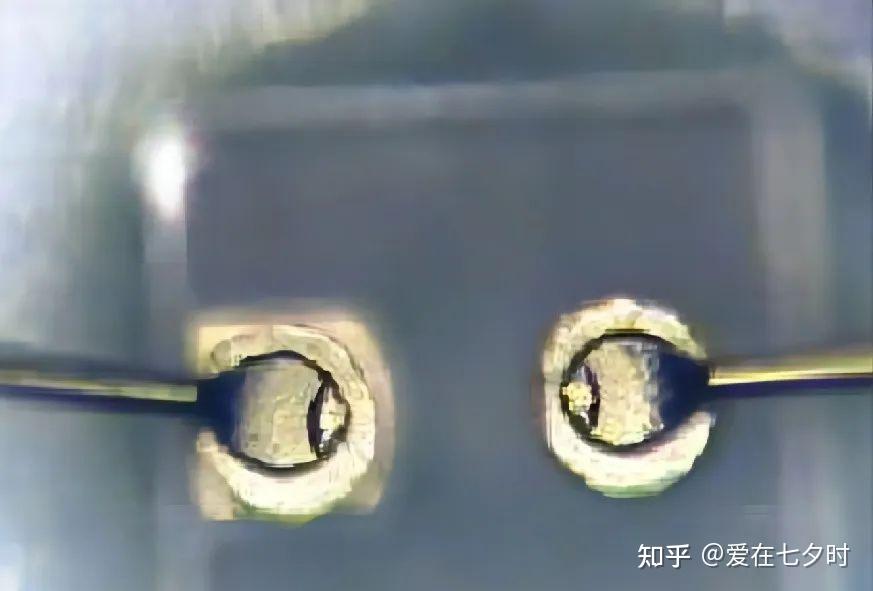

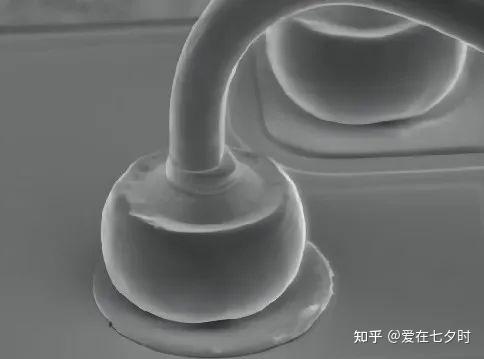

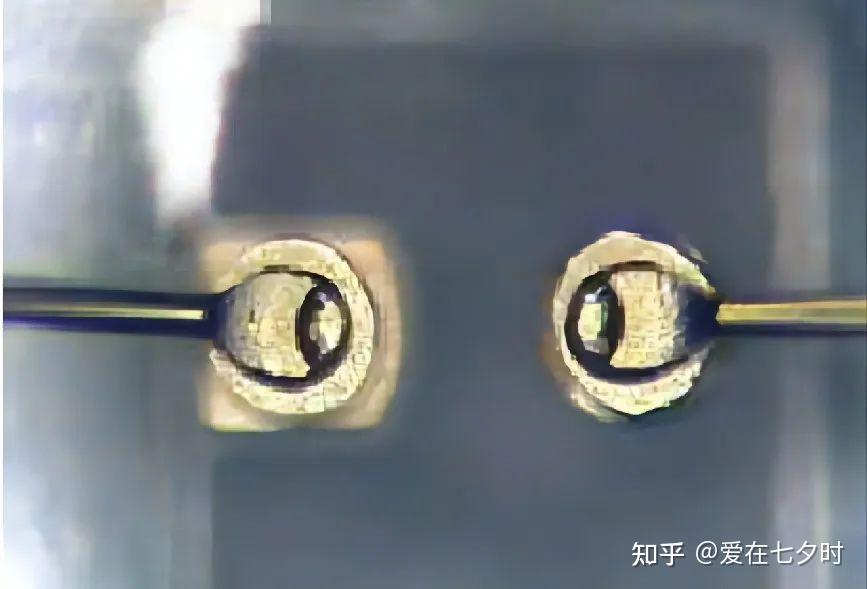

BSOB BALL

最佳BSOB效果

FAB過大，BASE參數過小

BASE參數過大

正常

BALL過大，STICH BASE參數過小

BALL過小，STICH BASE參數過大

正常

BSOB 2nd stich不良

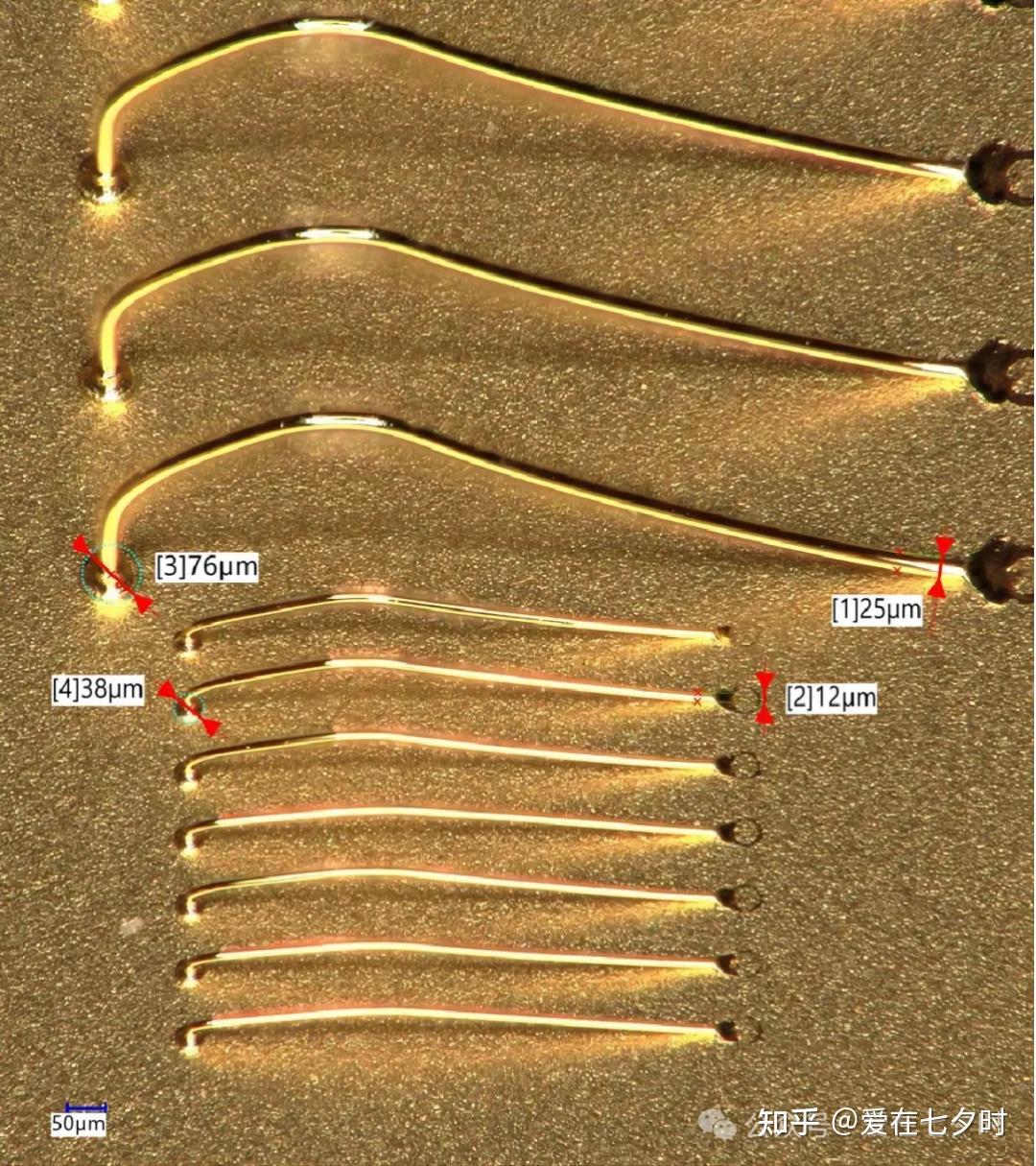

七、Wire bonding（引線鍵合）loop

1、Q-Loop

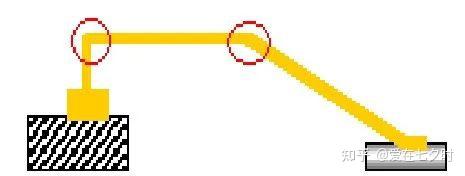

2、Square Loop

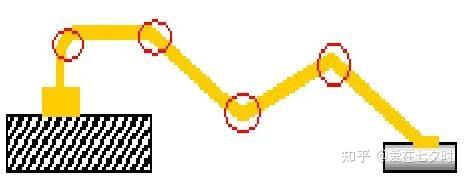

3、Penta loop

4、‘M’ – loop

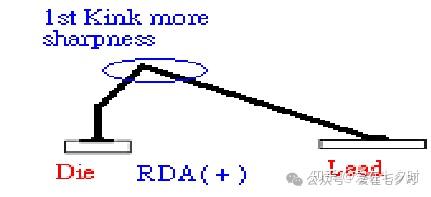

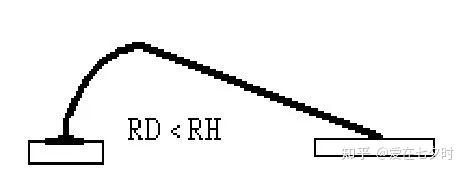

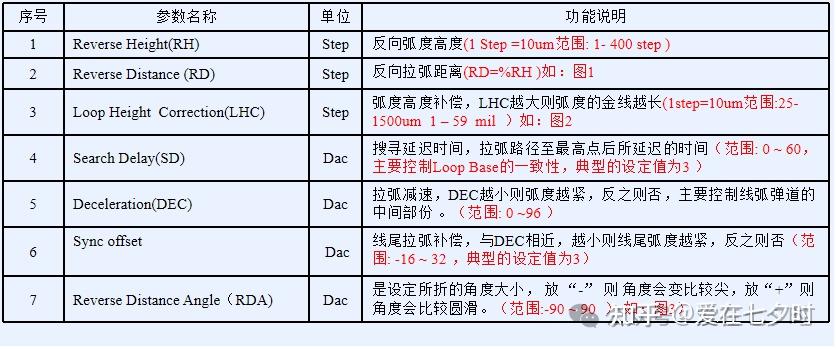

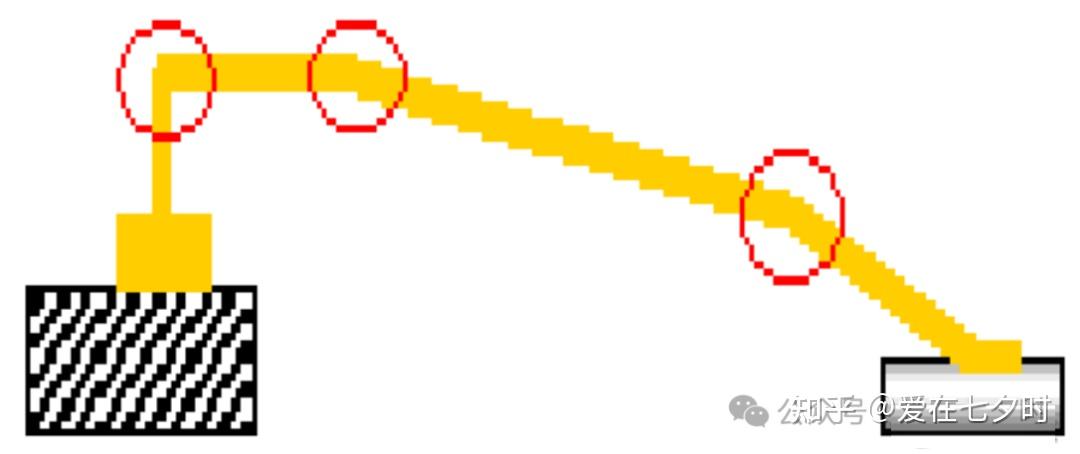

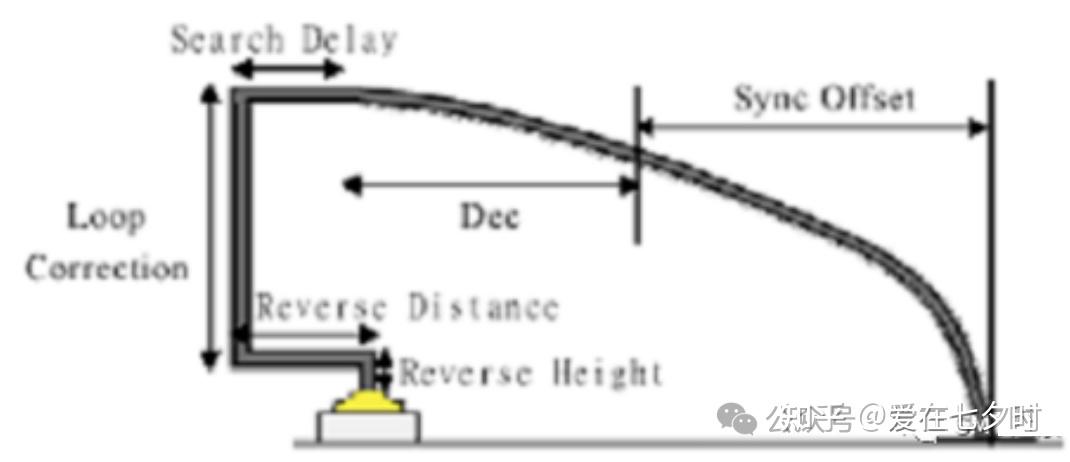

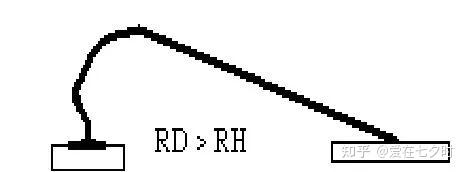

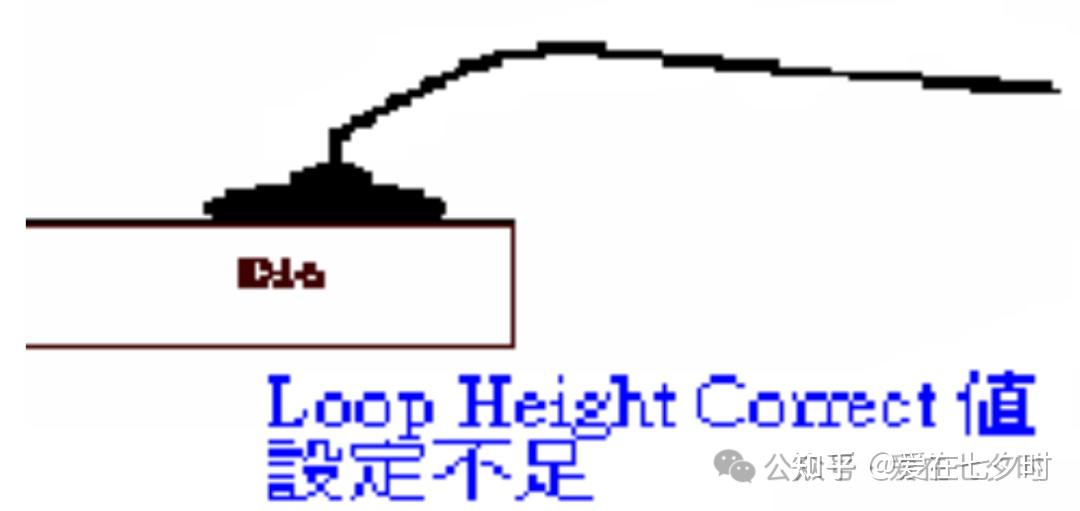

Q-LOOP輪廓及參數說明：

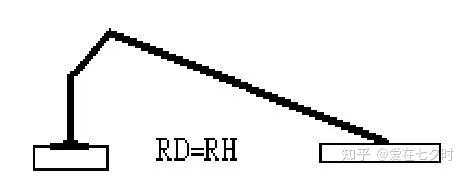

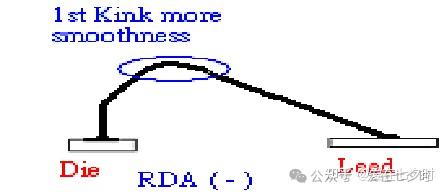

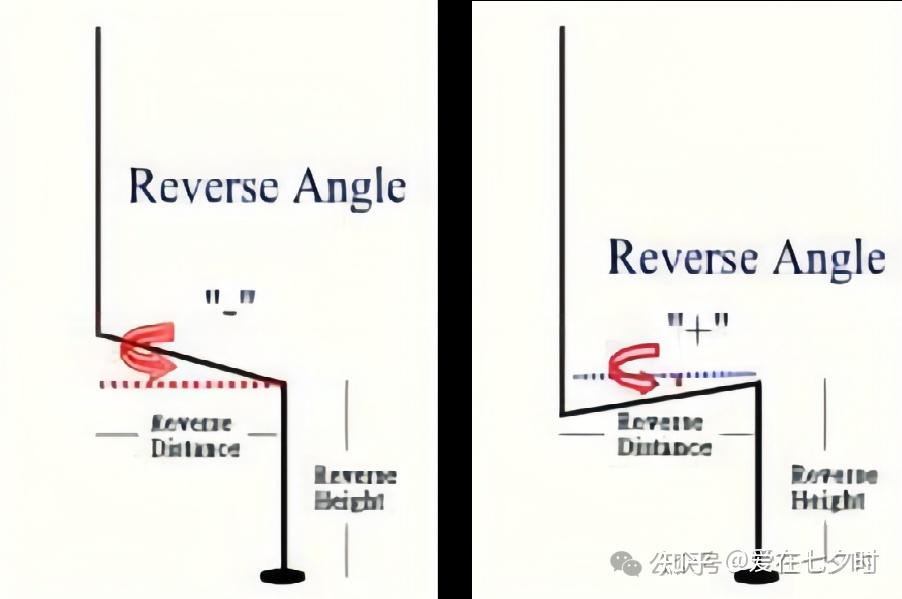

Reverse Distance Angle 功能在定義Reverse Distance 方位

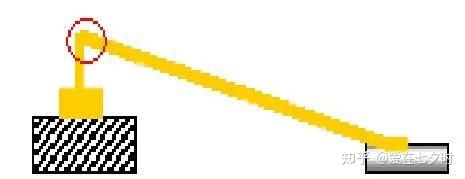

注意:假如反向拉弧的角度超過20度，可能會產生neck crack

好

不好

好

不好

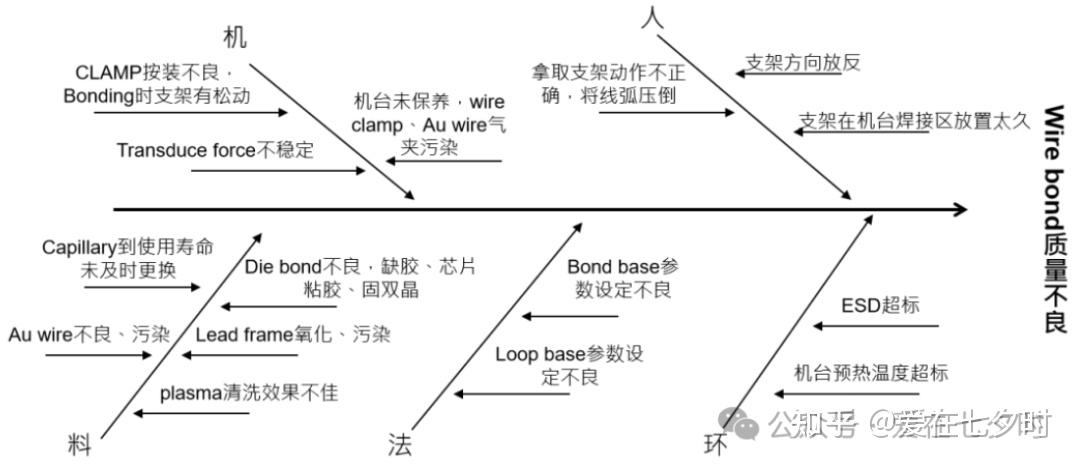

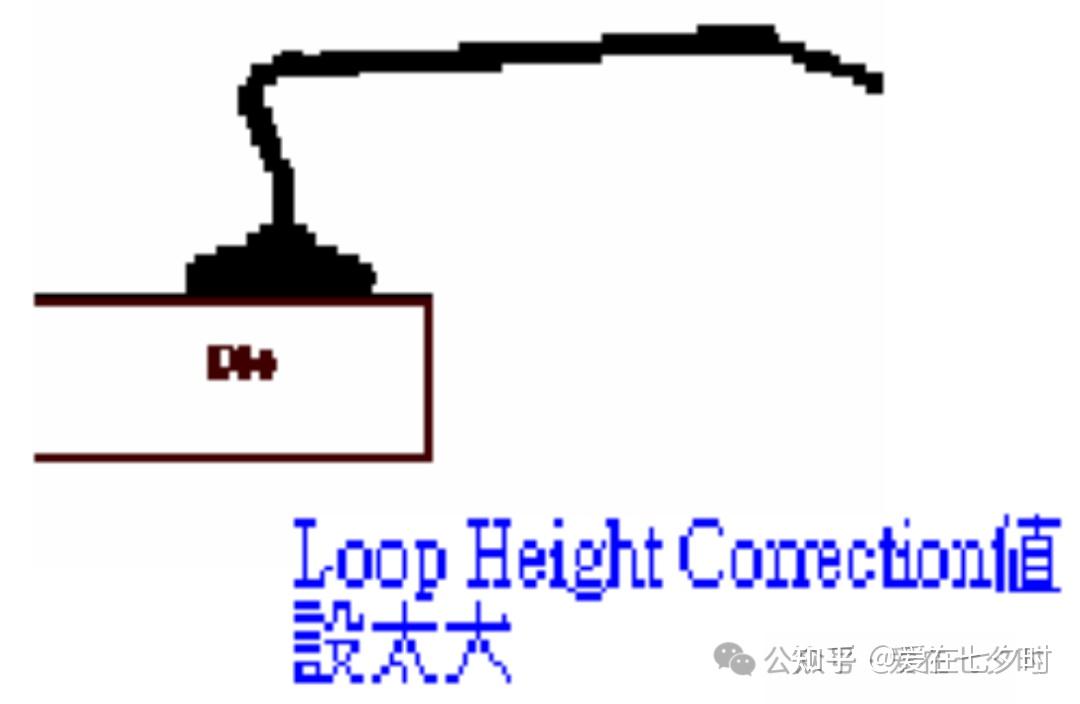

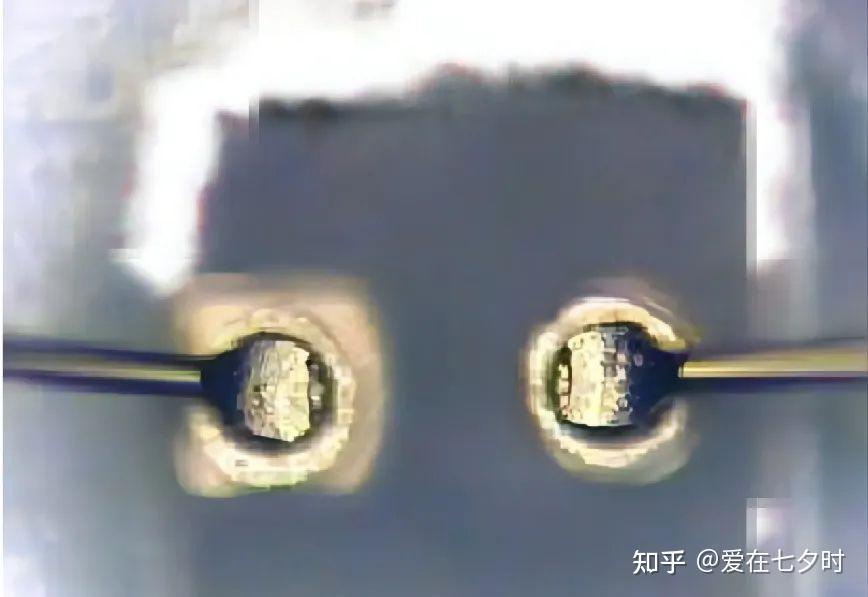

八、Wire bond（引線鍵合）的不良分析

在半導體引線鍵合（Wire Bonding）工藝中，不良現象可能導致產品性能下降或失效。它的不良現象可能由多種因素引起，包括材料、工藝參數、設備狀態等。通過分析不良現象的根本原因，并采取相應的優化措施，可以提高鍵合質量和產品可靠性。建議結合具體生產情況進行深入分析和驗證。

總結一下

引線鍵合工藝作為集成電路封裝技術的重要環節，在電子產品的性能和可靠性方面發揮著關鍵作用。未來，引線鍵合工藝將繼續在多元化、高性能、低成本和環?？沙掷m(xù)性等方面取得突破，以滿足不斷變化的市場需求和技術挑戰。今天，我們主要講了引線鍵合法與材質之間的相互作用，以及引線鍵合的具體方法。在本文中，對可靠性和引線鍵合中可能出現的問題只是進行了簡短的介紹，但要銘記，在引線鍵合過程中，發現問題，并找出克服問題的解決方案，理解相互之間的權衡關系是非常重要的。我還建議讀者可以了解一下，封裝種類及技術的進步，給鍵合方法帶來了什么樣的變化。
