DCDC芯片TPS54620的緩啟動時間仿真
簡單地說，開關電源需要緩啟動的目的在于限制剛上電時的沖擊電流。

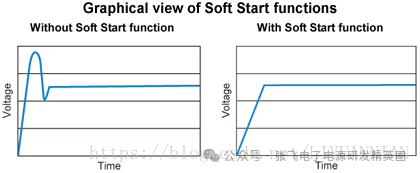

圖1 緩啟動和非緩啟動的波形對比
以下以DCDC芯片TPS54620為例對緩啟動時間進行仿真。

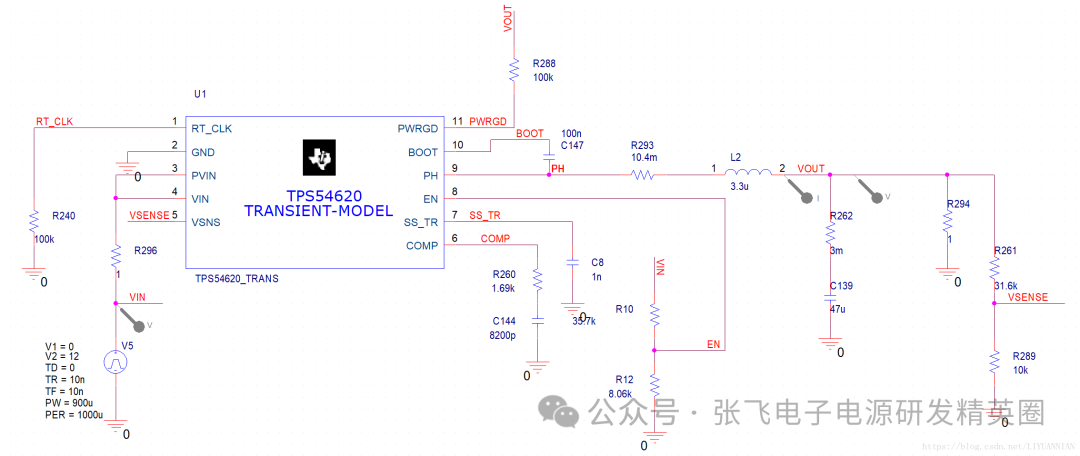

圖2 TPS54620緩啟動的仿真電路
緩啟動時間Tss(ms) = 1(nF)*0.8(V)/2.3(uA) = 347.8us。

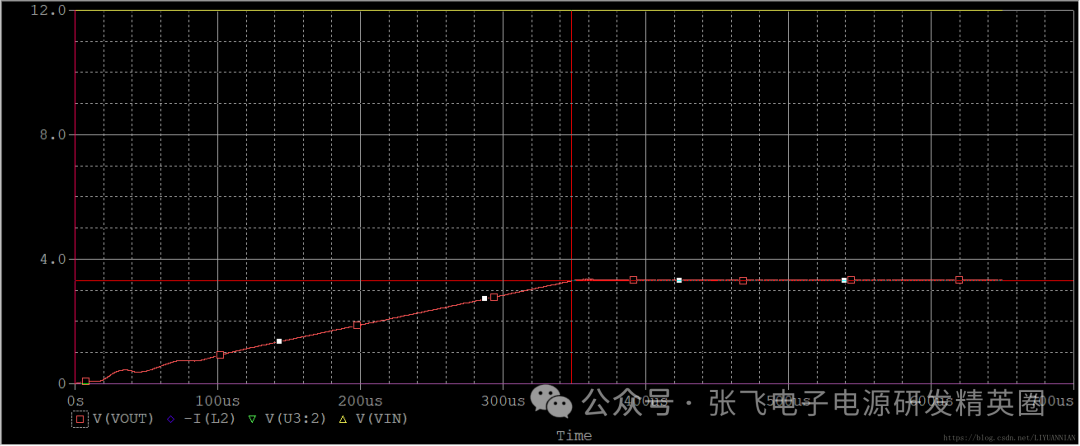

圖3 TPS54620緩啟動的仿真結果
上圖中，12V在0時刻供電，暗紅色豎線部分的時間就是347.8us，此時的輸出電壓V(VOUT) = 3.3V，在0us~347.8us的時間段開關電源的輸出電壓V(VOUT)逐漸上升至3.3V。
