從晝夜不息的數據中心服務器到需要適配各種極端環境的工業電源，人們對高效以及高可靠性的電源解決方案的需求也在不斷增加。隨著第三代半導體器件氮化鎵和碳化硅的大范圍應用，圖騰柱無橋PFC（TPPFC）應用獲得極大的拓展。相比于傳統的有橋PFC拓?fù)?，圖騰柱無橋PFC具有更低的開關損耗、更高的效率以及極具競爭力的小體積，能夠滿足嚴格的效率標準要求，適用于極致緊湊小巧的電源應用。然而，圖騰柱無橋PFC電路由于沒有橋堆的阻隔和保護，輸入交流電直接施加在圖騰柱拓?fù)涞拈_關管上，電源系統非常容易受到過電流、浪涌過電壓、輸入電壓跌落等故障的損害，很難滿足安全性和各類保護功能要求，電源工程師們對圖騰柱無橋PFC拓?fù)浼日J(rèn)可又尚存顧慮。

為了解決圖騰柱無橋PFC在應用中的各種挑戰，慧能泰在2023年推出了業界首款圖騰柱無橋PFC專用數字控制器HP1010。在客戶端近兩年的使用中，HP1010充分證明了其穩定性和可靠性。在此基礎上，慧能泰推出了HP1010的迭代升級版HP1010A，可以pin to pin實現對HP1010的替代。同時針對客戶提出的一些新的功能需求，HP1010A也相應的進行了升級。功能更強悍、性能更優良、使用更簡單。

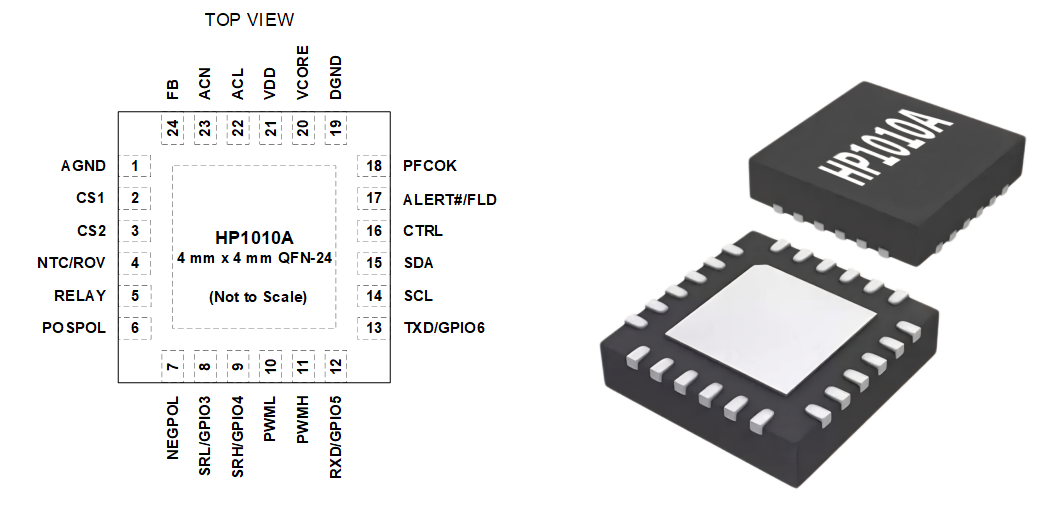

圖一：HP1010A引腳定義和封裝圖

HP1010A芯片特性

靈活的PWM控制

– PWM頻率范圍為20 kHz至200 kHz

– 交流線路過零期間的PWM軟啟動

– 抖頻功能可改善EMI

高性能控制環路

– 25 MHz ADC用于線路電壓、輸出電壓和電流檢測

– 動態性能優越

– 支持高壓直流輸入

多模式工作

– 重負載條件下的連續導通模式 (CCM)

– 輕負載條件下的斷續導通模式 (DCM)

– 零負載條件下的打嗝模式

– 高低壓可分別配置模式參數

故障保護

– 輸入過壓和欠壓保護

– 輸出過壓和欠壓保護

– 輸出采樣短路保護

– 電流CBC保護

– 過功率保護

– 外部NTC過溫保護

– 輸出冗余過壓保護

系統功能

– 輸出電壓參考值跟隨功率變化

– Relay的節電模式降低待機功耗

– Relay延時補償功能減小沖擊電流

– 功率計量功能

– Precharge功能為驅動芯片自舉電容充電

– SKIP功能可在burst模式下關閉外部驅動供電

– PFC OK指示功能

– PS ON功能

– X電容補償功能以提升PF值

?40℃到+125℃的環境工作溫度

HP1010A的典型應用

HP1010A采用4 mm x 4 mm QFN-24L封裝，集成高速ADC、比較器等高性能模擬前端，外圍電路精簡，整體方案緊湊，占用PCB面積小，節省電路板空間，有效降低BOM成本?？蓮V泛應用于超高效電源、LED照明、工業電源、服務器/通信電源、電動汽車/電動自行車充電器、高性能計算機、變頻驅動器等場景。

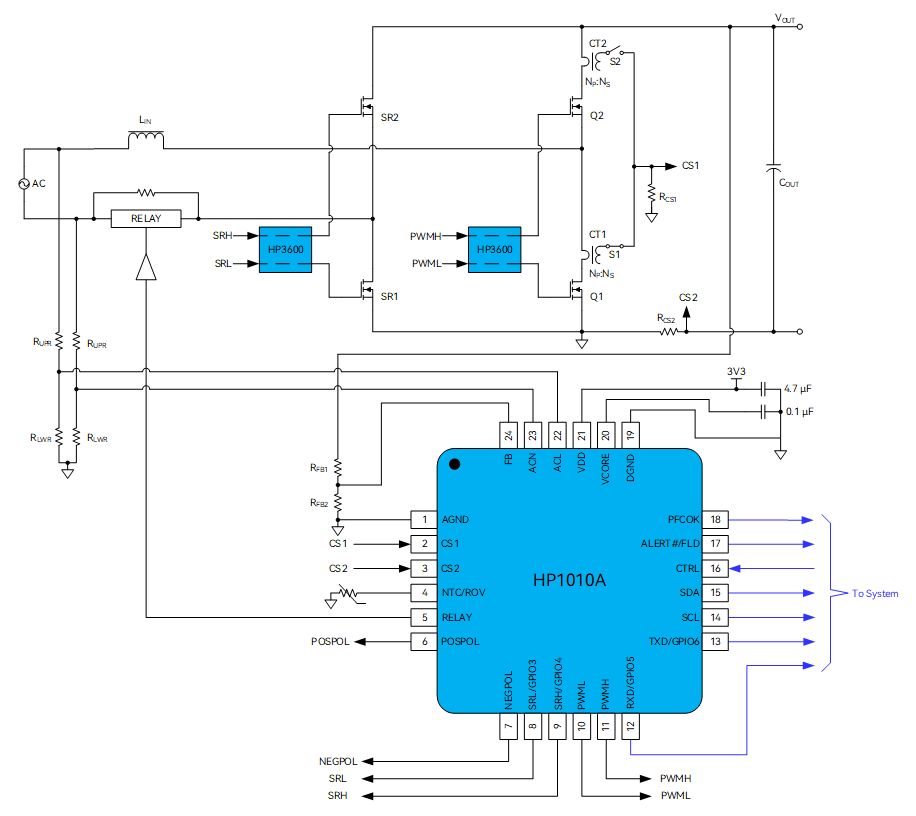

圖二：HP1010A典型應用電路圖

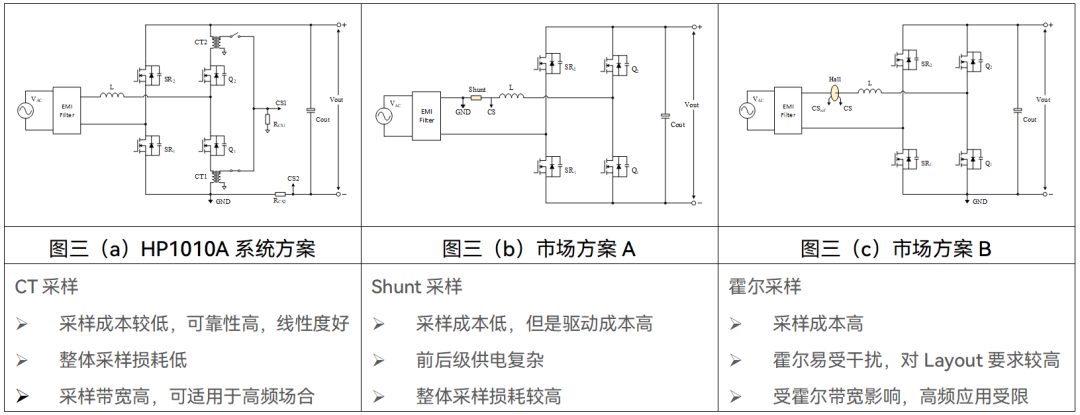

HP1010A系統方案的優勢

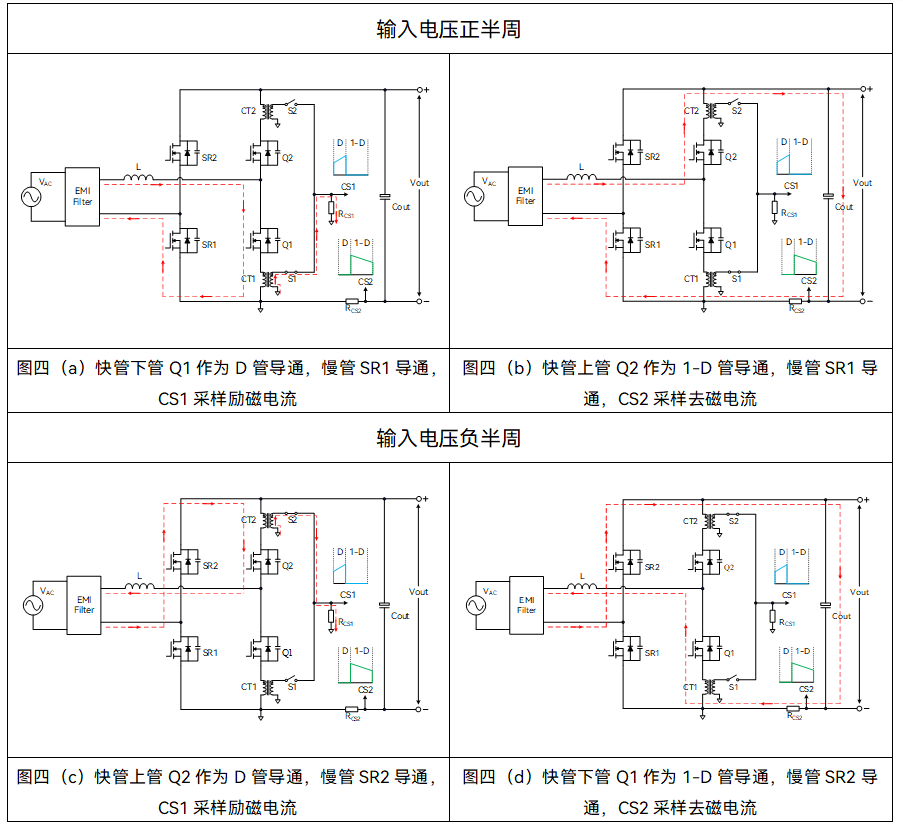

HP1010A系統方案的工作原理

效率指標

采用HP1010A的1kW圖騰柱無橋PFC參考設計，高壓滿載效率接近99%，低壓滿載大于97.6%。

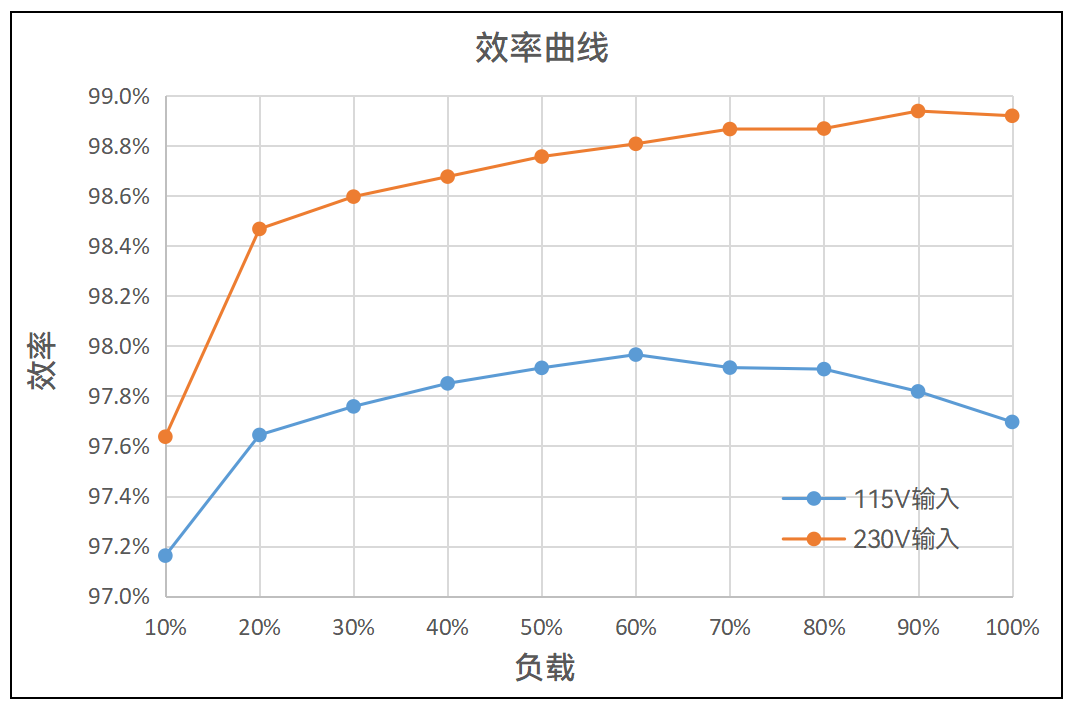

圖五：1kW圖騰柱PFC評估板效率曲線

PF值&THD指標

采用HP1010A的1kW圖騰柱無橋PFC參考設計可以實現良好的PF值&THD指標，高低壓下滿載THD都在2%左右。

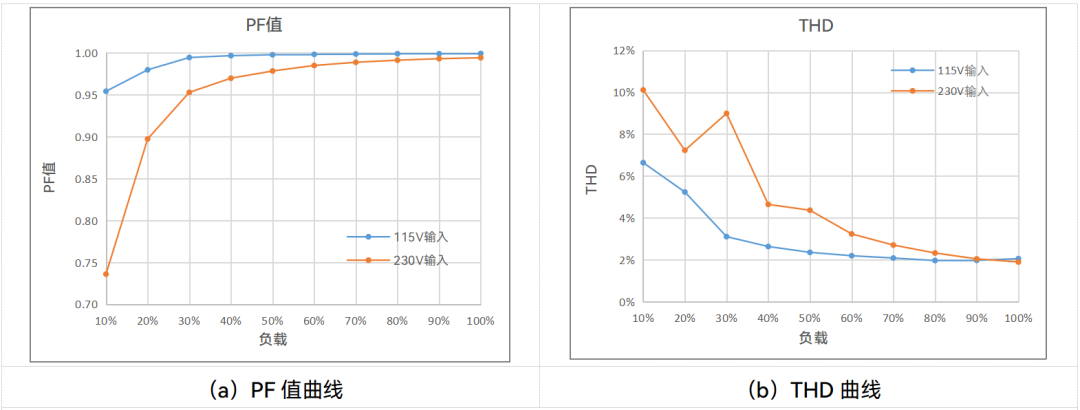

圖六：1kW圖騰柱PFC評估板PF值&THD指標

負載動態

基于1kW圖騰柱PFC評估板測試，負載空載切滿載，輸出電壓跌落小于30V。

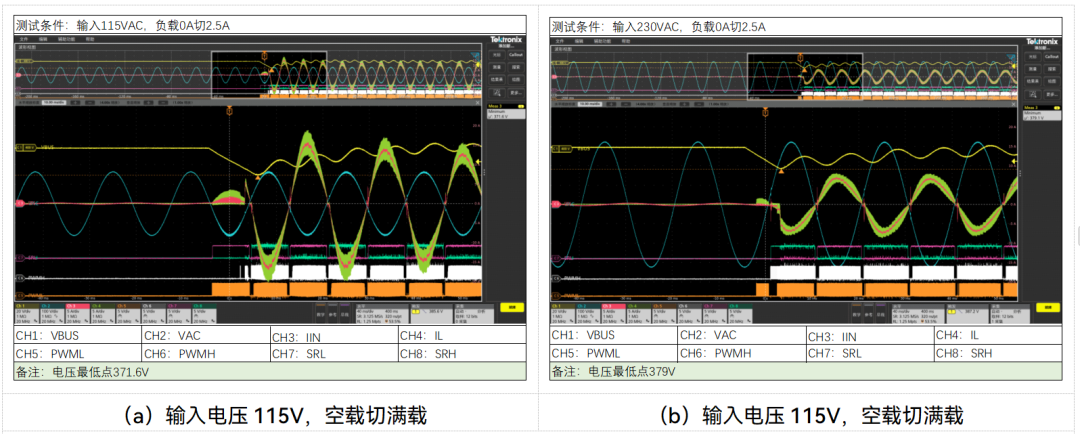

圖七：1kW圖騰柱PFC評估板動態指標

輸入動態

輸入高低壓切換，系統工作穩定。

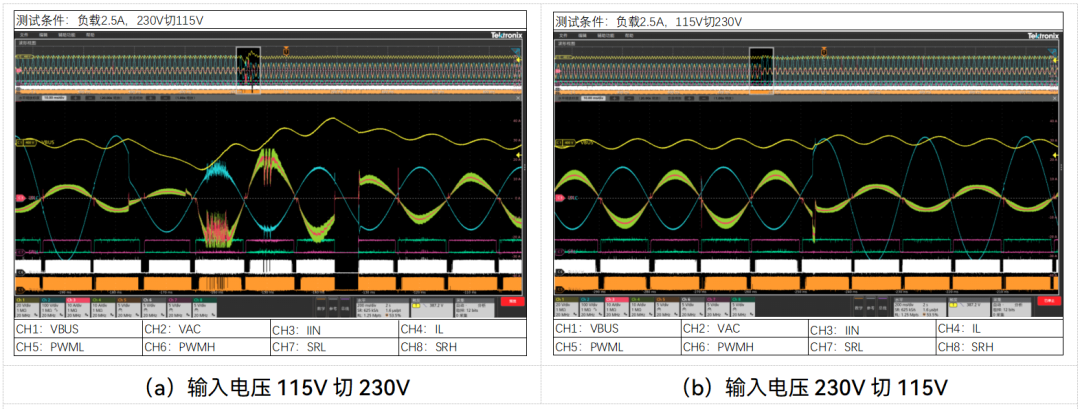

圖八：1kW圖騰柱PFC評估板滿載條件下高低壓切換

輸入電壓Drop測試

各種相位和跌落持續時間的測試，系統均可正常運行，無驅動極性錯誤。

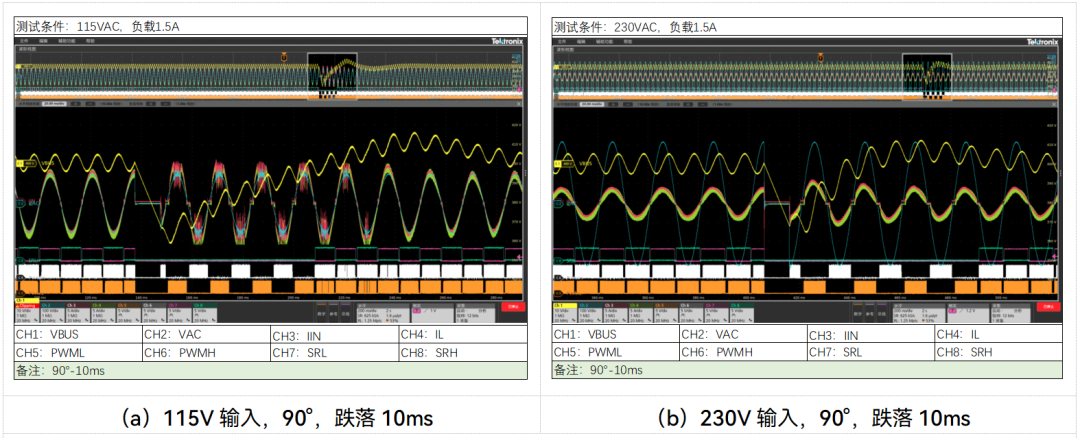

圖九：1kW圖騰柱PFC評估板滿載條件下Drop測試

輸入熱插拔測試

熱插拔測試下，驅動無極性錯誤，工作邏輯正常。

圖十：1kW圖騰柱PFC評估板熱插拔測試

浪涌測試

在6kV浪涌下測試，系統也能夠正常工作。

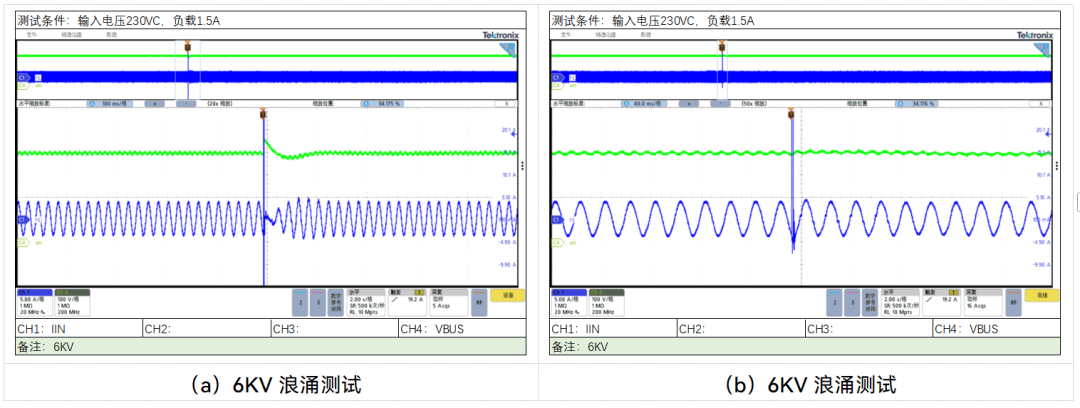

圖十一：1kW圖騰柱PFC評估板6KV浪涌測試

HP1010A新增功能項

PFC輸出電壓跟隨功率變化的功能，配合后級DCDC變換器，可以幫助客戶實現系統最優效率。

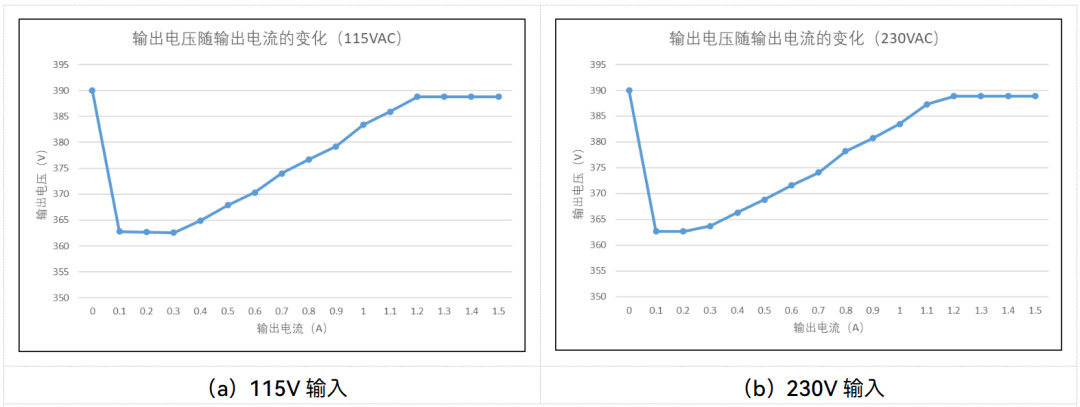

圖十二：PFC輸出電壓跟隨功率變化的功能

輕載條件下，Relay的節電模式，可以關閉Relay的驅動，減少Relay的驅動功耗。更適用于對待機功耗有嚴格要求的場合。

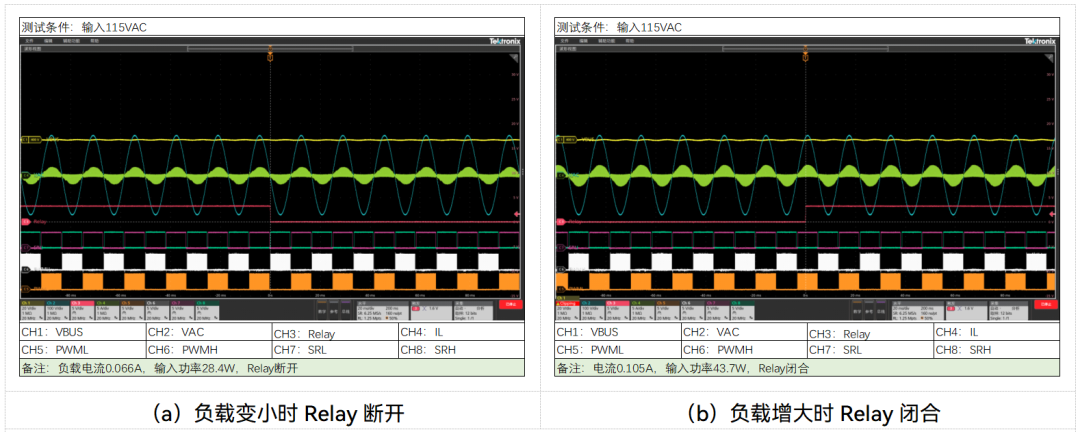

圖十三：Relay的節電模式

SKIP功能進一步優化空載待機功耗，GPIO5復用SKIP功能，可以使PFC在burst模式下，不需要驅動時關閉驅動芯片的供電，從而降低驅動的損耗。

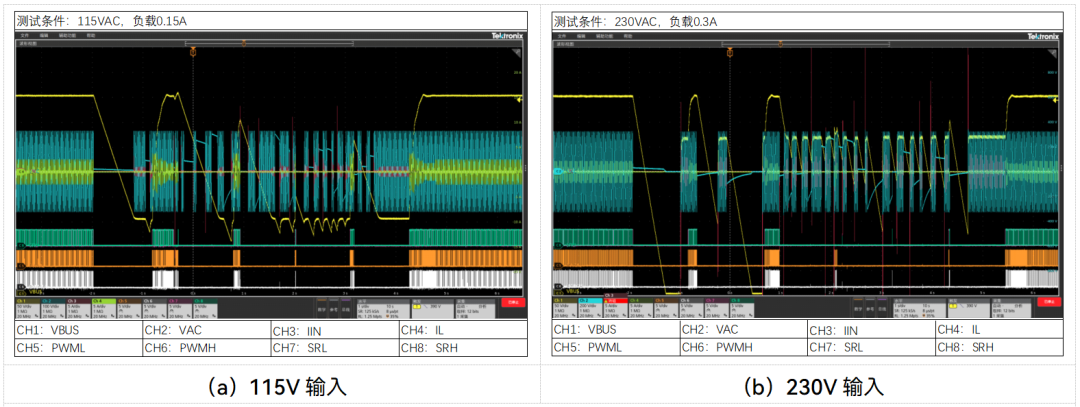

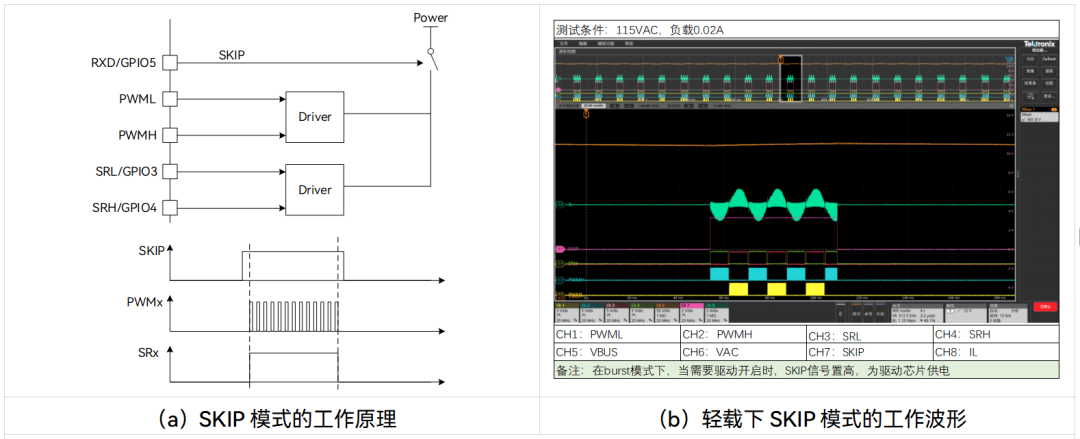

圖十四：SKIP模式

負載變化時的PWM的軟起功能可以減少對系統的干擾。

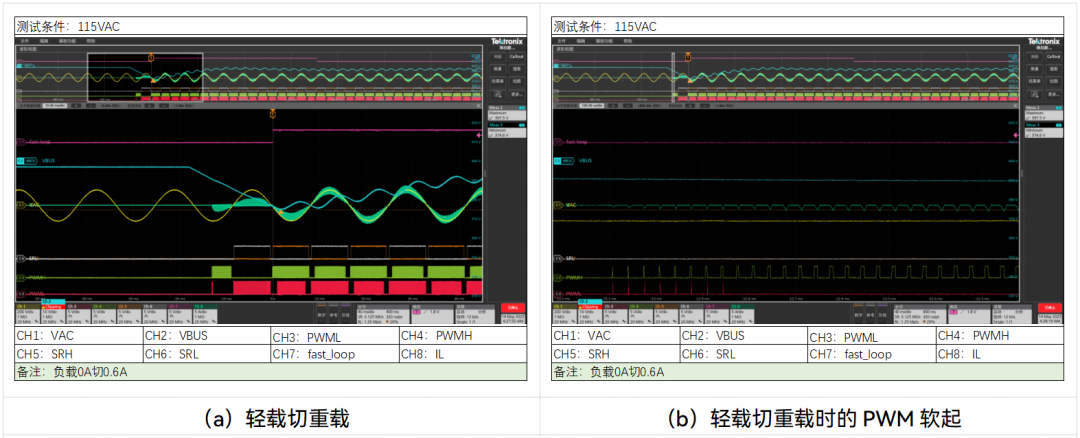

圖十五：PWM的軟起功能

Precharge功能可以對驅動芯片的自舉電容進行充電。

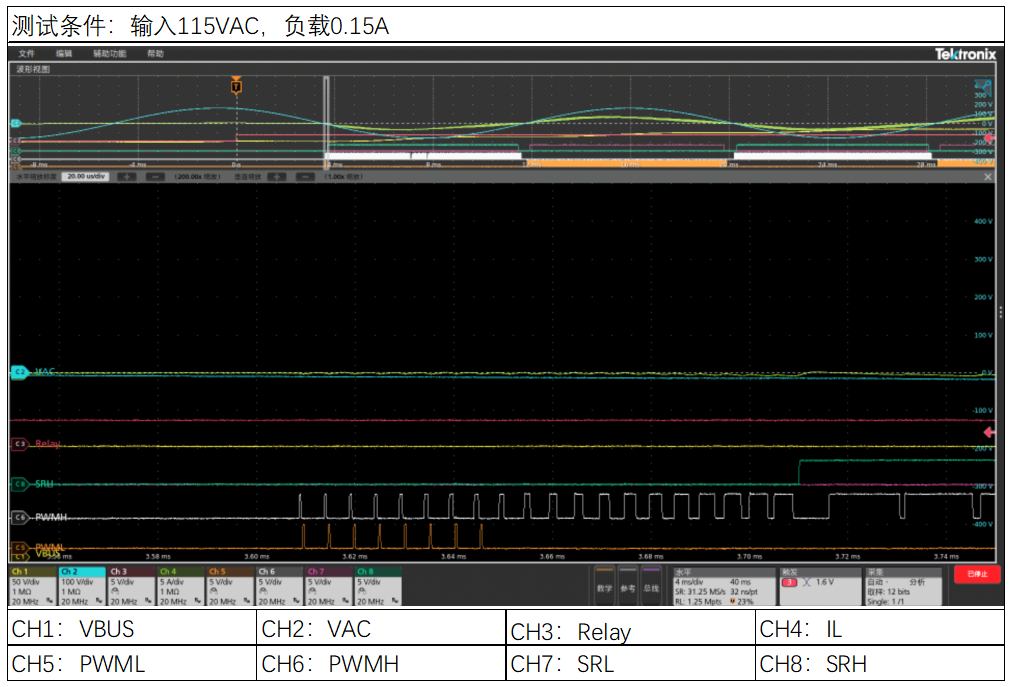

圖十六：Precharge功能

HP1010A 1kW評估板

慧能泰同步推出了HP1010A 1kW的評估板。該評估板基本參數如下：

輸入電壓范圍：90 VAC ~ 264 VAC

輸出電壓: 400 VDC

輸出功率：1kW

典型效率：98.7%

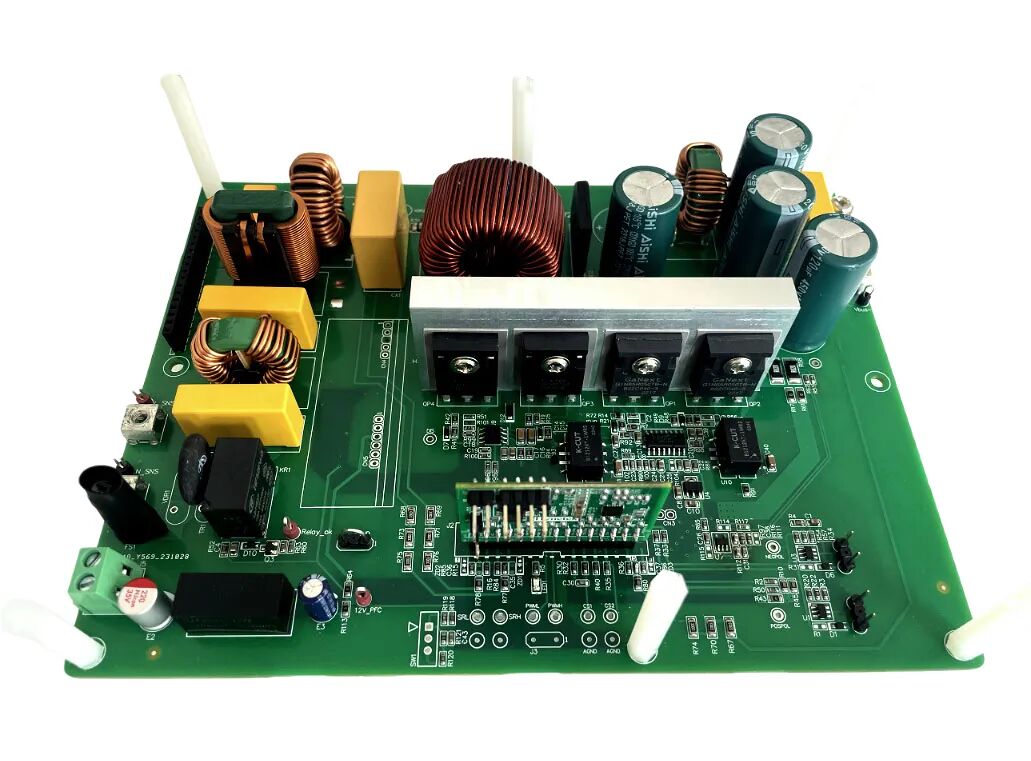

圖十七：采用HP1010A的1kW評估板

HP1010A是一款具備高效率、高靈活性、高集成度和先進控制能力的圖騰柱無橋PFC控制器。它實現了超越同級的轉換效率與功率密度。該控制器的高度集成化設計，顯著簡化了外圍電路，是構建高效率、高可靠性電源系統的理想解決方案。感興趣的工程師可通過以下方式與我們聯系，獲取HP1010A更多詳細信息。
