行業背景

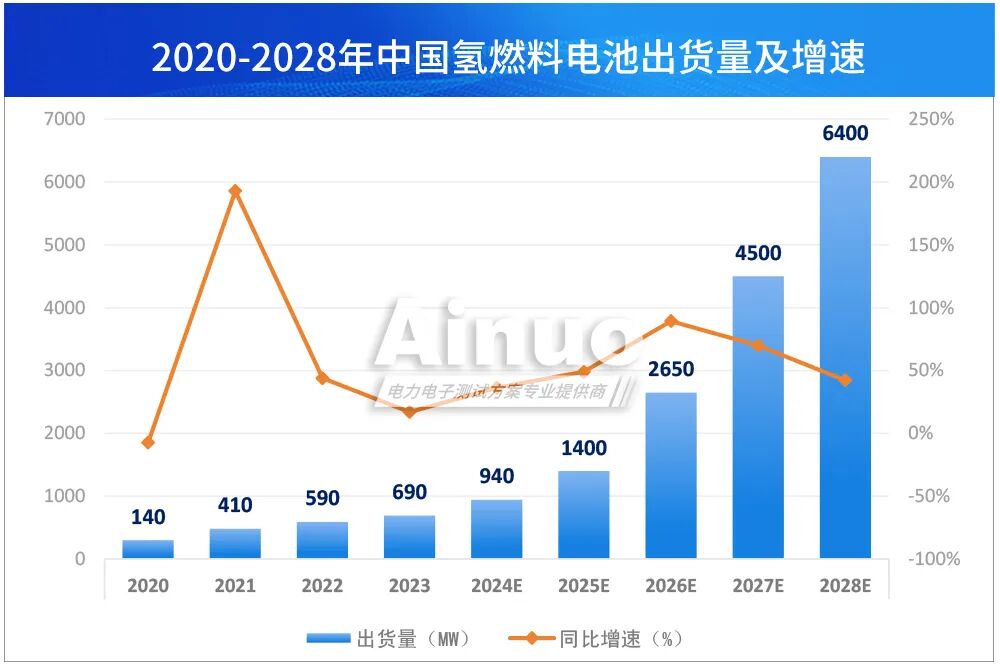

在雙碳背景下，國家發改委、國家能源局聯合出臺《氫能產業發展中長期規劃(2021-2035年)》 指出將重點推進氫能及燃料電池汽車產業低碳化發展。據SPIR數據顯示，2023年我國氫燃料電池出貨量為690MW，預計至2028年出貨量將達6400MW，年均復合增速40%。

應用需求

燃料電池技術具有環保、高能效、長續航優勢，多應用在載貨及大型客車上，對安全性和可靠性要求高。因此，國家推出多項法規標準，對其安全性、循環壽命及測試效率等方面進行規范，為產業健康發展提供支撐。

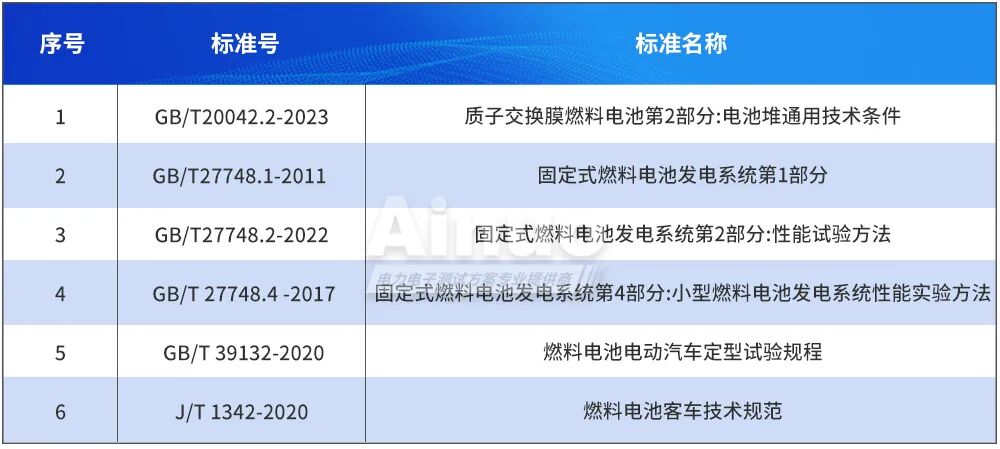

相關標準

測試難點及解決方案

1.測試難點（燃料電池EIS測試原理模型）

燃料電池內阻包括直流內阻DCIR、交流內阻ACIR和電化學阻抗譜EIS，是衡量燃料電池性能的關鍵指標之一。EIS測試包含了DCIR和ACIR測試，三種阻抗關系如下圖所示：

行業通常簡化燃料電池測試等效模型如下：

由上圖可知，電路原理簡化為：DCIR=RΩ+Rct+Rw，ACIR=RΩ，EIS為寬頻的復阻抗，EIS需要在復數域進行測量，回路帶載正弦波形，頻率范圍0.01Hz-20kHz,峰值幾十安培到幾百安培，通過繪制cole-cole曲線得到EIS值。

復雜的測試過程增加了測試難度，完善的燃料電池測試方案尤為重要。

2.解決方案

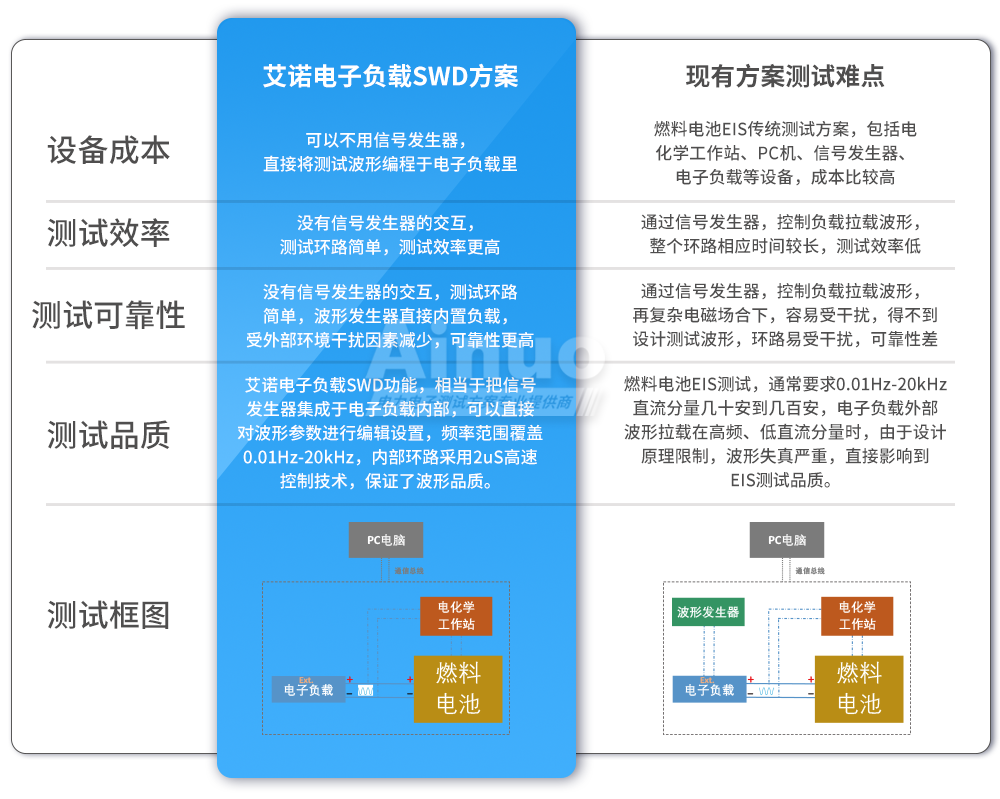

燃料電池EIS測試需要用到波形發生器、電子負載、電化學工作站等多種測量設備。根據實際燃料電池測試需求，通過波形發生器產生小幅正弦電勢信號，結合電子負載外部波形拉載功能，控制回路實際正弦拉載波形，電化學工作站進行中控與分析，最終得到EIS測量值。這個測試方案中，存在設備成本較高、測試效率低、可靠性差、測試品質一般等情況，目前艾諾儀器大功率直流電子負載AN23600E系列有針對性的推出SWD模式功能，有效的解決了行業難點，具體對比分析如下圖所示：

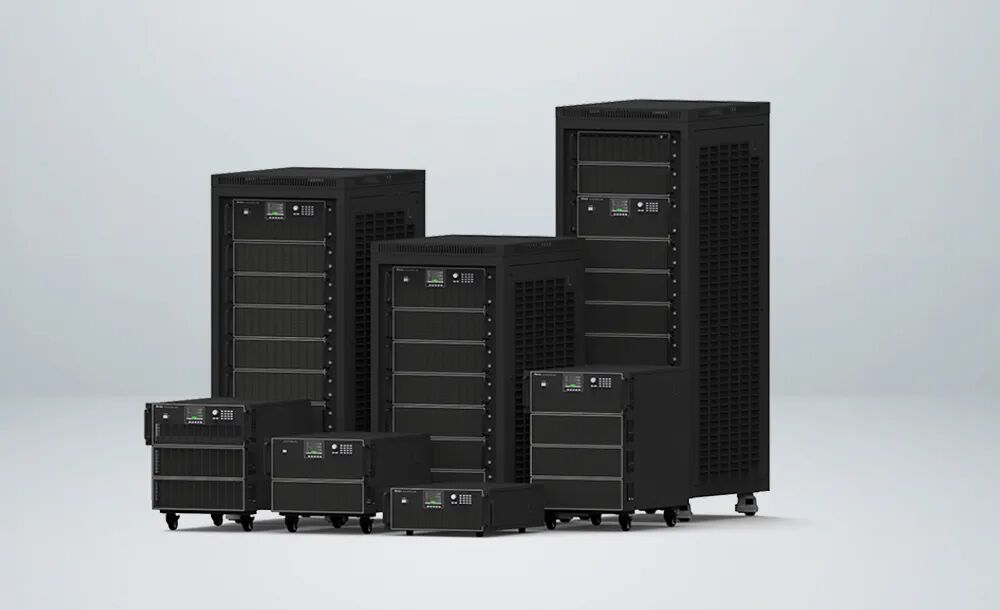

產品介紹

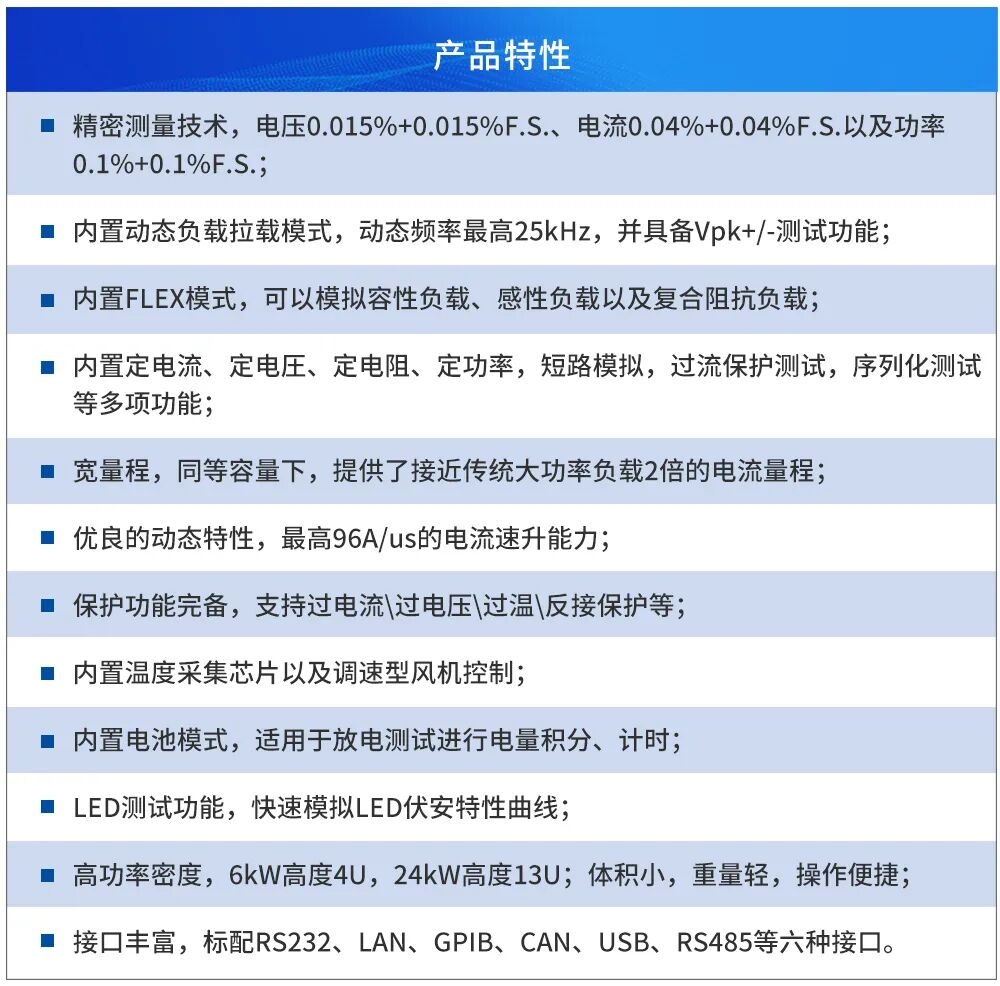

艾諾儀器深耕測試行業多年，針對燃料電池在生產測試過程中的難點，推出專用大功率直流電子負載AN23600E系列。該負載具有測試速度快、精度高、負載適應性強的特點，可大幅度提升燃料電池的測試效率。

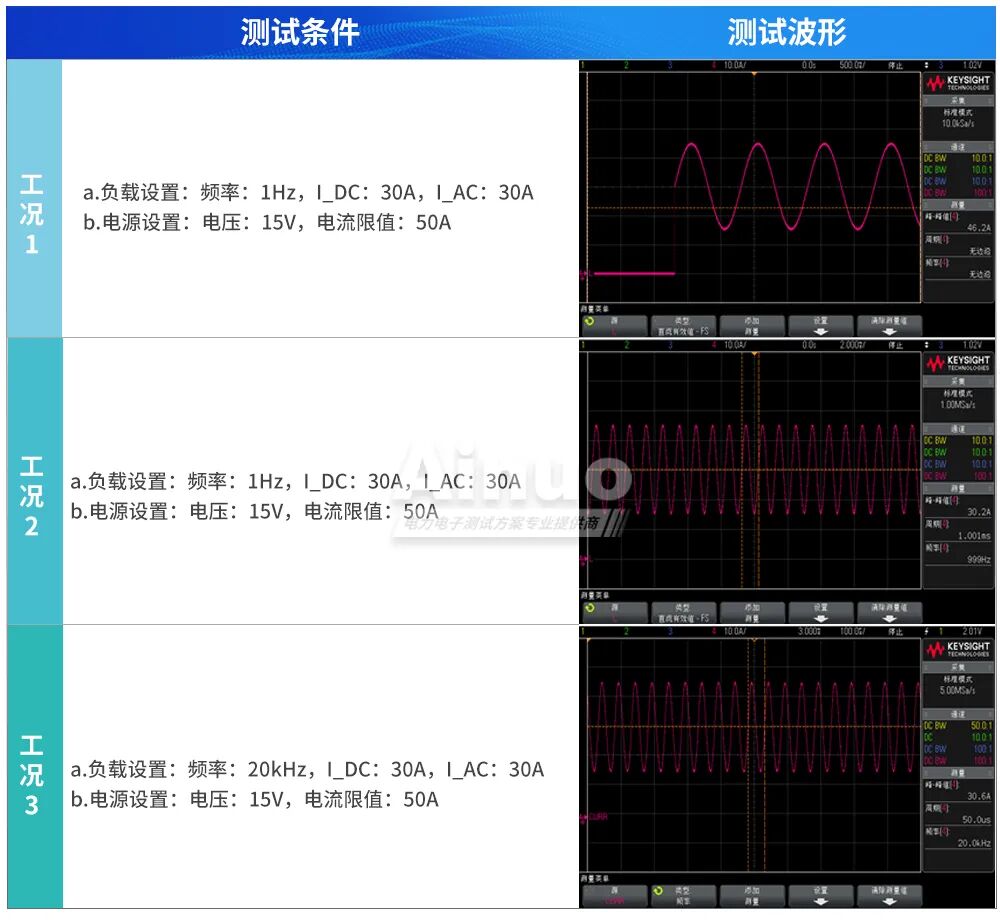

艾諾電子負載SWD實測波形

結語

艾諾大功率直流電子負載AN23600E系列采用全新一代數字控制器，內置五大基本模式以及七大進階模式，同時提供了序列化功能，滿足使用者的編程、自動化測試等多種需求。該產品廣泛應用于燃料電池、電網儲能、充電樁、光伏、新能源汽車OBC、伺服/服務器等領域，能夠高效解決行業測試難點，在眾多標桿客戶的研發生產測試中獲得一致好評。
