一、概述

node-red-contrib-s7用于與 Siemens S7 PLC 交互的 Node-RED 節點。S7讀數據 S7寫數據 S7高級讀取支持以S7協議讀寫西門子系列PLC的數據，目前已經測試過西門子PLC如下：

S7-200 Smart

注：僅支持網口通信。

二、安裝方法

Node-RED 界面中的 “Manage Palette” 菜單安裝此節點。

如果是開源的系統，可以在 npm install node-red-contrib-s7

注：需要 NodeJS 版本 10 或更高版本以及 Node-RED 版本 1.0 或更高版本。

三、節點介紹

3.1 s7 in讀數據節點

從S7協議的PLC內部讀取數據

l輸出參數

l模式詳解

從PLC中按照配置好的規則循環讀取所有數據,有三種模式:

3.2 s7 out 寫數據節點

向S7協議的PLC內部寫入數據。注：向生產環境的PLC寫入數據時要慎重！

l輸入?yún)?shù)

向節點配置的變量或消息指定的變量中寫入數據，可以通過將msg.variable和msg.payload設置為數組實現一次寫入多個變量

3.3 s7 control 高級讀取節點

高級控制功能，此節點的功能取決于選擇的模式。

四、使用方法

4.1配置PLC節點

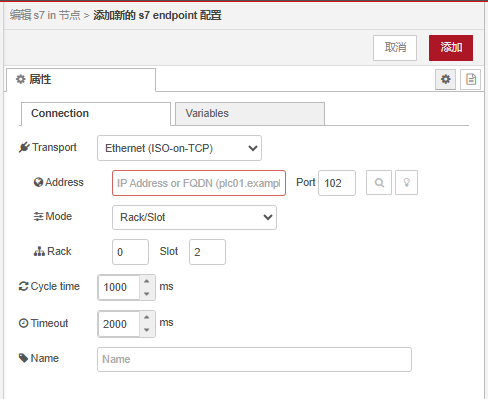

配置connection屬性

S7讀數據S7寫數據S7高級讀取共用一個S7配置節點，主要功能也集中在S7配置節點內，配置內容如下：

接口（Transport）:目前只支持以太網,也就是S7協議

Address（IP）:PLC的IP地址

Port（端口）:S7通信端口,默認102

Mode（模式）:Rack/Slot(機架號/槽號,通常選擇此模式,TIA Portal軟件查看地址見下圖)

TASP(S7-200Smart選擇TASP,10.02 03.01)

Cycle time（采集周期）:配置從PLC讀取變量的時間間隔,如果設置0則禁用自動讀取

Timeout（超時時間）:配置從PLC讀取變量的超時時間,如果網絡繁忙或者延遲很高,可能需要加大此 時間。

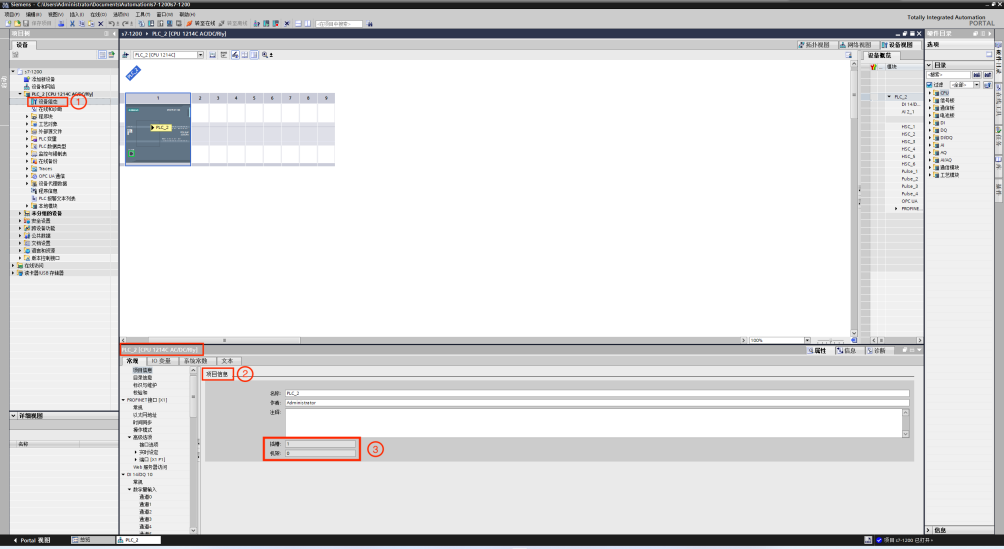

TIA Portal（博途）軟件架號槽號查看方法：

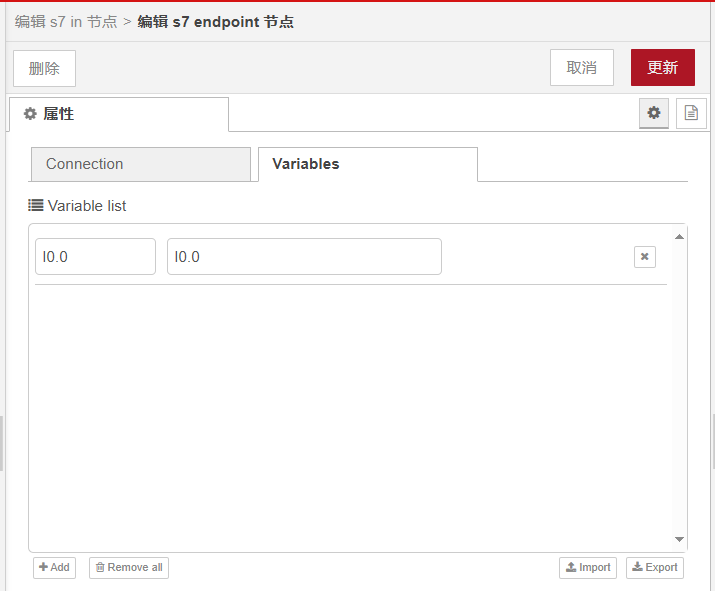

l配置Variables

變量地址即數據點地址，表示方式和Step7以及博圖軟件有一些不同，具體配置請參考下表進行設置：

注：在使用S7-1200/1500讀取數據時需要進行以下配置：

l要訪問的數據塊必須禁用：“Optimized block access”

l在 CPU 屬性的“保護”部分中，啟用 Permit access with PUT/GET
