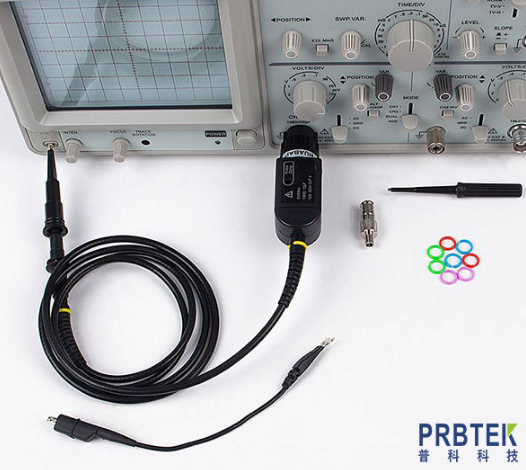

示波器是電子測量領域的核心工具，探頭作為示波器與被測電路的關鍵連接部件，其使用規范性直接決定測量數據的準確性與可靠性。若探頭使用不當，不僅會導致測量結果失真，還可能損壞被測設備或探頭本身。本文將系統梳理探頭使用過程中的六大常見錯誤，深入剖析錯誤成因，并針對性給出科學的應對策略。

一、探頭未正確接地

接地是示波器測量的基礎保障，若忽視探頭接地夾的規范連接，或隨意將其搭在設備外殼等非標準位置，會導致測量信號中混入大量干擾噪聲，嚴重時還會因電位差引發設備損壞，影響測量的有效性。

1. 錯誤原因

（1）接地點位偏差

未將接地夾連接至被測電路的標準參考地，反而接在其他電位節點上，造成信號參考基準不統一，引發測量偏差。

（2）接觸狀態不良

接地夾與被測設備的連接面未清潔或夾緊，產生接觸電阻，成為噪聲引入通道，干擾正常信號采集。

2. 解決方法

（1）精準定位接地點位

連接探頭前，需先通過電路原理圖確認被測電路的標準參考地位置，確保接地夾牢固夾持于該點位，避免跨電位連接。

（2）選用優質接地部件

優先選擇接觸電阻小、夾持力穩定的接地夾，定期檢查夾口磨損與彈性狀況，及時更換老化部件；連接前可清潔接地點位的氧化層與污漬，提升接觸可靠性。

二、探頭帶寬與信號頻率不匹配

探頭帶寬是決定其高頻信號承載能力的關鍵參數，若選用的探頭帶寬低于被測信號的實際頻率，會導致信號高頻成分被衰減，出現波形失真（如幅值降低、上升沿變緩），無法真實反映被測信號的原始特征。

1. 錯誤原因

（1）信號頻率預估不足

測量前未通過理論分析或預檢手段確定被測信號的頻率范圍，盲目選用帶寬較低的探頭，導致帶寬冗余不足。

（2） 帶寬參數認知缺失

對探頭帶寬的限制特性了解不深入，未明確“探頭帶寬需至少為被測信號最高頻率的3-5倍”的選型原則，隨意使用現有探頭。

2. 解決方法

（1）精準預估信號頻率

測量前通過電路工作原理、信號源參數等進行理論預估，或使用寬頻帶探頭進行初步掃描，確定被測信號的最高頻率，以此作為選型依據。

（2）嚴格核查探頭規格

詳細研讀探頭技術手冊，明確其帶寬、上升時間等核心參數，確保探頭帶寬滿足“3-5倍被測信號最高頻率”的要求，避免因參數不匹配導致測量失真。

三、探頭負載效應干擾

探頭本身具備一定的輸入阻抗（電阻與電容的組合），接入被測電路后會形成額外負載。若負載效應過強，會改變被測電路的原有工作狀態（如改變電路增益、諧振頻率等），導致測量結果與電路實際工況偏離，失去測量意義。

1. 錯誤原因

（1）負載效應認知不足

在測量高阻抗電路（如微弱信號電路、放大電路輸入端）或高頻電路時，未意識到探頭負載對電路的影響，直接接入探頭測量。

（2）探頭類型選型不當

未根據被測電路特性匹配探頭類型，例如使用普通無源探頭（輸入電容較大）測量高頻或高阻抗電路，加重負載干擾。

2. 解決方法

（1）精準匹配探頭類型

根據被測電路特性選型，高阻抗、高頻電路優先選用高輸入阻抗、低輸入電容的有源探頭；普通低頻、低阻抗電路可選用無源探頭，平衡測量成本與精度。

（2）優化負載補償方案

測量前評估探頭負載對電路的影響，必要時通過調整電路匹配電阻、增加緩沖放大電路等方式，降低探頭負載對被測電路的干擾；部分高端示波器可通過軟件補償功能修正負載效應帶來的測量偏差。

四、探頭補償調節不當

示波器探頭出廠時會針對標準測量場景進行補償校準，以保證信號傳輸?shù)木€性度。但當更換探頭、測量環境變化（如溫度、濕度波動）或探頭老化后，原有補償狀態會失效。若未及時重新補償或補償方法錯誤，會導致測量信號出現幅值偏差、波形畸變（如過沖、衰減）等問題。

1. 錯誤原因

（1）補償作缺失

更換探頭型號、長時間閑置后重新使用，或測量環境發生顯著變化時，未對探頭進行補償校準。

（2）補償方法不規范

對探頭補償?shù)脑砼c步驟不熟悉，調節補償電位器時未以示波器標準校準信號為參考，導致補償過度或不足。

2. 解決方法

（1）建立定期補償機制

每次更換探頭、長時間停用后重新啟用，或測量環境溫度/濕度變化超過技術手冊要求時，必須進行探頭補償校準。

（2）規范補償作流程

嚴格按照示波器與探頭用戶手冊的指引，將探頭連接至示波器的標準校準信號輸出端，觀察校準波形（通常為方波），緩慢調節探頭尾部的補償電位器，直至波形呈現標準方波（無過沖、無衰減、上升沿陡峭），完成補償后再進行正式測量。

五、探頭電纜長度過長

探頭電纜的長度直接影響信號傳輸質量，過長的電纜會增大信號傳輸延遲、加劇信號衰減，同時增加外界電磁干擾的拾取概率。尤其在測量高頻信號時，電纜的分布電容、分布電感會對信號產生顯著畸變，導致測量精度大幅下降。

1. 錯誤原因

（1）電纜長度選型隨意

測量前未根據被測設備與示波器的間距規劃電纜長度，盲目選用過長的電纜，忽視傳輸損耗的影響。

（2）測量布局不合理

未合理規劃被測設備與示波器的擺放位置，導致兩者間距過大，不得不使用過長電纜連接。

2. 解決方法

（1）精準匹配電纜長度

根據被測設備與示波器的實際間距，選擇長度合適的探頭電纜，原則上在滿足連接需求的前提下盡量縮短電纜長度，減少傳輸損耗。

（2）優化測量布局與電纜選型

合理擺放被測設備與示波器，縮短兩者間距；若無法縮短間距，需選用低損耗、低噪聲的優質同軸電纜作為探頭延長線，并確保電纜接頭連接牢固，避免信號泄漏與干擾引入。

六、探頭使用環境不達標

探頭的測量精度與使用壽命依賴于穩定的環境條件，若在惡劣環境中使用且未采取防護措施，不僅會導致測量結果漂移，還會加速探頭部件老化，甚至引發故障。

1. 錯誤原因

（1）環境參數超標

在高溫、高濕度、高粉塵，或強電磁干擾（如靠近變頻器、大功率電機）的環境中使用探頭，超出探頭技術手冊規定的環境適用范圍。

（2）防護措施缺失

在惡劣環境下使用時，未對探頭采取防潮、防塵、防電磁干擾等防護措施，導致環境因素直接影響探頭性能。

2. 解決方法

（1）核查環境適配性

使用前對照探頭技術手冊，檢查當前環境的溫度、濕度、粉塵濃度及電磁干擾強度，確保符合使用要求；若環境不達標，優先改善環境條件（如加裝空調、除濕機、電磁屏蔽罩）后再進行測量。

（2）強化環境防護

在潮濕、多塵環境中使用時，為探頭加裝防潮防塵罩；在強電磁干擾環境中，選用帶屏蔽層的探頭電纜，并確保屏蔽層良好接地，同時盡量縮短電纜長度，減少干擾拾??；測量完成后及時清潔探頭，避免粉塵、水汽殘留。
