在電子設計領域，模擬到數字的轉換是一項至關重要的技術，它是連接現實世界的模擬信號與數字系統的橋梁。Texas Instruments的ADS7826、ADS7827和ADS7829系列10/8/12位高速2.7V微功耗采樣模數轉換器，憑借其出色的性能和豐富的特性，在眾多應用場景中展現出了強大的競爭力。

文件下載：ads7826.pdf

特性亮點

高吞吐量與低功耗并存

在低電源電壓（2.7V VCC）條件下，ADS7829能實現12位125 KSPS的轉換速率，ADS7826為10位200 KSPS，ADS7827則達到8位250 KSPS。這種高吞吐量使得它們在需要快速數據采集的應用中表現出色。同時，其微功耗自動掉電功能令人矚目，在75 kHz、2.7V VCC時功耗小于60μW，低功耗掉電電流最大僅3μA，非常適合電池供電系統。

寬工作電壓范圍

該系列轉換器的工作電源電壓范圍極寬，從2.7V到5.25V，即使在低至2.0V的電壓下也能工作，只是性能會有所降低。這種寬電壓范圍的設計增加了其在不同電源環境下的適用性。

軌到軌偽差分輸入與寬參考電壓

軌到軌、偽差分輸入設計，使得輸入信號的范圍能夠充分利用電源電壓。參考電壓范圍從50mV到VCC，這為設計者提供了更大的靈活性，可以根據具體應用需求設置參考電壓，從而直接設定模擬輸入的范圍。

超小封裝與SPI兼容接口

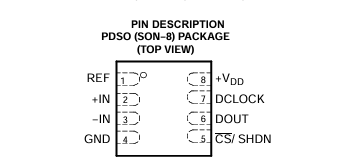

采用8引腳3x3 PDSO（SON，與QFN尺寸相同）的超小芯片級封裝，節省了電路板空間。SPI兼容串行接口則方便與微處理器和其他數字系統進行通信，簡化了設計過程。

應用領域廣泛

電池供電系統

由于其低功耗特性，ADS7826/27/29系列非常適合電池供電的設備，如便攜式醫療設備、無線傳感器節點等。在這些應用中，低功耗意味著更長的電池續航時間，減少了頻繁更換電池的麻煩。

遠程數據采集

在遠程數據采集系統中，需要設備能夠在低功耗的情況下高效地采集和傳輸數據。該系列轉換器的高吞吐量和低功耗特點使其成為理想選擇，能夠準確地采集模擬信號并將其轉換為數字信號進行傳輸。

隔離數據采集

在一些對數據安全性和抗干擾性要求較高的應用中，如工業自動化、電力系統監測等，隔離數據采集是必不可少的。ADS7826/27/29系列能夠在保證數據采集精度的同時，有效地隔離干擾信號，確保數據的可靠性。

同步采樣多通道系統

對于需要同時采集多個模擬信號的應用，如音頻處理、多通道傳感器數據采集等，該系列轉換器可以實現同步采樣，并且能夠在高速轉換的同時保持低功耗，滿足多通道系統的需求。

技術細節剖析

工作原理

ADS7826/27/29是基于電容重新分配的經典逐次逼近寄存器（SAR）模數轉換器，采用0.6μm CMOS工藝制造。這種架構本身包含了采樣/保持功能，使得轉換器能夠在消耗極少功率的情況下，分別以高達200K/250K/125K次每秒的速度采集和轉換模擬信號。

外部參考與時鐘

該系列轉換器需要外部參考、外部時鐘和單一電源（VCC）。外部參考電壓可以在50mV到VCC之間任意選擇，其值直接決定了模擬輸入的范圍。參考輸入電流取決于轉換器的轉換速率。外部時鐘輸入到DCLOCK的最小頻率可以低至10kHz，最大頻率分別為ADS7829的2MHz、ADS7826的2.8MHz和ADS7827的3MHz。時鐘的占空比只要保證最小高電平和低電平時間至少為400ns（VCC = 2.7V或更高）即可。

模擬輸入

模擬輸入通過+In和 -In兩個引腳提供差分輸入信號。在轉換開始時，這兩個引腳的差分輸入信號被采樣到內部電容陣列上。在轉換過程中，兩個輸入與內部功能斷開連接。-In輸入的范圍限制在 -0.2V到1V之間，因此差分輸入主要用于抑制兩個輸入共有的小信號。輸入電流取決于采樣率、輸入電壓、源阻抗和掉電模式等因素。在采樣期間，電流用于對內部電容陣列充電，充電完成后，輸入電流為零。模擬輸入電壓源必須能夠在1.5個DCLOCK周期內將輸入電容（25pF）充電到10/8/12位的穩定水平。在保持模式或掉電模式下，輸入阻抗大于1GΩ。

數字接口

數字輸入能夠適應高達6V的邏輯電平，無論VCC的值是多少。這意味著ADS7826/27/29系列可以在3V電源下工作，同時接受5V邏輯電源的輸入。CMOS數字輸出（Dout）的擺幅為0V到VCC。如果VCC為3V，而輸出連接到5V CMOS邏輯輸入，可能會導致該IC需要比正常更多的電源電流，并且傳播延遲可能會略有增加。該系列通過同步3線串行接口與微處理器和其他數字系統通信。DCLOCK信號同步數據傳輸，每個位在DCLOCK的下降沿傳輸。大多數接收系統在DCLOCK的上升沿捕獲位流，但如果Dout的最小保持時間可以接受，也可以在DCLOCK的下降沿捕獲每個位。

設計注意事項

功耗優化

為了實現最低的功耗，首先要找到滿足系統要求的最低轉換速率。此外，轉換器在轉換完成后以及CS為高電平時處于掉電模式。理想情況下，每次轉換應盡可能快地完成，最好以DCLOCK速率進行，這樣轉換器就能在掉電模式下花費最長的時間。同時，降低電源電壓和參考電壓也可以減少功耗，但要注意在電壓低于2.7V時，轉換器不能達到最大采樣速率。

布局設計

為了獲得最佳性能，在ADS7826/27/29系列電路的物理布局上需要格外注意。特別是在參考電壓較低和/或轉換速率較高的情況下，SAR架構對電源、參考和接地連接上的尖峰非常敏感，這些尖峰可能會影響轉換結果。因此，電源應干凈且經過良好的旁路處理，建議在芯片封裝附近放置一個0.1μF的陶瓷旁路電容，還可以使用1 - 10μF的電容和5 - 10Ω的串聯電阻對嘈雜的電源進行低通濾波。參考電壓也應類似地進行旁路處理，使用0.1μF的電容，并可以通過串聯電阻和大電容進行低通濾波。GND引腳應連接到干凈的接地點，最好是模擬地，避免靠近微處理器、微控制器或數字信號處理器的接地點。

應用電路示例

熱電偶應用

圖39展示了一個使用ADS7826/27/29和多路復用器的熱電偶應用電路。通過電阻串為多路復用器輸入提供不同的電壓，選擇的電壓經過緩沖后驅動到Vref。這樣，ADS7826/27/29系列的輸入范圍可以編程為100mV、200mV、300mV或400mV，適用于熱電偶等傳感器的應用。

基本數據采集系統

圖40所示的基本數據采集系統中，ADS7826/27/29系列的參考輸入直接連接到電源，輸入范圍為0V到VCC。5Ω電阻和1 - 10μF電容用于過濾微控制器和電源本身的高頻噪聲，具體的元件值應根據實際情況選擇，以確保濾波器能夠有效抑制噪聲。

綜上所述，Texas Instruments的ADS7826/27/29系列模數轉換器以其高吞吐量、低功耗、寬工作電壓范圍、靈活的輸入輸出接口等優點，為電子工程師在設計各種應用系統時提供了一個強大而可靠的選擇。在實際設計過程中，只要充分考慮其技術特點和設計注意事項，就能夠充分發揮其性能優勢，實現高效、穩定的數據采集和處理。大家在使用過程中有沒有遇到過什么特別的問題或者有什么獨特的應用經驗?zāi)兀繗g迎在評論區分享交流。
