在電子設計領域，A/D轉換器是模擬世界與數字世界之間的橋梁，其性能直接影響到整個系統的精度和穩定性。今天，我們就來深入了解一下德州儀器（TI）的ADC78H89這款7通道、500 KSPS、12位的A/D轉換器。

文件下載：adc78h89.pdf

一、產品概述

ADC78H89是一款低功耗的CMOS 12位A/D轉換器，擁有7個輸入通道，轉換吞吐量可達500 KSPS。它基于逐次逼近寄存器（SAR）架構，并內置了跟蹤保持電路。其輸出的串行數據為自然二進制格式，與SPI?、QSPI?、MICROWIRE?以及許多常見的DSP串行接口兼容。該產品采用16引腳TSSOP封裝，可在 -40°C至 +85°C的工業溫度范圍內穩定工作。

二、產品特性

（一）多通道輸入

ADC78H89具備7個輸入通道（AIN1 - AIN7），能夠同時處理多個模擬信號輸入，為多信號采集系統提供了便利。

（二）可變電源管理

它支持獨立的模擬和數字電源供電。模擬電源（AVDD）范圍為 +2.7V至 +5.25V，數字電源（DVDD）范圍為 +2.7V至AVDD。在正常工作模式下，使用 +3V或 +5V電源時，功耗分別為1.5 mW和8.3 mW。而在掉電模式下，使用 +3V電源時功耗僅為0.3 μW，使用 +5V電源時為0.5 μW，有效降低了系統的整體功耗。

（三）接口兼容性

輸出的串行數據與多種標準接口兼容，方便與不同的微處理器、DSP等數字設備進行連接，提高了系統設計的靈活性。

三、應用領域

ADC78H89的高性能和低功耗特性使其在多個領域得到廣泛應用：

• 汽車導航：能夠精確采集各種傳感器信號，為導航系統提供準確的數據支持。
• 便攜式系統：低功耗特性滿足了便攜式設備對電池續航的要求，可用于數據采集和處理。
• 醫療儀器：高精度的轉換性能確保了醫療設備對生物信號采集的準確性。
• 移動通信：在通信設備中用于信號的采集和處理，提高通信質量。
• 儀器儀表和控制系統：為工業自動化系統提供可靠的模擬信號轉換功能。

四、關鍵規格參數

（一）轉換速率

轉換速率高達500 KSPS，能夠快速完成模擬信號到數字信號的轉換，滿足高速數據采集的需求。

（二）線性度

微分非線性（DNL）和積分非線性（INL）的最大值均為 ±1 LSB，保證了轉換結果的準確性和線性度。

（三）功耗

不同電源電壓下的功耗表現優秀，在正常工作模式和掉電模式下都能有效控制功耗。

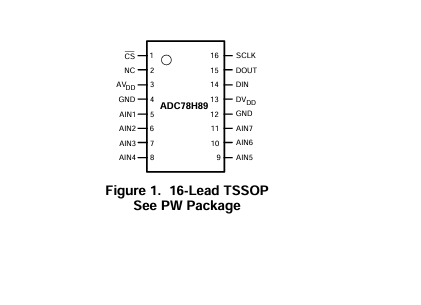

五、引腳說明

（一）模擬輸入引腳（AIN1 - AIN7）

用于連接模擬信號源，輸入信號范圍為0V至AVDD。

（二）數字輸入輸出引腳

• SCLK：數字時鐘輸入，頻率范圍為50 kHz至8 MHz，直接控制轉換和讀出過程。
• DOUT：數字數據輸出，轉換結果以串行數據形式從該引腳輸出。
• DIN：數字數據輸入，用于向ADC78H89的控制寄存器寫入控制信息。
• CS：芯片選擇引腳，下降沿觸發轉換過程，低電平期間持續進行轉換。

（三）電源引腳

• AVDD：正模擬電源引腳，需連接到穩定的 +2.7V至 +5.25V電源，并通過電容進行旁路濾波。
• DVDD：正數字電源引腳，連接到 +2.7V至AVDD的電源，同樣需要進行旁路濾波。
• GND：模擬和數字電源的接地引腳，需確保連接到同一電位。

六、電氣特性

（一）靜態特性

包括分辨率、積分非線性、微分非線性、偏移誤差、增益誤差等參數，這些參數決定了轉換器在靜態工作時的性能。

（二）動態特性

如信噪失真比（SINAD）、信噪比（SNR）、總諧波失真（THD）等，反映了轉換器在處理動態信號時的性能表現。

（三）電源特性

不同電源電壓下的總電源電流和功耗情況，為電源設計提供了重要依據。

七、工作原理

ADC78H89的轉換過程由SCLK控制，每次轉換需要16個SCLK周期完成。當CS引腳變?yōu)榈碗娖綍r，轉換過程啟動，同時控制寄存器被加載新的內容。在轉換過程中，ADC78H89先進入跟蹤模式，對輸入信號進行采樣，然后進入保持模式，將采樣的模擬信號轉換為數字信號。

八、應用注意事項

（一）模擬輸入

模擬輸入信號應避免超出（AVDD + 300 mV）或（GND - 300 mV）的范圍，否則可能導致ESD二極管導通，影響轉換器的正常工作。為了獲得最佳性能，建議使用低阻抗源驅動ADC78H89，以減少采樣電容充電引起的失真。

（二）數字輸入輸出

數字輸入引腳的電壓不能超過模擬電源電壓AVDD，且不會出現閂鎖現象。在設計時，可在SCLK、CS和DIN引腳信號施加前先提供DVDD電源，以確保系統的穩定性。

（三）電源管理

ADC78H89為雙電源器件，在電源應用時需注意順序，模擬電源應先于或與數字電源同時施加，以避免ESD二極管導通。此外，為了減少數字電源噪聲對模擬電源的影響，可將模擬和數字電源進行隔離，或者使用單獨的電源供電。同時，應盡量減小輸出負載電容的大小，若負載電容大于25 pF，可在ADC輸出端添加一個100 Ω的串聯電阻，以改善噪聲性能。

九、總結

ADC78H89憑借其多通道輸入、可變電源管理、高轉換速率和良好的線性度等特性，成為了許多應用領域中模擬信號轉換的理想選擇。在實際設計過程中，電子工程師需要充分考慮其引腳特性、電氣特性和工作原理，合理設計外圍電路，以確保ADC78H89能夠發揮最佳性能。同時，注意應用過程中的各項注意事項，避免因不當操作導致的性能下降或器件損壞。大家在使用ADC78H89的過程中遇到過哪些問題呢？又是如何解決的呢？歡迎在評論區分享交流。
