深入解析 NCP12711：高效電源控制的理想之選

在電源設計領域，尋找一款性能卓越、功能豐富且成本效益高的 PWM 控制器至關重要。onsemi 的 NCP12711 便是這樣一款值得關注的產品，它為單端電源轉換器拓?fù)涞膶崿F(xiàn)提供了全面的解決方案。

文件下載：onsemi NCP12711電流模式PWM控制器.pdf

產品概述

NCP12711 是一款固定頻率峰值電流模式 PWM 控制器，無需輔助繞組即可在 4V 至 45V 的寬輸入電壓范圍內工作。其可編程振蕩器能在 100kHz 至 1MHz 頻率下運行，并集成了斜率補償功能，有效防止次諧波振蕩。此外，該控制器還具備可編程軟啟動、輸入電壓欠壓鎖定（UVLO）保護和過功率保護（OPP）等特性，為電源系統的穩定運行提供了有力保障。

低功耗、寬范圍應用非隔離式轉換器

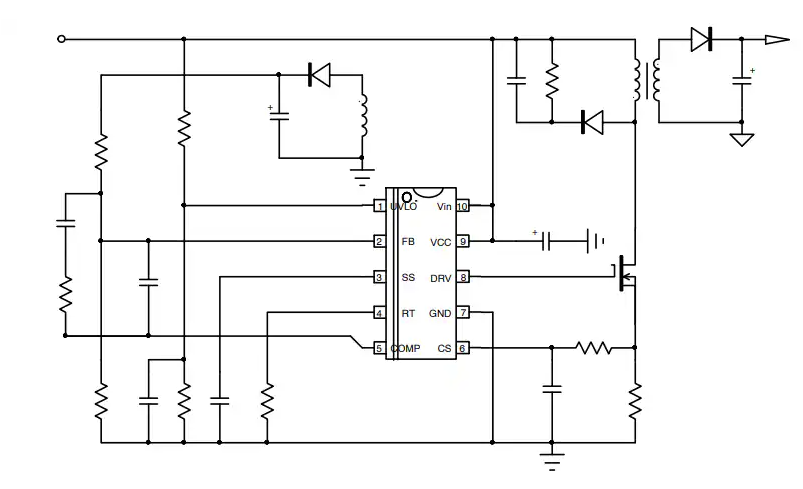

一次側穩壓寬范圍應用隔離式轉換器

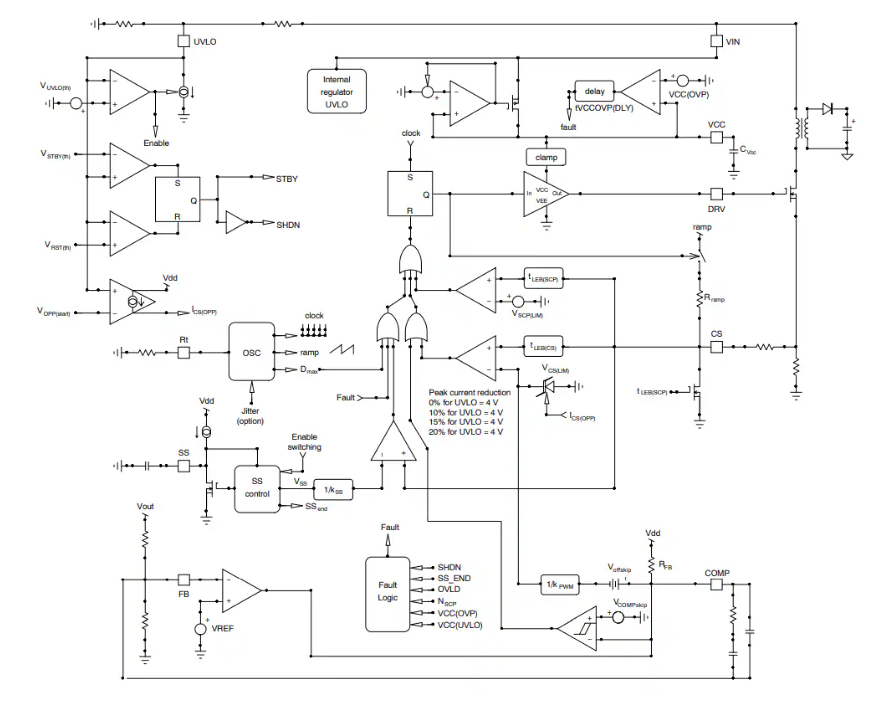

方框圖

關鍵特性剖析

寬輸入電壓范圍與內部穩壓器

NCP12711 的 $V{cc}$ 輸入范圍為 4V 至 45V，內部集成了 7.5V 穩壓器，無需輔助繞組即可為設備供電。在需要降低功耗的應用中，可通過輔助繞組提升 $V{CC}$ 引腳電壓并永久禁用穩壓器，以提高電源效率。

電流模式控制與斜率補償

采用電流模式控制，結合可調節的斜率補償方案，通過在 CS 引腳串聯一個電阻，設計師能夠精確調整補償水平，滿足不同應用的需求。這種設計有效解決了電流模式電源在連續導通模式（CCM）下占空比接近 50% 時易出現的次諧波振蕩問題。

0% 占空比操作

當誤差放大器 COMP 引腳施加 640mV 電壓時，環路可將峰值電流設定點編程為 0A。在輕載情況下，IC 能以最小導通時間（$t_{on}$）安全跳過周期，防止輸出電壓失控，同時將輸出紋波降至最低。

內部保護功能

• 過功率保護（OPP）：內部緩沖 UVLO 電壓，在高輸入電壓時降低最大峰值電流設定點，確保轉換器在寬輸入電壓范圍內穩定工作。OPP 在啟動序列或輕載運行時會被禁用。
• 軟啟動：通過連接到地的簡單電容即可調整軟啟動過程，在啟動時逐漸增加峰值電流和開關頻率，減少主功率開關的應力和輸出電壓過沖。
• 短路保護：當內部 0.25V 最大峰值電流限制被激活時，啟動一個可編程定時器。定時器超時后，控制器進入自動恢復模式，每 1 秒嘗試重啟一次。此外，還具備針對二次側繞組或整流二極管短路的保護機制。

板載運算放大器

板載運算放大器可用于實現非隔離式 DC - DC 轉換器或隔離式轉換器，其中整流后的輔助電壓可用于調節輸出。

電氣特性詳解

NCP12711 的電氣特性涵蓋了電源電路、電流檢測、COMP 部分、運算放大器、軟啟動、振蕩器、欠壓鎖定等多個方面。以下是一些關鍵參數：

• 電源電路：$V_{cc}$ 調節水平為 7.5V，啟動電流典型值為 20mA，啟動電路關斷狀態泄漏電流最大為 95μA。
• 電流檢測：電流限制比較器閾值典型值為 250mV，短路保護電流限制閾值為 325mV。
• COMP 部分：PWM 至 COMP 增益典型值為 8.0，最大占空比限制典型值為 90%。
• 運算放大器：電壓反饋輸入典型值為 2.5V，開環電壓增益典型值為 90dB。
• 軟啟動：軟啟動結束閾值典型值為 2.00V，軟啟動電流典型值為 15μA。
• 振蕩器：通過調節 $R_{T}$ 引腳電阻，可在 100kHz 至 1MHz 范圍內選擇開關頻率。

應用設計要點

供電設計

控制器集成了從 VIN 引腳供電的啟動電流源，典型情況下可向 $V{CC}$ 引腳提供高達 20mA 的電流。當 $V{cc}$ 達到 7.5V 的調節水平時，啟動電路切換為線性穩壓器，繼續為 $V{cc}$ 供電和調節。為確保穩壓器的穩定性，建議在 $V{CC}$ 引腳與地之間連接 1 - 10μF 的電容。

保護設計

• $V_{CC}$ 引腳保護：$V_{CC}$ 引腳由過壓檢測電路保護，當該引腳偏置電壓超過 27V（最小值 25V）且故障持續超過 7μs 時，所有脈沖立即停止，電路進入 1 秒的靜默期，然后通過軟啟動序列恢復運行。
• 輸入電壓監測：UVLO 引腳通過電阻分壓器監測輸入電壓，確保轉換器在設計的輸入電壓范圍內工作，并將該信息用于過功率保護。

功率限制設計

在寬輸入電壓范圍設計中，為防止輸出二極管在高輸入電壓時承受過大電流，NCP12711 采用了過功率保護方案，當 UVLO 電壓從 1V 變化到 4V 時，最大峰值電流設定點會降低 15%。

軟啟動設計

為限制初級和次級側的應力，NCP12711 采用了軟啟動電路，通過電容充電逐漸增加峰值電流和開關頻率。電容的選擇取決于所需的軟啟動持續時間。

反饋和電流檢測設計

控制器的運算放大器通過電阻分壓器和串聯二極管控制峰值電流設定點。在輕載情況下，為避免輸出電壓失控，采用了跳過周期比較器，當反饋電壓超出正常動態范圍時，停止輸出脈沖。

斜率補償設計

為解決電流模式電源的次諧波振蕩問題，NCP12711 集成了人工斜坡，通過在 CS 引腳串聯電阻來調整補償水平。

典型應用電路

NCP12711 適用于多種應用場景，如單端反激和正激轉換器、4 - 45V 輸入的 DC/DC 輔助電源等。以下是一些典型應用電路示例：

• 隔離式反激轉換器：可實現寬輸入電壓范圍（4.5 - 45V），輸出 12V/1A 的穩定電源。
• 光隔離 DC - DC 反激模塊：適用于 4.5 - 10V 輸入，輸出 5V/2A 的應用，采用同步整流器提高整體效率。
• 非隔離式 DC - DC 轉換器：如 SEPIC 或升壓轉換器，可實現 250kHz 工作頻率，輸出 12V 的電源。
• 初級側調節反激轉換器：無需輔助繞組，可實現 100kHz 工作頻率，輸出 12V 的電源。

總結

NCP12711 憑借其豐富的功能、寬輸入電壓范圍、高效的保護機制和靈活的應用設計，成為電源設計工程師的理想選擇。無論是在電動汽車、工業控制還是消費電子等領域，NCP12711 都能為電源系統的設計提供可靠的解決方案。在實際應用中，工程師可根據具體需求合理選擇電路參數，充分發揮 NCP12711 的性能優勢。你在使用 NCP12711 過程中遇到過哪些挑戰呢？歡迎在評論區分享你的經驗和見解。
