高效能之選：NCP3286同步降壓調節器深度解析

在當今電子設備對電源管理要求日益嚴苛的背景下，一款性能卓越的同步降壓調節器顯得尤為重要。onsemi推出的NCP3286，憑借其出色的性能和靈活的配置，成為眾多應用場景中的理想選擇。本文將深入剖析NCP3286的特性、應用及相關設計要點，為電子工程師們提供全面的參考。

文件下載：onsemi NCP3286可堆疊同步降壓穩壓器數據手冊.pdf

一、NCP3286概述

NCP3286是一款具備PMBus接口的高效可堆疊同步降壓調節器。它的輸入電壓范圍為3.0 V至18 V，能夠支持高達40 A的連續負載電流。通過將多個NCP3286設備并聯，可實現高達160 A的輸出電流，滿足高功率應用的需求。該調節器采用固定頻率電流模式控制，能提供精確的電壓調節和快速的瞬態響應，同時支持靈活的功能和參數編程，適用于多種應用場景。

用于單輸入電源（LDO啟用）的應用電路

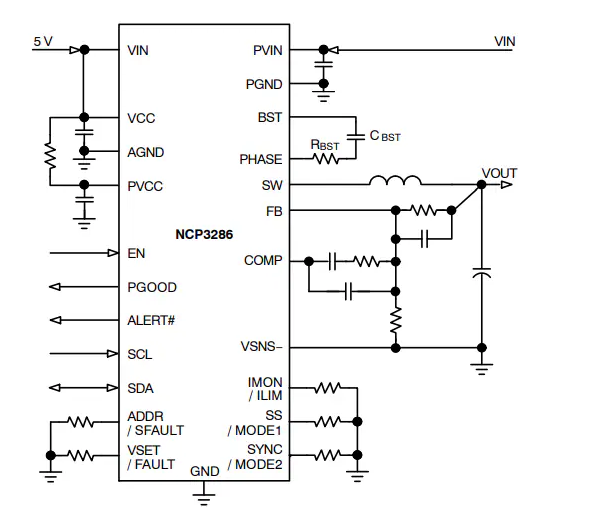

具有外部5V VCC電源的應用電路（LDO禁用）

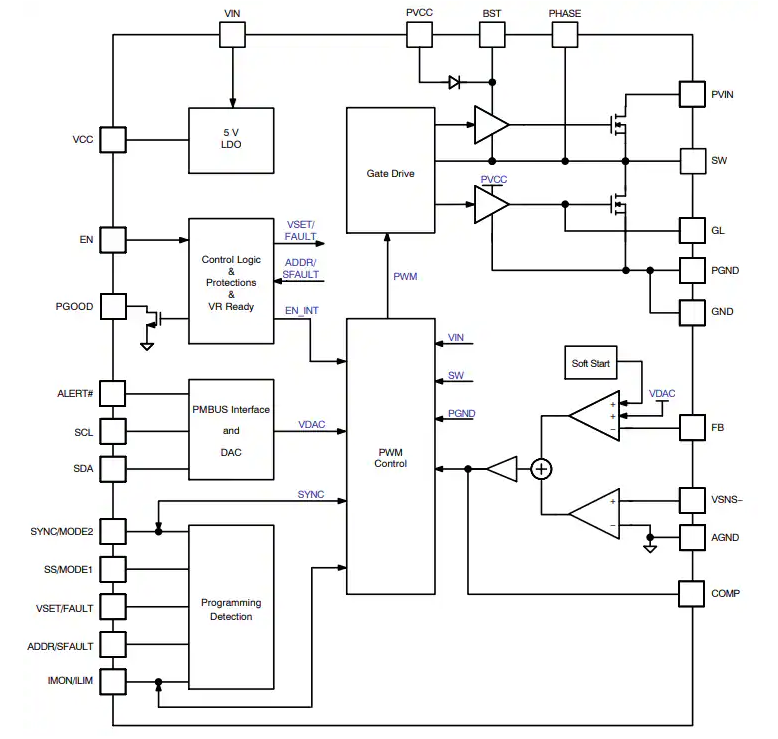

方框圖

二、關鍵特性剖析

2.1 寬輸入輸出范圍

• 輸入電壓：支持3 - 18 V的輸入電壓范圍，并具備輸入前饋功能，能有效應對輸入電壓的波動。
• 輸出電壓：輸出電壓范圍為0.5 - 5.5 V，且支持遠程輸出電壓感測，可確保輸出電壓的精確調節。

2.2 高電流處理能力

單個NCP3286可提供40 A的連續輸出電流，通過2、3或4個設備并聯，可實現高達160 A的輸出電流，滿足不同功率需求的應用。

2.3 靈活的編程功能

• 固定頻率電流模式控制：可編程的固定頻率電流模式控制，可根據不同應用需求調整開關頻率和電流限制。
• 多種保護功能：具備過流保護、過壓保護、欠壓保護等多種保護功能，且保護模式可選擇（鎖存或打嗝模式），增強了系統的可靠性。

2.4 集成LDO和其他特性

• 集成5 V LDO：可選擇使用集成的5 V LDO或外部電源，為控制器提供偏置電壓。
• 其他特性：支持可編程的啟動電壓、軟啟動、預偏置啟動等功能，以及電源良好指示和輸出放電功能。

三、典型應用場景

3.1 網絡和電信設備

在路由器、交換機、電信數字基帶和無線電單元等網絡和電信設備中，NCP3286可提供穩定的電源供應，滿足設備對高功率和高效率的要求。

3.2 服務器和計算機系統

在服務器、臺式計算機、筆記本電腦和游戲設備等計算機系統中，NCP3286可用于為CPU、GPU等核心組件提供精確的電源，確保系統的穩定運行。

3.3 高密度電源解決方案

在高密度電源模塊和通用負載點（POL）調節器等應用中，NCP3286的可堆疊特性和高功率密度使其成為理想的選擇。

四、應用設計要點

4.1 主從配置

4.2 PMBus地址選擇

4.3 輸出電壓設置

根據所需的輸出電壓（VOUT），選擇合適的VOUT Scale設置。對于VOUT Scale不等于1的情況，需要從VOUT到FB到VSNS - 連接一個等效比例的電阻分壓器。同時，根據所需的VOUT Scale級別和軟啟動時間（TSS），選擇RSS/MODE1對應的電阻值（RPIN）。

4.4 啟動電壓設置

根據目標啟動VOUT電平（VBOOT）和已確定的VOUT Scale設置，選擇RVSET/FAULT對應的電阻值（RPIN）。在初始上電或輸入電源循環后，VOUT_COMMAND寄存器（21h）將自動加載由RVSET/FAULT確定的VOUT電平。

4.5 頻率設置

根據所需的每相開關頻率和要實現的總相數，選擇RSYNC/MODE2對應的電阻值（RPIN）。在初始上電時，F(xiàn)REQUENCY_SWITCH（33h）和INTERLEAVE（37h）寄存器將根據所選的RSYNC/MODE2值加載默認值。

4.6 電流限制設置

通過RIMON/ILIM設置每相谷底電流限制（IVLY）和保護模式（打嗝/鎖存模式）。在初始上電或輸入電源循環后，相關寄存器將自動加載由RIMON/ILIM確定的默認級別。

五、保護功能詳解

5.1 過流保護（OCP）

NCP3286采用逐周期谷底電流限制（IVLY）閾值來保護調節器。OCP檢測從軟啟動斜坡開始，直到關機。如果OCP事件持續超過32個連續開關周期，設備將進入故障狀態（打嗝或鎖存模式）。

5.2 輸出欠壓保護（UVP）

UVP檢測從軟啟動結束時PGOOD信號有效開始，直到關機。當FB引腳電壓低于由VOUT_UV_FAULT_LIMIT寄存器（44h）設置的VUVP_TH時，NCP3286將強制PGOOD信號為低，并關閉兩個功率MOSFET。

5.3 輸出過壓保護（OVP）

OVP在軟啟動開始直到關機、鎖存或打嗝空閑時間內有效。當FB引腳電壓超過由VOUT_OV_FAULT_LIMIT寄存器（40h）設置的VOVP_TH閾值，且持續時間超過TD_OVP時，OVP將被觸發，PGOOD信號將被強制為低。

5.4 熱關斷保護（TSD）

當芯片溫度（TJ）達到熱關斷閾值（TSD）時，整個設備將被強制關機，以防止嚴重過熱。一旦熱保護觸發，整個芯片將保持關閉狀態，直到TJ冷卻到TRST，然后自動恢復并開始軟啟動序列。

六、PCB布局指南

良好的PCB布局對于確保NCP3286的正常運行、提高效率和降低噪聲至關重要。以下是一些關鍵的布局要點：

6.1 偏置去耦

將去耦電容盡可能靠近控制器的VCC和VDRV引腳放置。VCC引腳的濾波電阻應小于2.2 Ω，以防止出現大的電壓降。

6.2 輸入電源去耦

合理放置和布線輸入電容，以保持最短的電流回路長度，減少寄生電感、輸入電壓尖峰和噪聲發射。通常，在PVIN和PGND引腳附近放置一個低ESL的MLCC電容，以降低高頻噪聲。

6.3 功率路徑

對于高電流路徑，如PVIN、VOUT、SW和PGND，應使用盡可能寬和短的走線，以最小化串聯ESL和ESR，減少功率損耗和溫度上升。

6.4 開關節點

SW、PHASE和BST引腳包含高電壓不連續開關波形，應注意避免與敏感信號（如FB、VSNS - 和COMP）發生電容耦合。建議在PCB設計中添加RC緩沖組件位置，以提供額外的阻尼，降低SW峰值電壓。

6.5 自舉電路

自舉電容（CBST）和串聯電阻（RBST）應使用低阻抗路徑直接連接在BST和PHASE引腳之間。串聯電阻用于限制SW峰值電壓，特別是在高VIN電平下。

6.6 電壓感測

使用Kelvin感測對從FB和VSNS - 引腳路由到遠程感測點。感測對最好在實心GND平面上布線，避免靠近開關節點或其他噪聲源。

6.7 補償網絡

連接到FB和COMP的RC網絡的所有組件應盡可能靠近IC引腳放置，并注意避免走線靠近噪聲源。

6.8 接地

將暴露的PGND焊盤通過多個過孔直接連接到GND平面。建議使用多個系統GND平面，并將AGND引腳在靠近IC的AGND引腳處通過低阻抗路徑連接到系統GND平面。

6.9 主從信號

在多相/堆疊系統中，主從互連應使用低阻抗走線，避免開關噪聲源。特別是COMP信號的布線應格外注意。

6.10 熱布局考慮

確保IC下方的大暴露焊盤（DAP）牢固焊接。通過使用多個GND層和在IC周圍大量應用熱過孔，可改善散熱效果。在可能的情況下，使用大面積銅箔，以提高熱傳導和輻射。同時，應將電感遠離IC，以分散熱源，減少附近的熱量積聚。

七、總結

NCP3286作為一款高性能的同步降壓調節器，憑借其寬輸入輸出范圍、高電流處理能力、靈活的編程功能和豐富的保護特性，在網絡、電信、服務器和計算機等眾多應用領域具有廣泛的應用前景。在實際設計中，電子工程師們需要根據具體應用需求，合理配置NCP3286的參數，并遵循PCB布局指南，以確保系統的穩定性和可靠性。希望本文能為工程師們?cè)谑褂肗CP3286進行電源設計時提供有益的參考。
