在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中將網線命名為數字通信用聚烯烴絕緣水平對絞電纜，例如超五類非屏蔽網線在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中被稱為非屏蔽 5e 類實心聚烯烴絕緣聚氯乙烯護套水平對絞電纜，其產品標記為：HSYV–5e 4×2×0.5，在這里，我們將數字通信用聚烯烴絕緣水平對絞電纜統稱為網線。

網線，作為現代信息社會中不可或缺的基礎傳輸介質，是構建局域網(LAN)和連接互聯網的關鍵組件，網線的部署對于確保穩定、高速的網絡連接非常重要，尤其是在越來越多設備依賴于互聯網的今天。

那么，網線作為網絡傳輸?shù)闹匾獦蛄?，它的結構是怎么樣的?每個結構又有什么作用呢?

網線的主要結構

隨著時代的進步，人們對于網絡的需求也越來越高，網線作為網絡傳輸?shù)臉蛄海漕愋鸵彩嵌喾N多樣，不同的網線在結構組成上略有不同。網線按其屏蔽類型分為非屏蔽和屏蔽兩種結構。

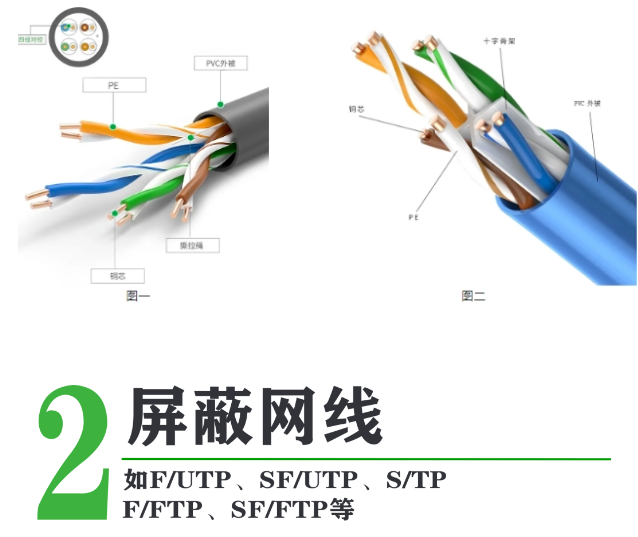

超五類非屏蔽網線一般由導體、絕緣、撕裂繩、護套等結構組成(如圖一);

六類/超六類非屏網線一般由導體、絕緣、撕裂繩、十字骨架、護套等結構組成(如圖二);

六類/超六類非屏網線在組成結構上比超五類非屏蔽網線增加了十字骨架;

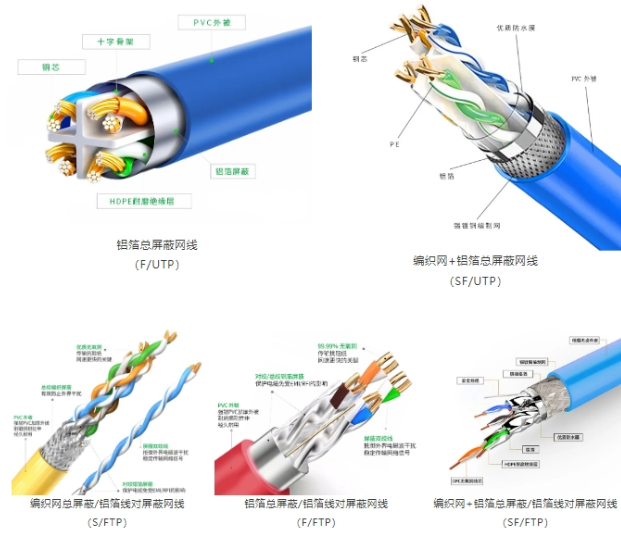

屏蔽網線一般由導體、絕緣、撕裂繩、十字骨架、護套、地線、鋁箔屏蔽層、編織網屏蔽層等結構組成。

按屏蔽類型可細分為纜芯總屏蔽、線對單獨屏蔽、纜芯總屏蔽加線對單獨屏蔽。

屏蔽網線一般由導體、絕緣、撕裂繩、十字骨架、護套、地線、鋁箔屏蔽層、編織網屏蔽層等結構組成。

按屏蔽類型可細分為纜芯總屏蔽、線對單獨屏蔽、纜芯總屏蔽加線對單獨屏蔽。

網線各結構的作用

01導體

導體是網線的重要組成之一，導體的純度、直徑、圓度、抗拉強度、斷裂伸長率等都會對網線的性能產生直接的影響。

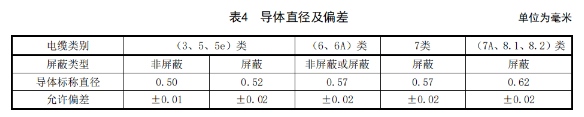

如下圖所示，在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定：網線導體應采用實心銅導體，導體表面應光滑、圓整、無氧化和無機械損傷。導體材料應符合GB/T 3953-2009中TR型軟圓銅線要求。網線銅導體接頭處的抗拉強度應不小于85%，成品網線的導體斷裂伸長率應不小于12%。對網線的銅經也有詳細的規定，例如，超五類非屏蔽網線的銅經范圍為0.50±0.01mm;六類和超六類網線的銅經范圍為0.57±0.02mm等。

網線采用八根銅導體，每兩根按一定的密度纏絞在一起，在傳輸電信號時相互之間輻射出的電磁波就會相互抵消，可以降低干擾。

圖三

02絕緣

網線絕緣層是指包裹在網線電纜導體外部的隔離層。能夠?qū)?dǎo)體從外界環境中隔離開來，防止導體與外部材料接觸而導致短路或電氣失效。同時，絕緣材料也可以起到保護導體的作用，防止導體受到機械損傷和外部介質腐蝕等。

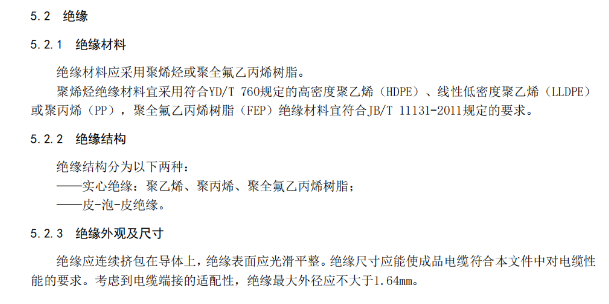

如下圖所示，在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定，絕緣材料應采用聚烯烴或聚全氟乙丙烯樹脂，絕緣層結構分為實心絕緣和皮-泡-皮絕緣，網線絕緣層的外徑應不大于1.64mm。

03十字骨架

網線的十字骨架是由兩個交叉的塑料片組成,位于雙絞線的中間用來支撐和保護線纜內部的結構。

在數據傳輸過程中，線纜需要承受各種外部和內部的壓力和拉力，而十字骨架的存在可以增加線纜的強度和穩定性，防止線纜損壞或折斷，從而確保數據傳輸?shù)姆€(wěn)定性和安全性;同時能夠避免絞線間的干擾,降低噪音和失真,從而提高數據傳輸質量和速率。與六類和超六類網線相比，超五類網線的傳輸速率和帶寬相對較小，其線對之間的相互干擾程度較低，在沒有十字骨架的前提下，超五類網線也能夠達到使用要求。

04撕裂繩

撕裂繩主要有兩個作用，一是加強網線整體的抗拉性，起到加強筋的作用;二是可是方便破開網線外皮。

05護套

網線外被護套是保護網線內部線芯的重要部分。

作用：1、保護內部線芯：軟膠護套可以防止網線內部線芯受到外界環境的損害，如水、灰塵、紫外線等，從而延長網線的使用壽命;2、增強柔韌性：軟膠護套可以增加網線的柔軟性，使其更容易彎曲和安裝，從而方便用戶使用;3、防止糾纏：軟膠護套可以防止網線內部的線芯相互摩擦和糾纏，保持網線的整潔和美觀。

在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定，護套材料應采用聚氯乙烯、低煙無鹵阻燃聚烯烴或聚全氟乙丙烯樹脂。

在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定，護套材料應采用聚氯乙烯、低煙無鹵阻燃聚烯烴或聚全氟乙丙烯樹脂。
