傳統傳感器解決方案執著于“物理完美對齊”的執念，要求磁鐵與傳感器芯片同軸貼合，試圖成為物理世界的完美鏡子，任何鏡像偏差都被視為缺陷，這不僅抬高了機械設計與裝配的門檻，更讓許多復雜工況下的精準檢測成為難題。而MT6709，則像是一個“理解者”——它接受現實世界的不完美，通過對外部模擬信號進行角度解碼計算并補償偏差，實現精準的離軸(Off-Axis）0~360°絕對角度檢測，適應現實場景的偏差與復雜性。

一、技術解碼：重構信號鏈

MT6709作為一款針對外部線性霍爾輸入的正、余弦模擬信號進行角度計算的解碼芯片，一個強大的“信號翻譯與校正中樞”，其工作流程清晰而高效：

1、信號采集：當轉動軸帶動一個簡單的單對極磁環（一個N極、一個S極）旋轉時，周圍四顆互成90°對稱布置的線性霍爾芯片會感應并輸出原始的差分正、余弦模擬信號，這些信號會被MT6709接收。

2、信號預處理：接收的模擬信號會經MT6709的內置儀表放大器放大、濾波，至ADC中。

3、模數轉化與計算：信號經高性能ADC數字量化后，送入DSP單元，通過校準參數補償失調、幅度及相位誤差，解碼出17位絕對角度數據。

4、多形式輸出：角度數據可通過3線SPI直接讀取，或編碼為增量ABZ、電機換相UVW、簡化PWM信號，適配不同主控系統。

此外，MT6709芯片還采用高集成化設計，功能系統中除低壓差穩壓模塊（LDO）、時鐘振蕩器（OSC）外，還包含：

EEPROM：3.0~5.5V用戶可編程的電可擦除可編程存儲器模塊，數據保存時間達10年（150℃下），擦寫次數≥100次；

模擬前端：儀表放大器+抗混疊濾波器，確保模擬信號完整性；

診斷模塊：實時監測信號幅度、電源電壓、EEPROM數據，通過STATUS/FAULT引腳輸出狀態；

配置寄存器：支持通過SPI編程校準模式、輸出分辨率、零位位置等參數。

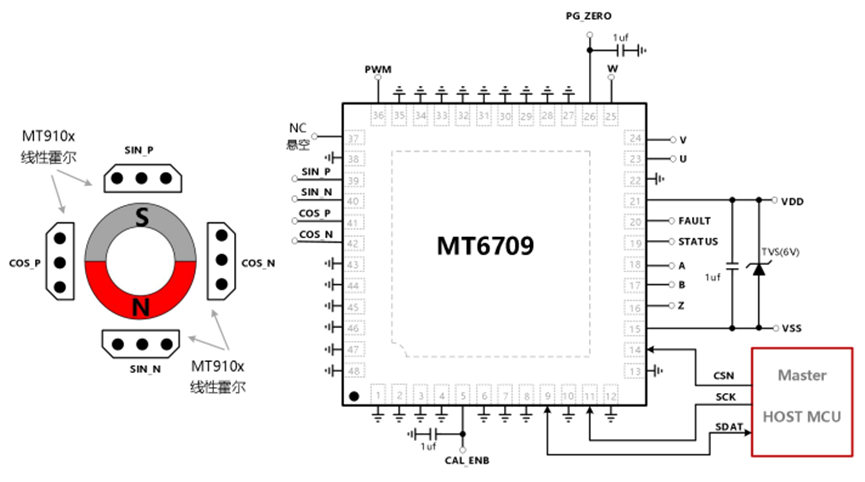

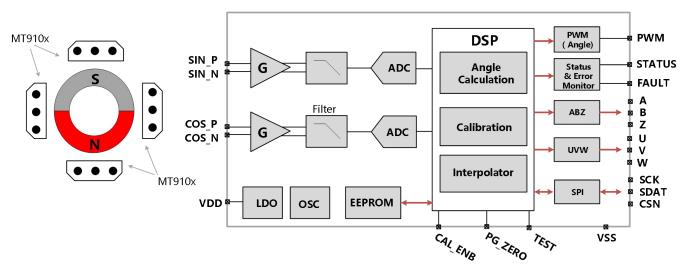

原理圖 功能框圖

二、自動校準：精度補償升級

MT6709的核心優勢在于提供了用戶端簡潔自校準模式——無需和MT6709芯片進行數據交互、無需參考源，只需運動若干周期，就可以補償外部輸入的正、余弦信號的失調、幅度和相位等誤差，校準后INL可達±0.2°。該模式要求磁環連續轉動，但可以是非勻速的，具體步驟為：

1、安裝固定好芯片和磁環的相對位置；

2、確保輸入信號能夠在40周期/分鐘~3000周期/分鐘這個速度區間，保持16個周期；

3、通過將CAL-ENB引腳拉低（或?qū)⒓拇嫫鳌癝OFT-AUTOCAL”寫1），使得芯片進入自校準狀態；然后通過STATUS引腳輸出的PWM波形，或者“CAL-STATE”寄存器的值，來判斷芯片的自校準狀態。自校準成功，芯片會自動保存校準參數，結束后需等待500ms，再將CAL-ENB引腳拉高或者將“SOFT-AUTOCAL”寄存器寫0，以退出自校準模式；

4、若校準失敗需再次校準，需給MT6709重新上電。

同時MT6709還提供用戶端勻速自校準模式，可進一步補償INL至±0.1°。該模式需將磁環和芯片固定好后，通過配置寄存器“AUTO_CAL_MODE”的值（0×4）使得芯片處于勻速自校準模式（芯片出廠默認配置為簡潔自校準模式），確保按角度輸出增加的方向勻速運行；磁環勻速運動起來后，可通過配置“AUTO_CAL_FREQ”寄存器，來選擇合適的轉速區間，之后步驟與簡潔自校準模式一致。

三、性能維度：全方位接口與卓越可靠性

工業領域的一個現實困境是協議碎片化，而MT6709的魅力在于它提供了一個全面而靈活的數據輸出生態系統，能無縫對接各種主控系統：

核心數據：提供17位高分辨率的絕對角度數據，可通過3線SPI接口直接讀取，支持鎖存角度功能，數據刷新標志位可配置，滿足對絕對位置信息有苛刻要求的應用。

增量編碼：可生成最高2500脈沖/周期或10000步/周期的ABZ增量信號，且任意整數分辨率用戶可編程，完美兼容市場上絕大多數伺服驅動器與控制器。

電機驅動：提供可編程的UVW換相信號輸出，分辨率支持1至63對極/周期，可直接用于無刷直流（BLDC）電機的換相控制。

簡化通信：還提供單線PWM輸出，能以12位分辨率傳輸角度信息，為資源有限的微控制器系統提供了簡潔的選擇。

在可靠性方面，MT6709遵循工業與汽車電子級的標準。它工作電壓范圍覆蓋3.0V至5.5V；工作溫度橫跨-40℃至125℃的嚴苛環境；靜電防護（ESD）能力超過4000V；采用緊湊的QFN7×7封裝，在惡劣的電氣與物理環境中也能穩定運行。同時MT6709低延遲高穩定：勻速工況下系統延時<2us；瞬態噪聲0.01°rms；遲滯窗口0.022°（多檔可編程）。還具備實時診斷功能：通過STATUS和FAULT中斷引腳實時輸出芯片工作狀態和診斷信息，提升系統可靠性。

產品參數表

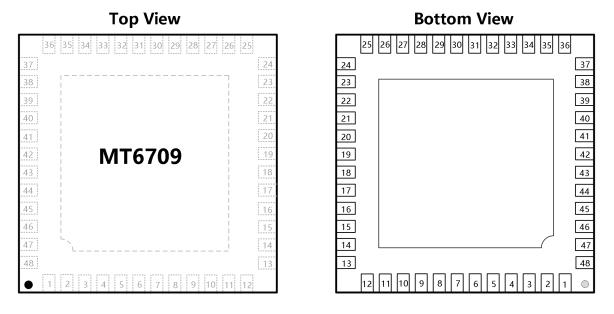

封裝外觀圖

四、應用場景

工業自動化領域：協作機器人關節角度反饋（離軸安裝降低機械設計難度）、傳送帶位置控制、旋轉平臺定位；建議電源端并聯≥0.1μF去耦電容，加TVS管提升EMC性能。

電機控制領域：無刷直流電機、永磁同步電機的轉子位置檢測，幫助實現精確的磁場定向控制。

汽車電子領域：電子助力轉向系統、油門踏板位置檢測、懸架高度測量等汽車應用，寬溫與高ESD防護，適配車載惡劣環境。

消費電子領域：旋鈕控制、游戲設備、健身器材等需要角度測量的消費類產品，緊湊封裝、低功耗電流適配消費電子領域。

離軸應用：在無法對軸安裝的特殊機械結構中，MT6709配合適當?shù)拇怕吩O(shè)計，能夠?qū)崿F(xiàn)精確的離軸角度檢測。

典型應用參考電路

五、結語：國產優選

MT6709等離軸方案的出現，不僅是傳感芯片技術的升級，更詮釋了新的發展理念——不再是追求“絕對理想的物理適配”，而是通過智能算法與集成化設計，適配現實場景的多樣性與復雜性。從工業機器人的關節運動到汽車的轉向系統，從消費電子的旋鈕到特種機械的定位，MT6709憑借“寬電壓、高防護、多輸出、易校準”的綜合優勢，成為國產角度檢測芯片的優選方案之一。

MT6709不僅可降低設備設計與裝配門檻，更能以穩定的性能和自主供應鏈，為各行各業的智能化升級注入“精準感知”核“芯”動力。如需了解更多有關MT6709的信息或申請樣品，可聯系官方授權代理商：sales@chiplinkstech.com，微信公眾號：智聯微-電機控制芯片，官網：https://www.chiplinkstech.com/，提供選型服務和技術支持，期待與您攜手合作。
