直流伺服動力電源

伺服電機是火箭伺服系統的核心組成部分，其核心功能是精確、快速、可靠地執行飛行控制計算機的指令，通過擺動發動機的噴管，改變發動機推力的方向，從而產生控制力矩，實現對火箭姿態（俯仰、偏航、滾動）和飛行軌跡的穩定與控制。

技術難點

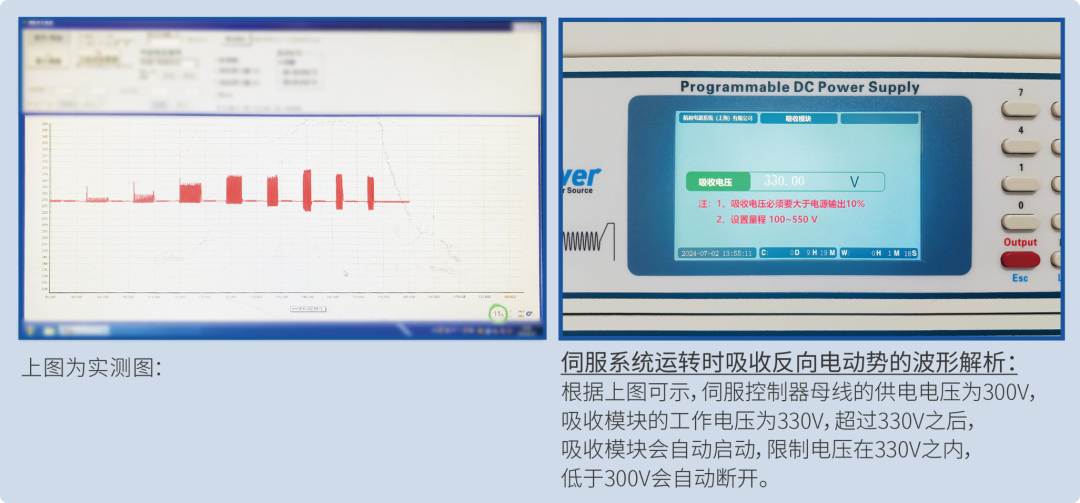

當電機在測試運轉時，會產生反向電動勢。這是一種由于電機的旋轉產生的電磁感應現象，導致產生的電動勢與電源電壓相反。具體來說，當電機的轉子在磁場中旋轉時，會改變磁場的強度和方向，這種變化會在伺服電機的定子線圈中產生感應電動勢，即反向電動勢。

反向電動勢如果無法被電源有效吸收，會對伺服控制器造成沖擊，伺服控制器會因反向電動勢過高而損壞，進而影響整個伺服系統正常工作。因此，吸收反向電動勢是保護伺服控制器的重要措施。

客戶需求

客戶是一家專注高可靠性火箭伺服系統研發的公司，在測試過程中需要能夠精準模擬伺服系統在火箭飛行時所面臨的極端工況，為滿足測試需求，對電源設備提出了以下要求：

1. 輸出電壓：≥500VDC；

2. 輸出電流：≥360A；

3. 泄放吸收時間＜500μs；

4. 負載設備具有遠程監控能力；

5. 制動模塊電壓具有遠端檢測功能；

6. 制動保護模塊需硬件冗余；

7. 具有光纖遠程控制，獨立或同步控制電源啟停。

伺服傳動系統專用解決方案

航裕電源依據客戶需求，提供伺服傳動系統專用測試解決方案——直流伺服動力電源。

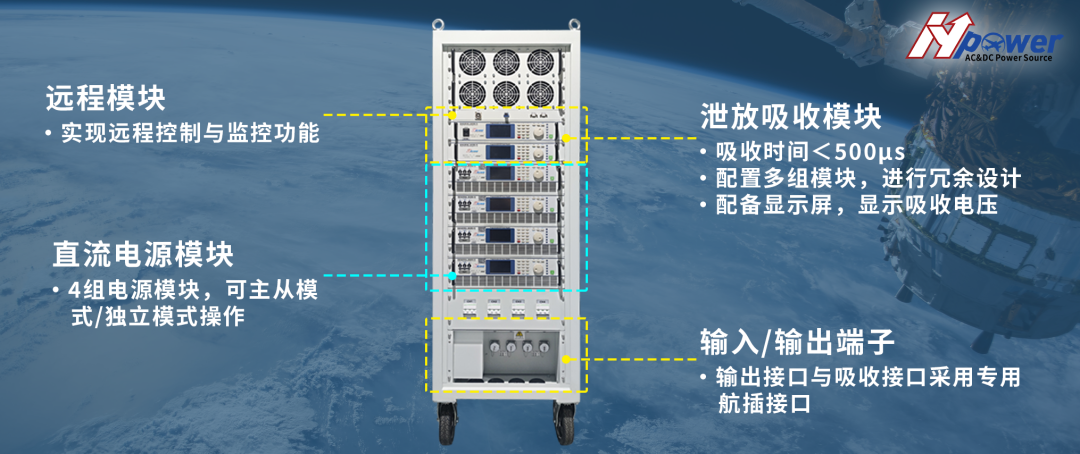

此方案采用航裕專用泄放吸收模塊，其吸收時間＜500μs，配置多組模塊并進行冗余設計，以確保能持續提供不間斷保護；通過減震機柜進行安裝固定，可保證伺服電機在頻繁啟停、緊急變向等高強度工況下，控制器零沖擊、零損壞，進而保障伺服電機持續穩定運轉；搭配光端機穩定地傳輸與接收信號，與專用上位機軟件連接，能夠獨立或同步控制電源的啟停。

直流伺服動力電源操作演示及介紹

方案核心技術優勢

1.高速度吸收反向電動勢：

·伺服電機要求精確的控制和快速的響應，航裕專用泄放吸收模塊，吸收時間<500μs，有效滿足伺服電機需求。

雙向電源的吸收時間通常在5ms-10ms之間，較長的吸收時間可能導致系統在面對突發情況時無法及時做出調整，從而影響系統的正常運行。

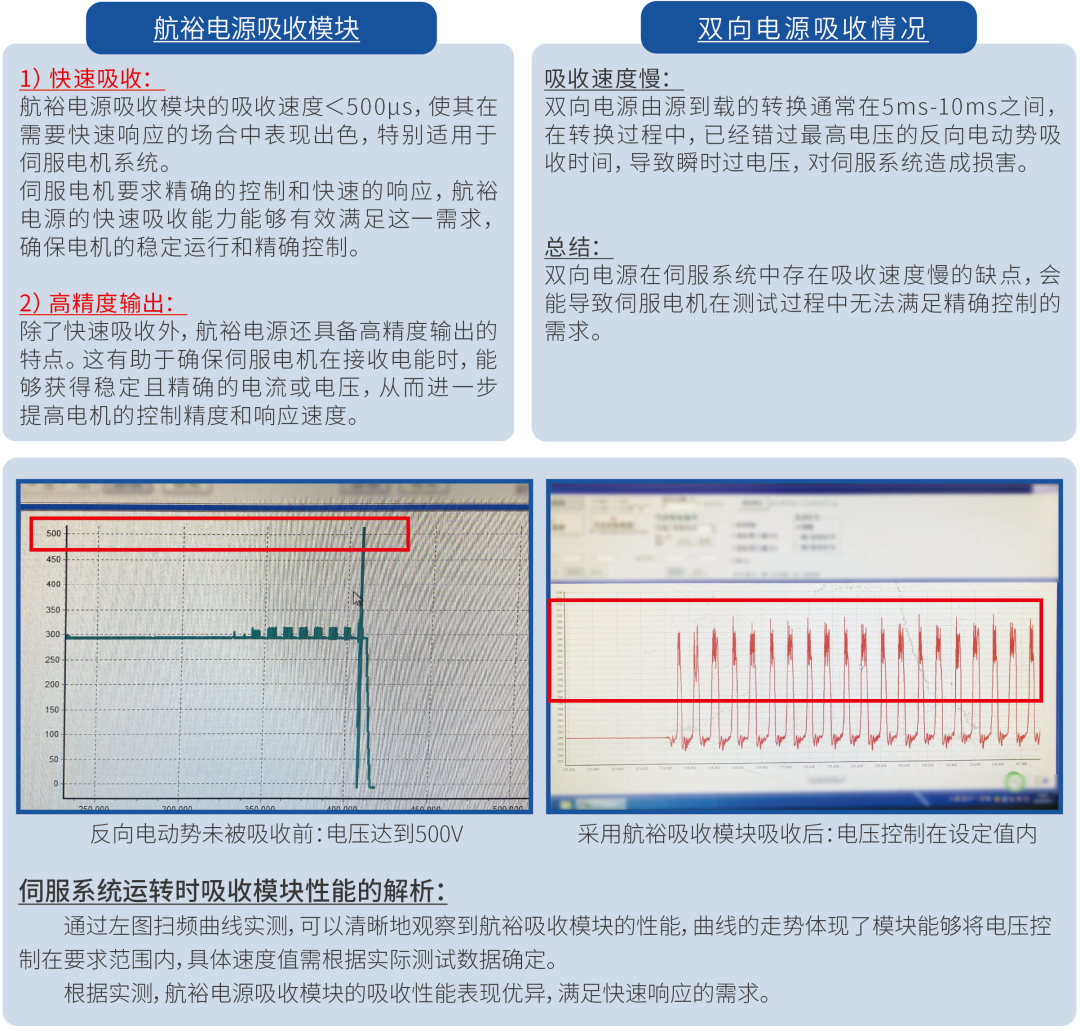

航裕電源泄放吸收模塊與雙向電源的優勢對比如下：

2.模塊化冗余設計：

·泄放吸收模塊支持多組并聯與冗余配置；

·當一組模塊發生故障時，另一組模塊會立即接管負載，確保系統正常運行?；

·提供不間斷的保護，極大提升系統的可用性與后期維護的便捷性。

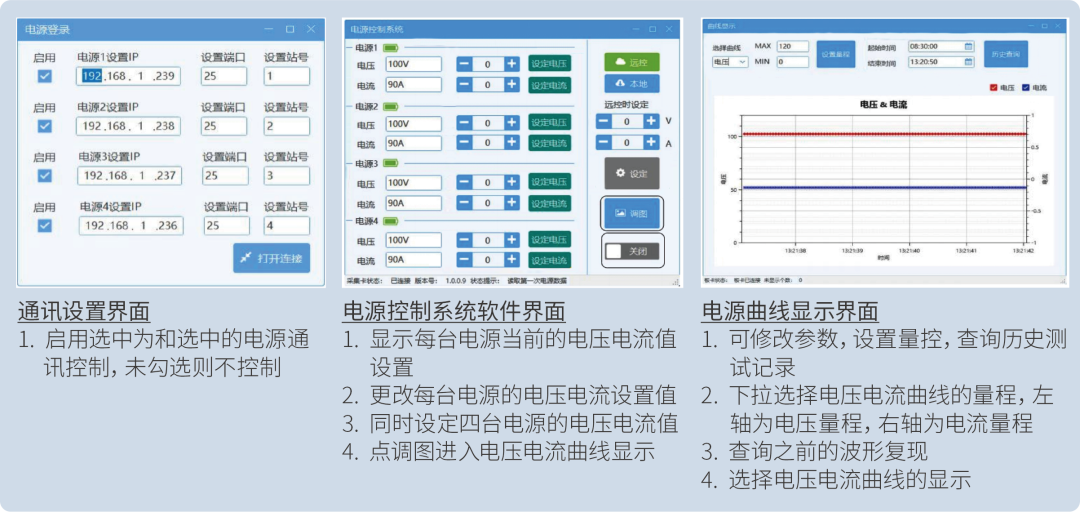

3.智能控制與穩定通信

·配備專用上位機軟件，支持對電源模塊進行統調或單調，精確設定電壓、電流參數；

·軟件界面可顯示并記錄輸出電壓、電流曲線，便于數據分析與系統診斷；

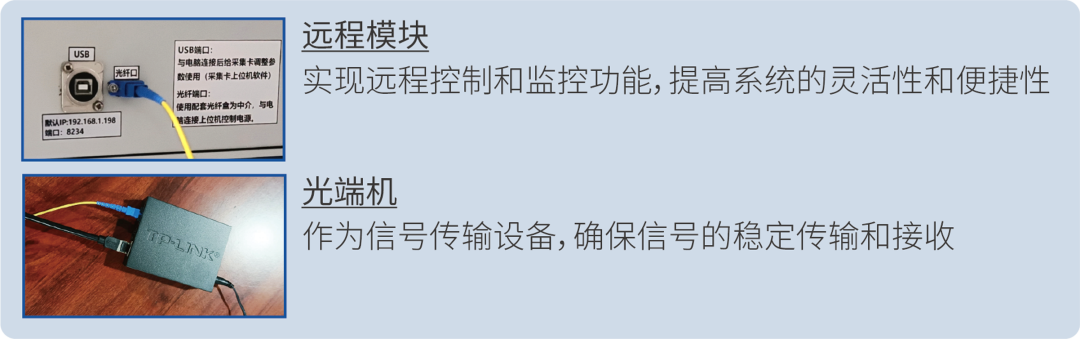

·配備遠程模塊，實現遠程控制和監控功能，提高系統的靈活性和便捷性；

·采用光端機穩定傳輸技術，實現控制信號的無延遲、無丟包傳輸，保障指令執行的絕對同步與可靠性。

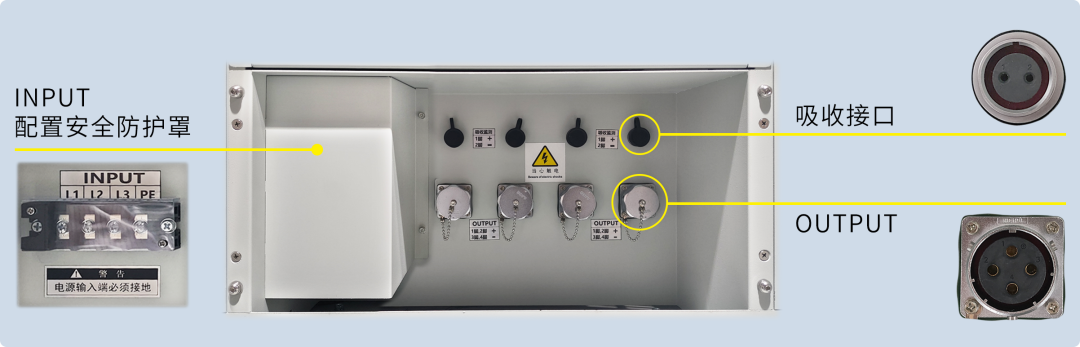

4. 專用高可靠性接口：

·吸收接口和輸出接口均采用伺服傳動系統專用的航插接口，連接穩固，抗振性強，滿足伺服傳動系統在復雜電磁與振動環境下的高可靠性連接需求。

產品介紹及選型

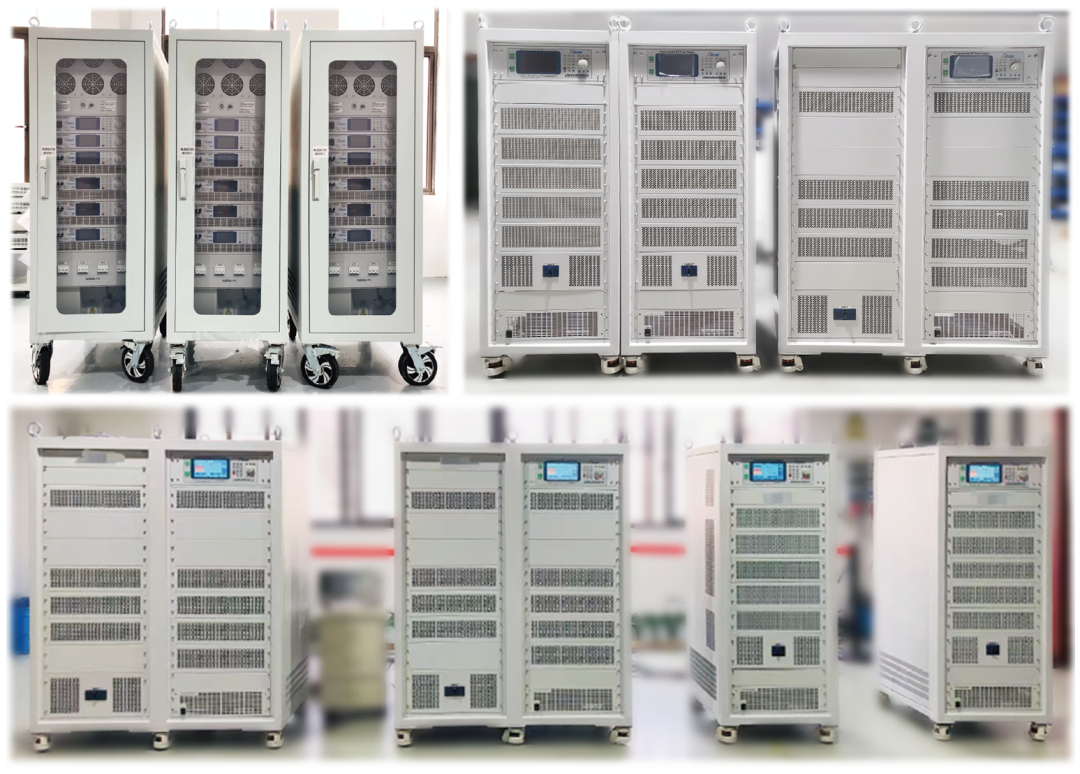

客戶案例

航裕電源始終以“服務國家戰略”為錨點，深耕中國測試電源技術的自主創新。在航空航天這一對可靠性要求極嚴苛的領域，動力的穩定與安全是成功的基石。航裕電源自主研發生產的直流伺服動力電源，不僅是能量的供給者，更是系統安全的堅定守護者。

未來，航裕電源將繼續以技術創新為引擎，加速中國測試電源技術騰飛，為國家高端產業發展與戰略安全貢獻更多“航裕力量”！
