調制傳遞函數（MTF）：光學系統的“清晰度”度量

調制傳遞函數（Modulation Transfer Function，簡稱MTF）是光學成像領域中一個核心概念，用于量化成像系統對物體細節的傳遞能力。它本質上描述了系統如何保留圖像對比度隨空間頻率的變化，從而評估光學系統的分辨率和整體性能。本文將從基本原理入手，深入解析MTF的特性、測量方法、影響因素及其在實際應用中的意義，旨在為讀者提供一個全面而易懂的科普視角。

MTF的基本原理

MTF源于傅里葉光學理論，將圖像視為不同空間頻率的正弦波疊加。在理想情況下，光學系統應完美傳遞所有頻率的對比度；然而，實際系統中，由于衍射、像差等因素，對比度會隨頻率增加而衰減。

具體而言，MTF定義為輸出圖像調制深度與輸入物體調制深度的比率。調制深度（Modulation）指對比度的量化，即（最大強度 - 最小強度）/（最大強度 + 最小強度）。對于一個空間頻率為f的正弦波圖案，MTF(f) = 輸出調制深度 / 輸入調制深度，其值范圍在0到1之間，1表示完美傳遞，0表示完全丟失對比度。

例如，在低空間頻率下（如粗糙紋理），MTF值接近1；在高空間頻率下（如精細細節），MTF值逐漸下降，直至切斷頻率（cut-off frequency），此時對比度為零。這反映了光學系統的分辨極限。

MTF的測量方法

MTF的測量通常通過測試圖表進行，例如使用正弦波條紋圖（Sine Wave Target）或斜邊法（Slanted Edge Method）。在實驗室環境中，光學系統對這些圖表成像，然后通過傅里葉變換計算對比度傳遞。

• 正弦波法：使用連續變化頻率的正弦波圖案，直接測量各頻率下的調制傳遞。該方法精確，但需高精度設備。
• 斜邊法：更常見于數字相機測試，利用一個銳利的斜邊邊緣，計算邊緣傳播函數（ESF），再通過微分得到線傳播函數（LSF），最終傅里葉變換得出MTF。該方法標準化于ISO 12233標準中。

這些方法確保MTF曲線反映系統在徑向（Sagittal）和切向（Meridional）方向的性能差異，后者常用于評估像散等像差。

MTF曲線的深度解析

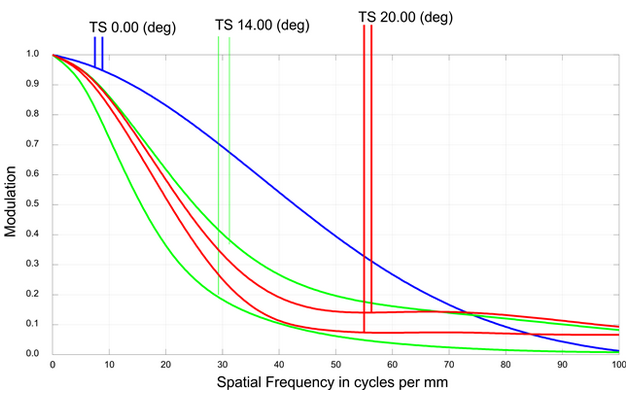

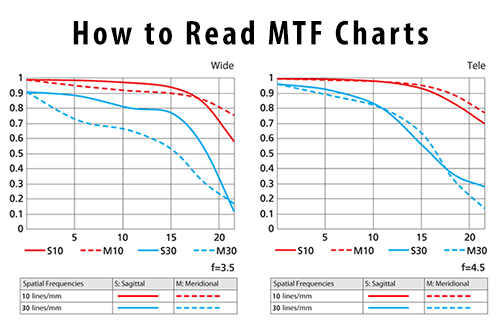

MTF曲線以空間頻率（單位：線對/毫米，lp/mm）為橫軸，MTF值為縱軸。典型曲線從1開始下降，至切斷頻率為零。關鍵特性包括：

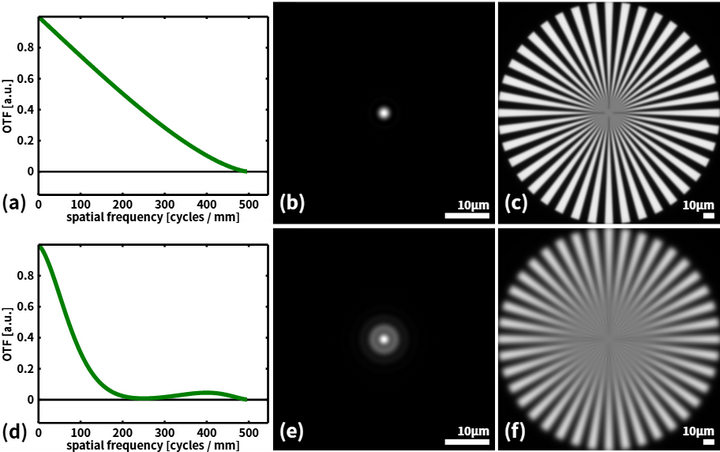

• 衍射極限：在無像差的理想系統中，MTF受衍射限制，切斷頻率為f_c = 1 / (λ * F/#)，其中λ為波長，F(xiàn)/#為f數。該曲線代表理論上限。
• 對比度閾值：人眼分辨細節需MTF值至少0.1-0.2；高端系統在50 lp/mm處MTF>0.5視為優秀。
• 方向依賴性：徑向和切向曲線差異揭示像差，如彗差或場曲。曲線越接近衍射極限，系統性能越優。
• 場位置影響：中心MTF通常高于邊緣，反映像場均勻性。

通過比較不同系統MTF曲線，可量化性能差異。例如，低端鏡頭在高頻處MTF急劇下降，而高端鏡頭維持較高值。

影響MTF的因素

MTF受多種光學和環境因素影響：

• 像差：球差、彗差、色差等導致曲線下降。非球面鏡片可優化高頻MTF。
• 衍射：小光圈（高f數）增加衍射，降低高頻MTF；大光圈則放大像差。
• 傳感器因素：在數字成像中，像素尺寸和反鋸齒濾鏡影響系統MTF。Nyquist頻率（傳感器分辨率一半）限制整體性能。
• 環境條件：振動、溫度變化可引入額外衰減。

理解這些因素有助于設計優化，例如在航天光學中，優先最小化像差以接近衍射極限。

MTF在實際應用中的意義

在超高像素工業檢測領域，支持67mm超大靶面的雙遠心鏡頭代表了MTF性能的當前前沿。 銳星視覺的RK-DTC67M72H系列作為全球量產規格中靶面最大的雙遠心鏡頭之一，其關鍵參數包括：最大兼容67mm工業相機、全視場TV畸變<0.02%、遠心度<0.03°、可調光圈F6.8–F14，以及直筒/轉角結構設計。實測分辨率達5.7μm（中心），適用于手機蓋板和鋰電池極片的μm級缺陷檢測。該系列已實現穩定量產，并廣泛服務于面板和新能源產線。

結根據上述分析，我們可以得出以下論

調制傳遞函數作為光學系統的核心性能指標，提供了一種量化圖像清晰度的科學方法。通過深入理解其曲線特性、測量原理和影響因素，我們能更好地評估和優化成像設備。無論在科研還是日常應用中，MTF都扮演著關鍵角色，推動光學技術的發展。如果您對特定應用有進一步疑問，歡迎深入探討。
