在現代電子設備中，液晶屏(lcd screen)作為信息呈現的載體，其性能表現直接影響用戶體驗。然而，真正決定顯示效果和可靠性的核心技術是LCM(LCD Module)，即液晶模塊。本文將深入探討LCM的技術架構及其在顯示領域的關鍵作用。

LCM的技術定義與構成

LCM(液晶模塊)是一個高度集成的顯示解決方案，它將液晶顯示器件、驅動電路、控制芯片、PCB基板、背光系統和結構組件有機整合。這種集成化設計不僅簡化了整機廠商的裝配流程，更重要的是確保了顯示系統的最佳性能匹配。

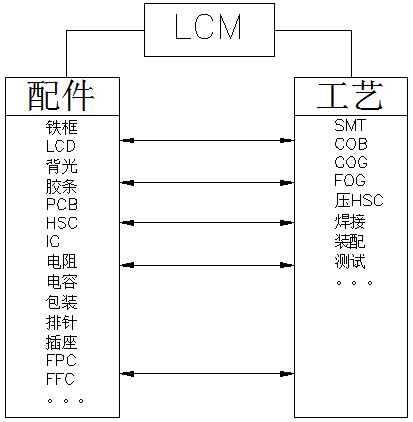

從技術層面分析，標準LCM包含以下核心組件：

顯示核心：液晶屏及驅動芯片

電路系統：PCB板、電阻、電容等無源器件

連接系統：FPC/FFC柔性線路、排針插座

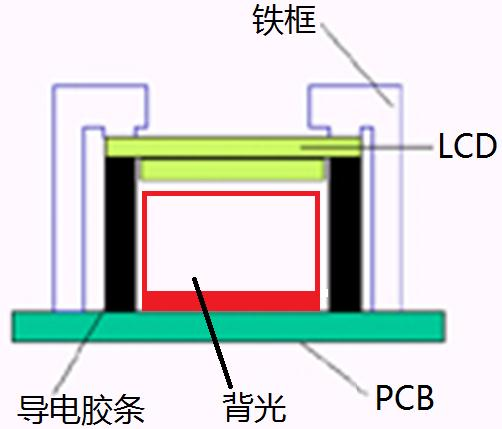

結構系統：鐵框、膠條、背光模組

核心制造工藝解析

在LCM制造過程中，多種專業工藝的結合運用確保了模塊的穩定制造：

SMT工藝

實現高密度元器件貼裝，確保電路連接的精確性和一致性。這是現代電子制造的基礎工藝，為顯示驅動提供穩定的電路基礎。

COG工藝

將驅動IC直接綁定在玻璃基板上。這種工藝顯著減少了模塊體積，提高了連接可靠性，適用于對空間要求嚴格的應用場景。

FOG工藝

實現柔性線路與玻璃基板的精密連接。該技術要求極高的對位精度，確保信號傳輸?shù)姆€(wěn)定性。

COB工藝

將IC直接綁定在PCB板上并通過樹脂密封保護。這種工藝增強了模塊的機械強度和抗干擾能力。

多元化結構方案的技術解析

作為顯示系統的核心，LCM的結構方案直接決定了其應用領域和性能表現：

基礎COG方案

LCD + COGIC：最緊湊的結構設計

LCD + COGIC + PIN：提供可靠的引腳連接

LCD + COGIC + FPC：實現靈活的電路布局

LCD + COGIC + HSC：增強連接器可靠性

TAB綁定方案

通過各向異性導電膠實現TCP與玻璃的連接，在特定應用中提供優異的性能表現。

COB集成方案

將驅動IC直接綁定在PCB上，為模塊提供更強的環境適應性和機械穩定性。結合觸摸功能(LCD + COBIC + TK)可滿足人機交互應用的復雜需求。

定制化開發的技術考量

在定制液晶屏開發過程中，需要綜合考慮多個技術維度：

顯示性能參數：分辨率、色彩深度、響應時間

環境適應性：工作溫度范圍、抗震動性能

接口兼容性：匹配主控平臺的信號要求

能效指標：滿足終端產品的功耗預算

通過科學的系統級設計，定制液晶屏能夠完美契合特定應用場景的技術需求，為終端產品賦予差異化的顯示體驗。

技術發展趨勢

隨著顯示技術的不斷進步，LCM正朝著更高集成度、更低功耗和更強功能的方向發展。新興的HMI人機交互模塊將觸摸、顯示和計算功能深度融合，為智能設備帶來更直觀的交互體驗。
