作為日本立山科學株式會社的官方授權代理，深圳市智美行科技深知碳化硅（SiC）功率器件對溫度監測的苛刻要求。本文將深入剖析立山科學TWT系列NTC如何破解SiC應用中的測溫難題。

碳化硅（SiC）器件以其高頻、高效、高溫工作的特性，正在席卷新能源汽車、光伏逆變器、工業電機驅動等高端功率應用市場。然而，“能力越大，責任越大”，SiC器件對溫度的敏感性和對其監測精度的要求也達到了前所未有的高度。結溫的微小偏差，都可能影響其可靠性、壽命乃至整個系統的安全。傳統的遠程測溫方案已難以勝任，“近身護衛”式的精準溫度監測成為剛需。立山科學TWT系列NTC熱敏電阻，正是為此而生的解決方案。

SiC溫度監測的獨特挑戰

更高的工作結溫：SiC器件理論工作結溫可達200℃以上，遠高于硅基器件，要求溫度傳感器本身能在高溫下長期穩定工作。

更快的開關速度與熱瞬變：高頻開關導致芯片產生快速、局部的溫度波動（熱點），要求傳感器具有極快的熱響應速度，才能捕捉到真實的峰值溫度。

更高的功率密度與散熱需求：更小的芯片尺寸承載更大的功率，熱流密度極高，要求測溫點必須無限貼近發熱源，任何熱阻都會造成嚴重測量滯后。

高壓絕緣要求：在橋式拓撲中，傳感器可能需要監測處于高電位的芯片溫度，必須具備可靠的絕緣性能。

TWT系列：為SiC量身定制的測溫方案

TWT系列的設計，完美回應了上述每一點挑戰。

1. 耐高溫與高可靠性：
TWT系列工作溫度上限達200℃，完全覆蓋SiC器件的常規工作范圍。其采用的無鉛玻璃封裝和氧化鋁基板，材料穩定，在高溫高濕環境下性能衰減極小。同時，產品符合AEC-Q200車規認證，歷經嚴格的可靠性測試，滿足汽車電子等對壽命和穩定性要求極高的應用場景。

2. 極速熱響應：無限貼近熱源

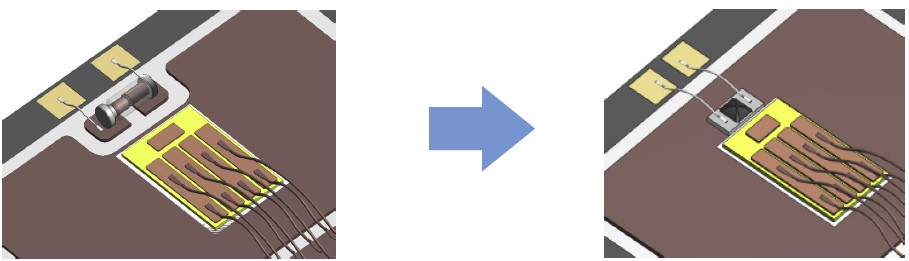

這是TWT系列最核心的優勢。通過背面貼裝（Die-Attach）技術，TWT可以像一顆小芯片一樣，被燒結或焊接在SiC芯片的同一塊DBC/AMB基板上，間距可以控制在1mm以內。

這種“比鄰而居”的安裝方式，使得熱量從SiC芯片到NTC傳感元件的傳導路徑極短，熱阻極低。我們通過有限元熱仿真（FEM）可以直觀地看到其效果：

仿真數據顯示：當SiC芯片結溫以15℃/秒的速度上升至150℃時，采用傳統MELF型NTC的方案，其感知到的溫度嚴重滯后，僅為128.1℃；而TWT系列感知到的溫度高達143.3℃，更接近真實結溫。從響應時間看，TWT僅需10.8秒即可跟蹤到芯片的主要溫升，而MELF方案需要16.2秒。這關鍵的5秒以上差距，在過載或短路等故障條件下，可能就是系統保護成功與否的分水嶺。

3. 氧化鋁絕緣：安全的高壓側測溫
TWT系列集成的Al?O?絕緣層，提供了優異的介電強度。這使得工程師可以大膽地將TWT放置在半橋拓撲的上管（High-Side）SiC芯片旁邊，直接監測其溫度，而無需擔心高壓爬電或擊穿風險。這為實現更精準、更獨立的相溫度控制提供了可能。

應用場景與選型建議

新能源汽車主逆變器：直接監測每個相臂上SiC MOSFET的結溫，實現精準的過溫降載與保護，提升系統輸出能力與可靠性。

車載充電機（OBC）：在PFC或DC-DC級的高壓SiC器件旁安裝TWT，優化熱管理策略。

光伏/儲能逆變器：用于監測關鍵功率模塊溫度，實現智能風冷控制，提升效率與壽命。

工業伺服驅動器：在緊湊型智能功率模塊（IPM）中集成，提供關鍵溫度反饋。

選型時需關注：除了根據電路分壓需求選擇阻值（如10kΩ, 100kΩ）外，應優先選擇B值在4000K左右的型號，其在高溫段具有更好的靈敏度。同時，±1%的高精度型號能最大程度減少個體差異，簡化軟件校準。

結語

SiC技術正在開啟功率電子的新紀元，而與之配套的“感知系統”也必須同步進化。日本立山科學TWT系列NTC熱敏電阻，通過其創新的貼裝結構、優異的絕緣性能和極快的熱響應，為SiC功率模塊提供了迄今為止最直接、最精準的溫度“聽診器”。它讓控制系統能夠“聽清”芯片最真實的心跳（溫度），從而做出最及時、最合理的決策。

深圳市智美行科技有限公司擁有專業的FAE團隊，可協助您進行TWT系列在SiC模塊中的熱仿真、布局評估和樣品測試，助力您的SiC項目成功落地。歡迎隨時垂詢。
