汽車制造作為高度精密化的現代工業領域，其對材料表面形貌與微觀結構的精準表征，是保障產品質量、優化工藝及性能提升的關鍵環節。光子灣科技的共聚焦顯微鏡的測量技術，憑借其卓越的光學切片能力與三維成像特性，已從實驗室的研究工具，逐步發展成為汽車工業涂層與部件的質量控制、失效分析及工藝研發中不可或缺的先進表征手段。

車身涂層表面質量評估與工藝分析

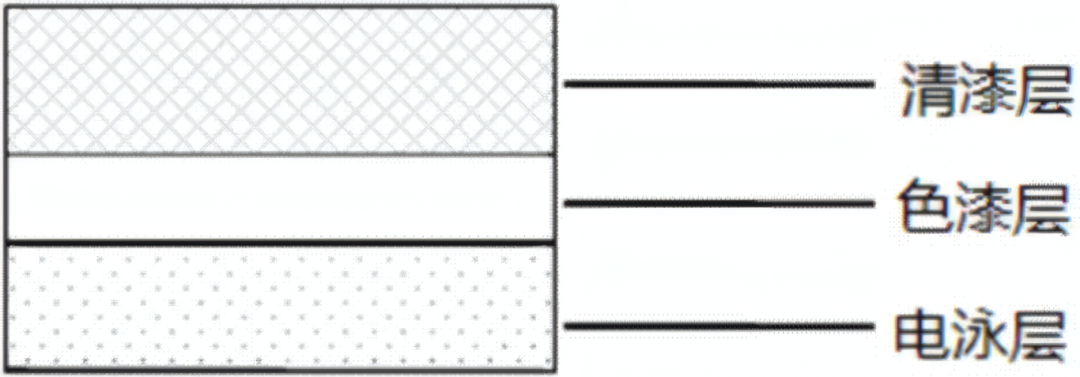

汽車涂層

車身涂層的外觀品質如光澤、鮮映性及色差，很大程度上由其微觀結構和表面波紋度決定。共聚焦顯微鏡能夠?qū)ζ浔砻孢M行高分辨率三維成像，清晰分辨涂層表面的微觀紋理、桔皮結構、顆粒分布等特征。

通過共聚焦顯微鏡測量不同工藝參數（如噴涂壓力、固化溫度、涂層厚度）下制備的樣品，并提取特定空間波長范圍內的幅度參數，可定量分析工藝條件對涂層表面形貌的影響。還可將實測數據與汽車制造商設定的視覺質量標準進行比對，實現外觀質量的客觀化、數字化評價。

金屬板表面微結構的功能化表征

在汽車車身制造中，金屬板的表面微觀結構對其成形性、涂裝附著性及后期使用中的潤滑保持具有關鍵影響。共聚焦顯微鏡不僅能依據ISO 25178等標準進行表面粗糙度參數（如Sa、Sz）的評估，還能通過三維形貌數據計算這些微坑的深度、直徑、分布密度及其密閉區域的微體積，從而實現對儲油能力與表面功能特性的直接關聯分析。

密封部件表面形貌的精密測量

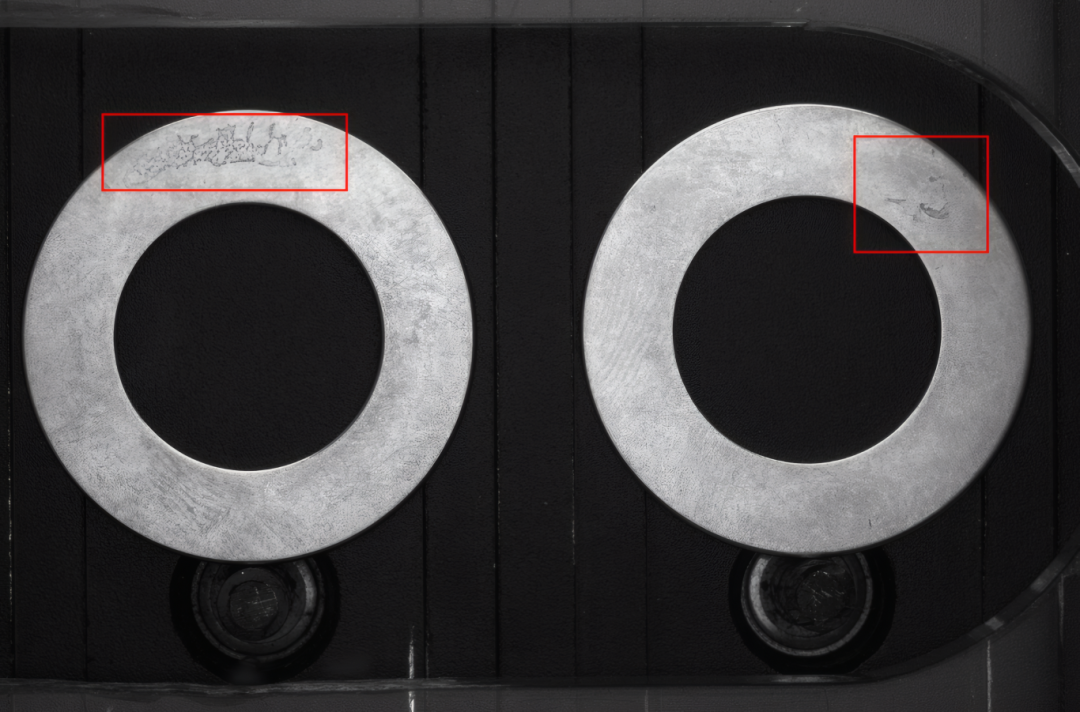

汽車發動機墊圈的表面形貌

汽車發動機及傳動系統中的墊圈、密封環等部件，其表面微觀幾何結構直接影響密封性能與壽命。接觸式輪廓儀測量速度慢，且可能劃傷軟質材料表面。共聚焦顯微鏡以非接觸方式進行高速三維掃描，測量速度可比接觸式方法提高數百倍，同時保持亞微米級垂直分辨率。通過對整個密封面進行三維形貌采集，可以評估表面紋理的均勻性、接觸區域的真實面積比例、以及微觀峰谷分布對密封介質滲透的影響。此外，該技術還可用于分析不同服役周期后密封面的磨損形貌演變，為材料選擇與結構設計提供依據。

發動機關鍵部件表面工程的檢測

在汽車動力機中，氣缸內壁、曲軸、凸輪軸等關鍵運動副表面的微觀幾何結構對其摩擦、磨損與潤滑性能具有決定性作用。共聚焦顯微鏡能夠?qū)@些部件表面的珩磨紋理、拋光痕跡、微小凹坑或鍍層形貌進行三維精細測量。例如，對氣缸運行缸孔表面的平臺珩磨結構進行量化分析，可評價其儲油能力和潤滑狀態，從而關聯發動機的磨合特性與燃油經濟性。

綜上，共聚焦顯微鏡以其卓越的三維成像、非接觸、高精度表征能力，已深度融入汽車制造的多個關鍵環節。它不僅為涂層外觀質量、金屬板功能結構、密封件性能及發動機關鍵部件表面工程提供了定量化、可視化的精密檢測方案，更通過將微觀形貌與宏觀性能精準關聯，驅動著汽車材料、工藝與質量控制的持續優化與創新。

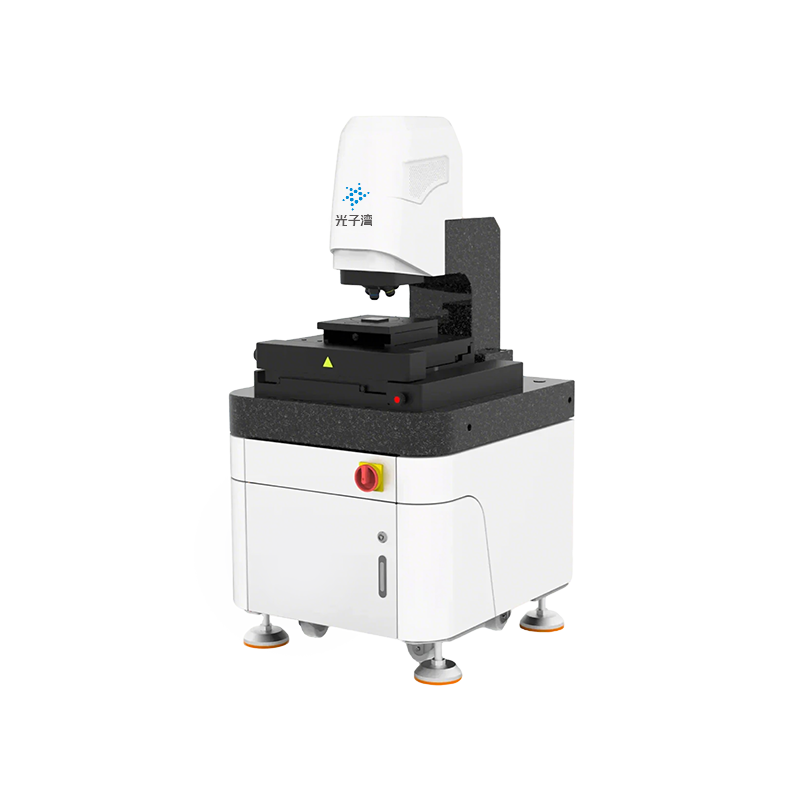

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

?

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
