在電子工程師的日常工作中，模擬 - 數字轉換器（A/D轉換器）是實現信號數字化處理的關鍵組件。今天，我們將深入探討德州儀器（TI）推出的ADS8322，一款具備高性能、低功耗特點的16位、500kHz采樣A/D轉換器。

文件下載：ads8322.pdf

產品概述

ADS8322是一款集成了內部2.5V參考電壓源的16位、500kHz A/D轉換器。它采用基于電容的逐次逼近寄存器（SAR）架構，自帶采樣保持功能。該器件提供全16位接口，也支持8位選項，可通過兩個讀周期和八個引腳讀取數據。ADS8322采用TQFP - 32封裝，能在工業級 - 40°C至 + 85°C的溫度范圍內穩定工作。

產品特性

高速并行接口與高采樣率

ADS8322具備高速并行接口，采樣率可達500kHz，能滿足高速數據采集的需求。在CT掃描儀、高速數據采集系統等應用中，這樣的高速性能可以確保及時準確地采集和處理數據。

低功耗設計

在500kHz采樣率下，功耗僅為85mW，低功耗特性使得ADS8322在對功耗敏感的應用場景中具有顯著優勢，如便攜式醫療設備等，能夠有效延長設備的續航時間。

內部參考電壓

內部集成2.5V參考電壓源，減少了外部參考電路的設計，簡化了系統設計，同時也提高了系統的穩定性和可靠性。

單極性輸入范圍與特定封裝

支持單極性輸入范圍，采用TQFP - 32封裝，方便在電路板上進行布局和焊接，適用于各種不同的應用場景。

技術參數詳解

絕對最大額定值

在使用ADS8322時，需要注意其絕對最大額定值，以確保器件的安全和正常工作。例如，輸入電壓、電源電壓、工作溫度和存儲溫度等都有明確的限制范圍。超出這些范圍可能會導致器件永久性損壞或影響其可靠性。

電氣特性

• 分辨率：ADS8322提供16位分辨率，能夠?qū)崿F(xiàn)高精度的模擬信號轉換，滿足對數據精度要求較高的應用。
• 模擬輸入：全量程輸入跨度為0至 + 2VREF，絕對輸入范圍也有明確的規定。輸入電容為25pF，泄漏電流小，有助于減少信號干擾和失真。
• 系統性能：無失碼位數可達14位或15位（不同型號），積分線性誤差、偏移誤差和增益誤差等指標都表現出色，保證了轉換結果的準確性。
• 采樣動態特性：轉換時間為1.6μs，采集時間為350ns，吞吐量率為500kHz，孔徑延遲和抖動小，小信號帶寬為30MHz，階躍響應時間為100ns，這些特性使得ADS8322能夠快速、準確地采集和轉換模擬信號。
• 動態特性：總諧波失真低，信噪失真比（SINAD）和無雜散動態范圍（SFDR）表現優異，能夠有效減少信號失真和噪聲干擾。
• 參考輸出和輸入：參考輸出電壓穩定，源電流和漂移小，參考輸入范圍為1.5V至2.55V，能夠適應不同的應用需求。
• 數字輸入/輸出：邏輯電平符合CMOS標準，數據格式為直二進制，方便與其他數字電路進行接口和通信。
• 電源供應要求：電源電壓范圍為4.75V至5.25V，在500kHz采樣率下，電源電流為17mA至25mA，功耗為85mW至125mW。

工作原理

ADS8322基于電容重新分配架構，自帶采樣保持功能。它需要一個外部時鐘來控制轉換過程，時鐘頻率范圍為25kHz至10MHz，時鐘的占空比只要滿足最小高電平和低電平時間要求即可。模擬輸入通過 + IN和 - IN兩個引腳提供，轉換開始時，差分輸入信號被采樣到內部電容陣列上，轉換過程中，輸入與內部功能斷開連接。

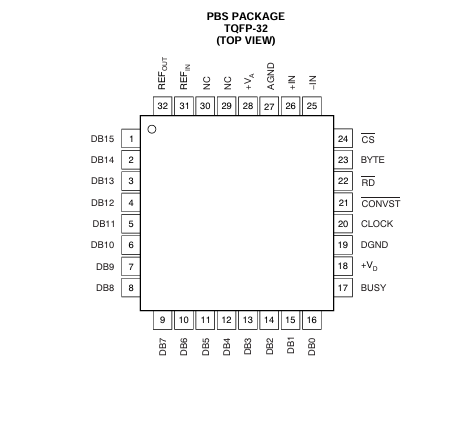

引腳分配與功能

ADS8322的引腳分配明確，每個引腳都有特定的功能。例如，DB0 - DB15為數據位引腳，用于傳輸轉換后的數字?jǐn)?shù)據；BUSY引腳在轉換過程中為高電平，可用于指示轉換狀態；CLOCK引腳用于接入外部時鐘，同步轉換過程；CONVST引腳用于啟動轉換；CS引腳為芯片選擇引腳等。

時序信息

在使用ADS8322時，需要嚴格遵循其時序要求。例如，轉換時間、采集時間、時鐘周期、時鐘高電平和低電平時間、CONVST信號的高低電平時間等都有明確的規定。正確的時序控制是確保器件正常工作和轉換結果準確性的關鍵。

典型特性曲線

文檔中給出了多個典型特性曲線，如頻率頻譜、信噪比和信噪失真比與輸入頻率的關系、無雜散動態范圍和總諧波失真與輸入頻率的關系、偏移誤差和增益誤差與溫度的關系等。這些曲線可以幫助工程師更好地了解ADS8322在不同工作條件下的性能表現，從而進行合理的設計和優化。

實際應用中的注意事項

噪聲處理

ADS8322存在一定的內部噪聲，這是所有16位SAR型A/D轉換器的共性?？梢酝ㄟ^(guò)平均數字代碼的方法來補償噪聲，對于直流信號，平均轉換結果可以有效降低過渡噪聲；對于交流信號，可以使用數字濾波器進行低通濾波和抽取，提高信噪比。

布局設計

為了獲得最佳性能，在進行ADS8322的電路布局時需要格外注意。由于其基本SAR架構對電源、參考、接地連接和數字輸入的干擾較為敏感，因此需要確保電源干凈、良好旁路，接地穩定，避免數字邏輯的干擾。例如，AGND和DGND引腳應連接到干凈的接地端，電源應通過旁路電容進行濾波，以減少高頻噪聲。

模擬輸入電壓范圍

在使用過程中，要嚴格控制模擬輸入電壓的絕對范圍，以保證轉換器的線性度。 - IN輸入不應低于GND - 100mV或超過GND + 0.5V， + IN輸入應保持在GND - 100mV至VA + 100mV的范圍內。同時，為了減少噪聲，建議使用低帶寬輸入信號并搭配低通濾波器。

總結

ADS8322作為一款高性能的16位A/D轉換器，憑借其高速、低功耗、高精度等特點，在CT掃描儀、高速數據采集、測試與儀器儀表、醫療設備等領域具有廣泛的應用前景。電子工程師在設計過程中，需要充分了解其特性、參數和工作原理，注意實際應用中的各種問題，才能充分發揮其優勢，設計出更加優秀的電子產品。你在使用類似A/D轉換器的過程中，遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
