光學像差是光學系統設計與應用中的核心概念，指光線在通過透鏡或鏡面時偏離理想成像路徑，導致圖像質量下降的現象。這些像差源于光學元件的幾何形狀、材料特性以及光線傳播規律的物理極限。本文從基本原理入手，系統解析主要像差類型、影響因素、測量方法以及校正策略，并探討其在實際應用中的意義，旨在為讀者提供全面而科學的認知視角。

光學像差的基本原理

在理想光學系統中，所有光線均匯聚于單一焦點，形成完美圖像。然而，實際系統中，由于透鏡曲率、折射率分散以及光線入射角度差異，光線路徑發生偏差，導致像差產生。像差可分為單色像差（涉及單波長光線）和色像差（涉及多波長光線）。其理論基礎源于幾何光學和波光學，常用 Seidel 像差理論量化五種主要單色像差：球差、彗差、像散、場曲和畸變。

像差不僅影響圖像銳度，還可能引入模糊、變形或色散效應。理解像差有助于優化光學設計，確保高精度成像。

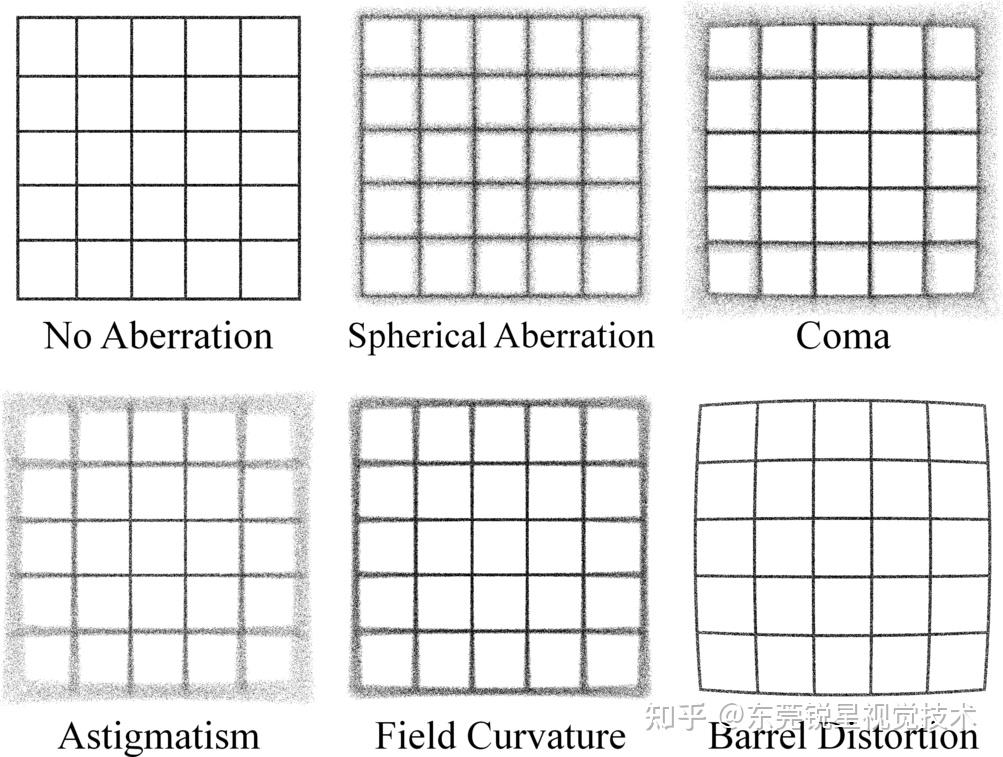

主要光學像差類型

光學像差可分類為多種形式，每種均有特定成像影響。以下逐一解析：

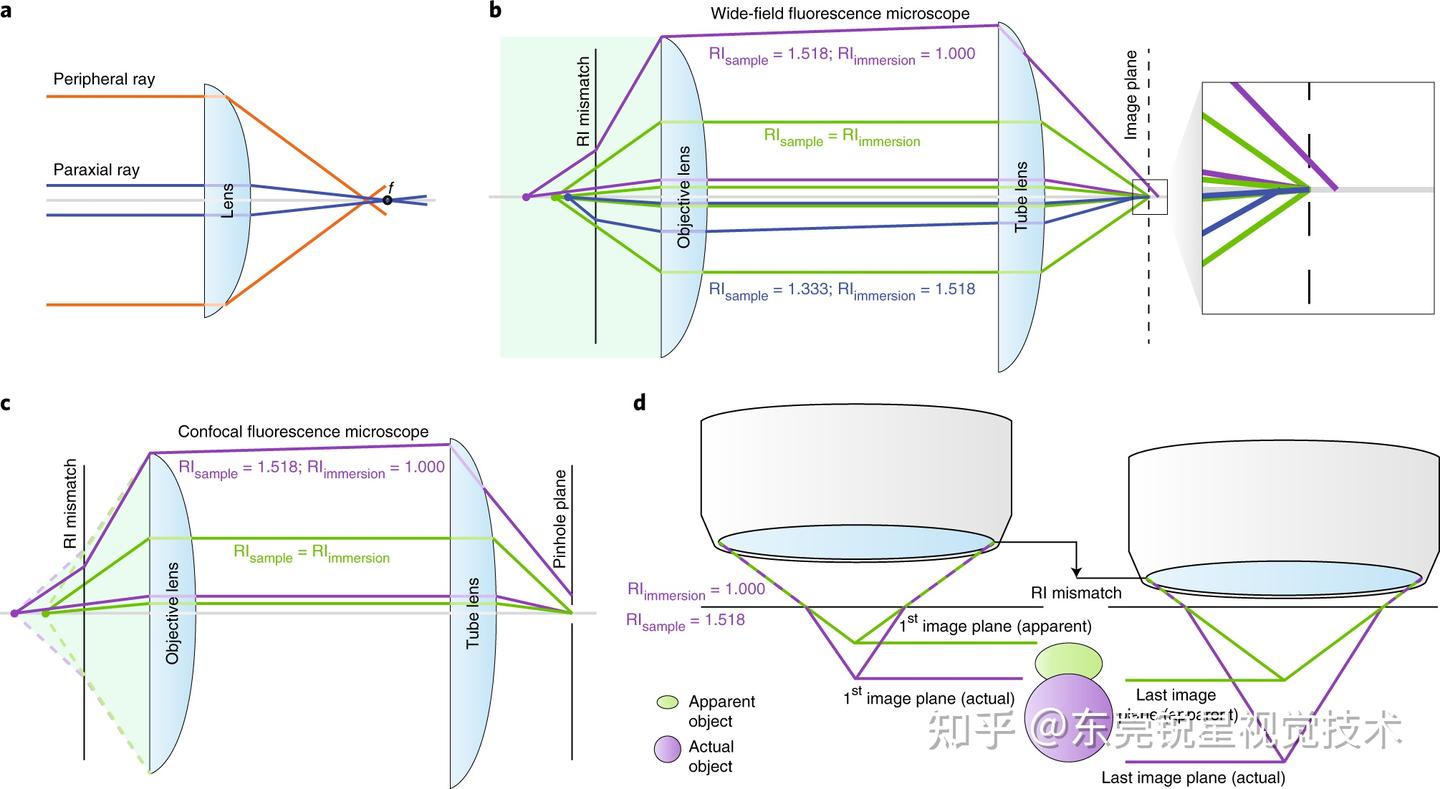

• 球差：軸上點光源的光線經過透鏡邊緣和中心時匯聚于不同焦點，導致圖像模糊。球差隨光圈增大而加劇，常在高速鏡頭中顯現。校正方法包括使用非球面透鏡。

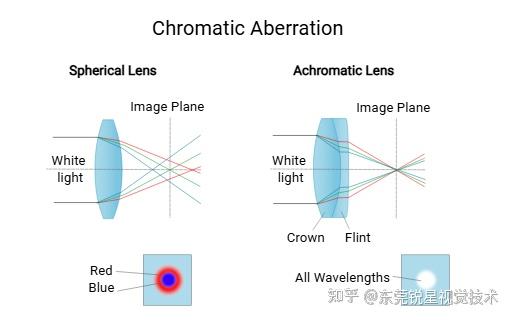

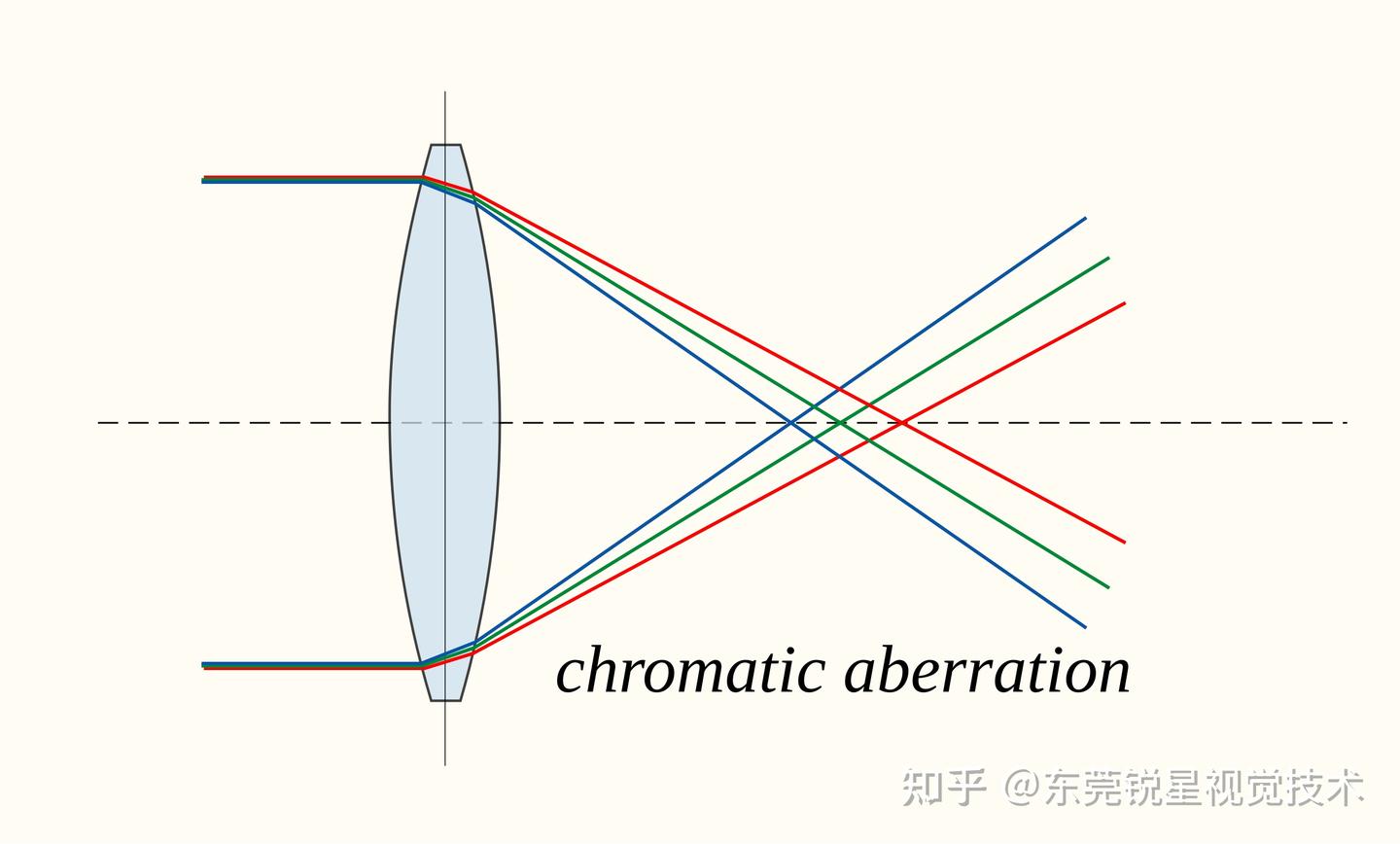

• 色差：不同波長光線折射率差異導致焦點分離，產生色邊或色散。分為軸向色差（沿軸焦點偏移）和橫向色差（像面放大率差異）。低色散玻璃或復消色差組可有效校正。

• 彗差：斜入射光線在像面形成彗尾狀斑點，影響離軸圖像。彗差隨視場增大而增強，常在廣角鏡頭中出現。通過對稱設計或增加透鏡組可緩解。

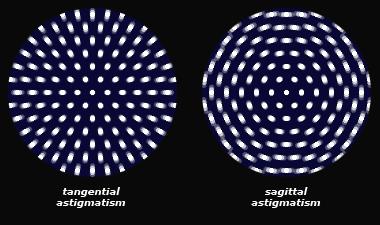

• 像散：徑向與切向焦平面分離，導致點光源成線狀模糊。像散在非軸點顯著，影響圖像均勻性。

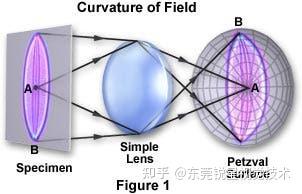

• 場曲：焦平面彎曲，導致圖像中心與邊緣焦點不一致。場曲使平面物體成像為曲面，常需場平透鏡校正。

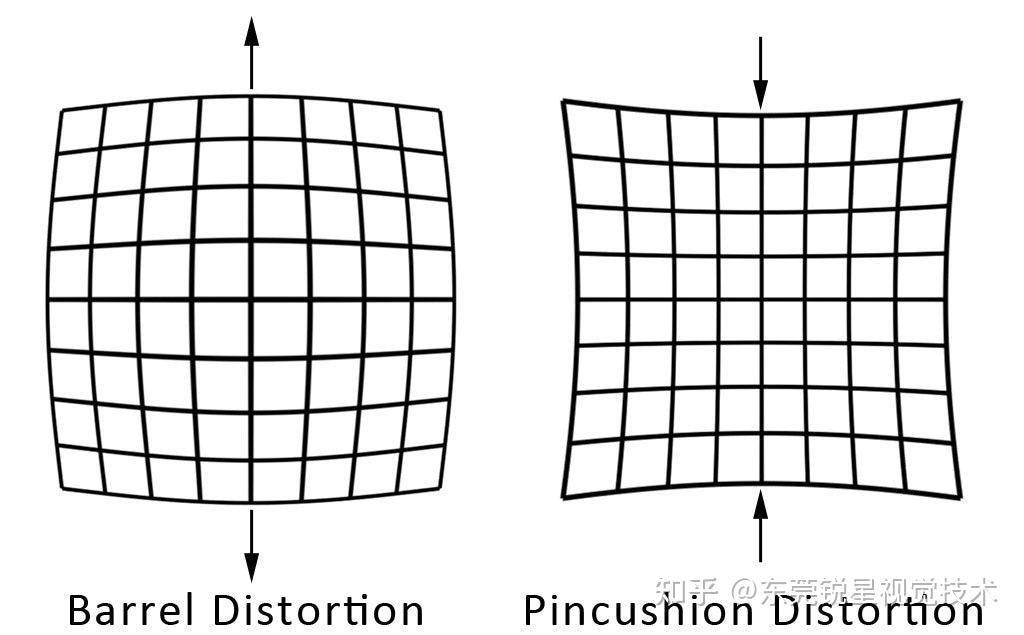

• 畸變：直線成像扭曲，包括桶形畸變（向內彎曲）和枕形畸變（向外彎曲）。畸變不影響銳度，但改變幾何形狀。

影響光學像差的因素

像差受多種因素影響，包括透鏡曲率、材料折射率、波長、入射角度和系統光圈大小。高折射率材料可減少球差，但增加色差；大光圈放大彗差和球差，而小光圈引入衍射效應。環境因素如溫度變化也可導致熱像差。此外，系統設計復雜度（如多透鏡組）直接決定像差校正程度。

像差的測量與校正方法

像差測量常用干涉儀、Hartmann 屏或 MTF 測試系統量化。校正策略包括采用非球面元件、低色散玻璃（如 ED 玻璃）或復消色差設計。在數字時代，后期軟件校正（如畸變補償）已成為補充手段，但硬件優化仍是基礎。

光學像差在實際應用中的意義

在攝影、顯微鏡及衛星成像領域，像差制約圖像質量。在機器視覺中，如精密缺陷檢測，像差可放大測量誤差。為此，高端工業鏡頭優先最小化畸變、場曲及像散。例如，東莞銳星視覺技術有限公司的 6500 萬像素雙遠心鏡頭系列（最大支持 38mm 靶面相機）通過高遠心度設計（＜0.03°），將 TV 畸變控制在＜0.02%，并有效抑制像散與場曲，確保全視場分辨率達 8.78μm。該系列提供直筒與轉角結構（轉角版降低設備高度 30% 以上），大光圈（F6.0–F8.0）設計維持高 MTF，搭配專用平行背光源抑制雜光，適用于半導體晶圓、手機蓋板及 3C 精密尺寸測量。

總體而言，像差分析指導光學系統優化，推動從消費到工業領域的技術進步。

光學像差作為成像系統的內在挑戰，通過深入理解其類型與機制，可有效實現校正與控制。無論是科研設計還是實際部署，掌握像差特性均能顯著提升性能。若對特定校正方案或應用有進一步需求，歡迎探討專業解決方案。
