探索NCV7546：FLEXMOS可編程半橋MOSFET預驅動器的卓越性能

在電子工程領域，高效且可靠的MOSFET預驅動器對于各類應用至關重要。今天，我們將深入探討ON Semiconductor的NCV7546，一款屬于FLEXMOS汽車級產品家族的可編程六通道半橋MOSFET預驅動器。

文件下載：onsemi NCV7546 FLEXMOS?半橋MOSFET預驅動器.pdf

產品概述

NCV7546專為驅動邏輯電平NMOS FET而設計，可通過串行SPI和CMOS兼容并行輸入的組合進行控制。內部的上電復位功能確保了受控的上電過程，復位輸入允許外部重新初始化，而故障安全輸入則能在系統出現故障時安全禁用設備。每個通道都能獨立監測外部MOSFET的漏源電壓，以檢測故障情況，過載檢測閾值可通過SPI選擇，且每個通道都能設置不同的檢測閾值。

框圖

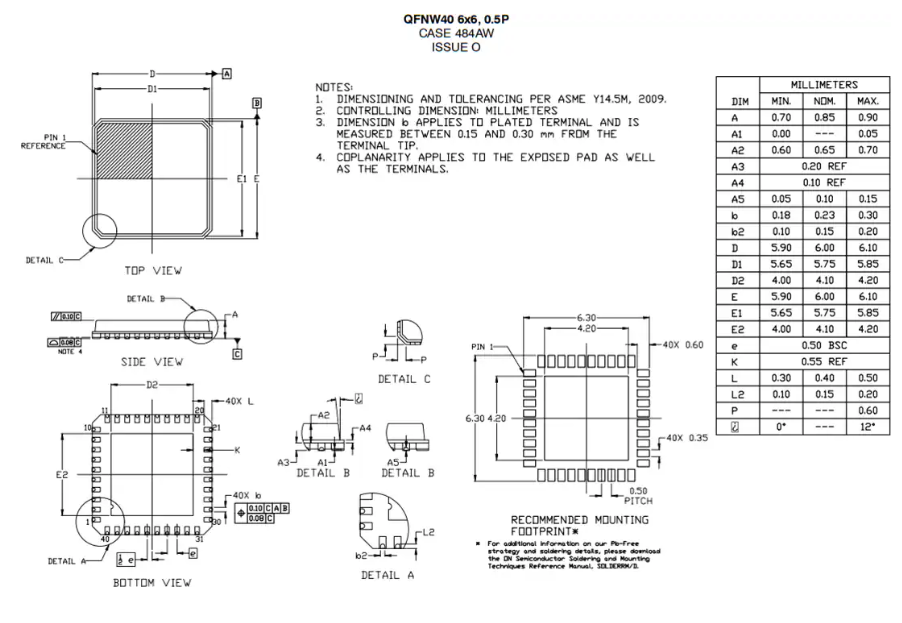

封裝外形

產品特性與優勢

特性亮點

• 功能安全合規：為應用提供可靠的安全保障。
• 六通道半橋預驅動器：可驅動外部邏輯電平NMOS FET，滿足多種應用需求。
• 集成電荷泵：為高端柵極驅動提供支持，具備開關式反向電池保護功能。
• 5V CMOS兼容I/O：包含16位SPI接口用于控制和診斷，以及復位、故障安全輸入和4個PWM控制輸入。
• 可編程特性：可進行壓擺率控制和過載保護閾值設置，且靜態電流低。
• 環保封裝：采用可焊側翼無鉛封裝，適用于汽車及其他有特殊要求的應用，符合AEC - Q100標準并具備PPAP能力。

應用優勢

通過選擇外部MOSFET，NCV7546能夠輕松擴展以適應不同的負載需求，為工程師提供了極大的設計靈活性。

電氣特性詳解

電源相關特性

• VS電源：在不同的工作條件下，如待機和正常運行時，電流消耗有所不同。同時，具備欠壓鎖定、過壓關機等保護功能，確保電源的穩定供應。
• VCC電源：同樣有待機和工作電流的要求，以及上電復位閾值等參數，保障邏輯電路的正常工作。
• 電荷泵：采用單級/互補相位配置，具有特定的開關頻率、調節電壓、啟動延遲等特性。在不同的負載和電壓條件下，電荷泵的輸出表現穩定，為高端柵極驅動提供可靠的電源。

數字I/O與SPI接口

• 數字I/O：輸入電壓和電流有明確的限制范圍，確保信號的穩定傳輸。同時，具備輸入濾波和去毛刺功能，提高了系統的抗干擾能力。
• SPI接口：采用全雙工同步串行數據傳輸接口，具備菊花鏈功能，可減少電路開銷和通信工作量。SPI協議使用16位數據字，具備多種通信錯誤檢查功能，保障數據傳輸?shù)臏?zhǔn)確性。

半橋預驅動器輸出

• 導通驅動電壓：高端和低端在無外部負載時，都有特定的導通驅動電壓范圍，確保MOSFET的正常導通。
• 柵源鉗位電壓：通過設置正、負鉗位電壓，保護MOSFET免受過高或過低電壓的損害。
• 柵極驅動超時：在一定時間后，限制驅動電流，避免MOSFET過熱損壞。

斜率控制與校準

• 斜率控制：通過設置不同的預充電電流和壓擺電流，控制外部NMOS開關的上升和下降時間，優化EMC性能并減少開關損耗。
• 校準單元：可對所選MOSFET的初始開關參數進行調整和驗證，確保高端柵極驅動器的正確設置，提高保護策略的穩定性。

工作模式與保護機制

工作模式

• 睡眠模式：上電后且未喚醒時，設備處于睡眠模式，所有輸出禁用，降低功耗。
• 正常模式：喚醒后進入正常模式，設備功能全面可用，可通過SPI進行控制和診斷。
• 故障安全模式：當檢測到SPI通信錯誤或外部故障輸入激活時，設備進入故障安全模式，半橋柵極驅動輸出、HBx測試電流和電荷泵均被禁用，確保系統安全。

保護機制

• 過載保護：采用動態開關斜率監測和靜態VDS監測技術，分別應對不同類型的短路過載情況，保護外部MOS功率開關。
• 輸出故障保護：在檢測到VDS過載時，相應的預驅動器輸出被鎖存關閉，通過讀取故障標志和重新啟動輸出寄存器可嘗試重啟。
• 設備故障保護：針對全局故障，如電源過壓、欠壓等情況，采取相應的保護措施，確保設備的安全運行。

應用建議

在實際應用中，工程師需要根據具體的負載要求和工作環境，合理選擇外部MOSFET和電容等元件。同時，注意PWM信號的時間偏移，避免VDS過載檢測受到串?dāng)_影響。在啟動故障輸出前，建議進行OFF狀態診斷，確保HBx節點無故障。

NCV7546作為一款功能強大的半橋MOSFET預驅動器，在汽車和其他工業應用中具有廣闊的應用前景。通過深入了解其特性和工作原理，工程師能夠更好地發揮其優勢，設計出更加可靠和高效的電路系統。你在使用類似預驅動器時遇到過哪些挑戰呢？歡迎在評論區分享你的經驗和見解。
