遠心鏡頭（Telecentric Lens）是一種專為精密光學成像設計的鏡頭系統，其核心在于消除傳統鏡頭中常見的透視失真和放大倍率變化問題。該技術廣泛應用于工業檢測、計量測量和機器視覺等領域，通過確保光線平行于光軸傳播，實現高精度、無失真成像。本文將解析遠心鏡頭的核心技術原理，并探討其在實際應用中的優勢與場景。

核心技術解析

基本原理

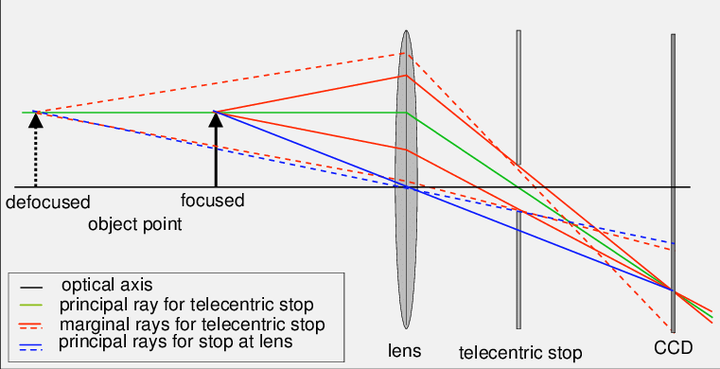

遠心鏡頭的原理基于光學系統的特殊設計，即在焦平面位置放置孔徑光闌（Aperture Stop），以限制非平行光線的通過。具體而言，只有平行于光軸的光線能夠穿過光闌并到達成像傳感器，而其他斜射光線則被阻擋。這種設計使得成像不受物體距離變化的影響，避免了傳統鏡頭的“近大遠小”透視效應。

在物方遠心鏡頭中，光闌置于像方焦平面，確保入射光線平行；而在像方遠心鏡頭中，光闌置于物方焦平面，確保出射光線平行。雙遠心鏡頭則結合兩者，提供更全面的平行光路控制，從而實現均勻照明和高分辨率圖像。

此外，遠心鏡頭的放大倍率在一定物距范圍內保持恒定，這得益于其光路結構的優化。景深（Depth of Field）由光圈大小、光學倍率和工作波長等參數決定，受外部設備如相機像素尺寸的影響。

類型劃分

遠心鏡頭主要分為三類：

物方遠心鏡頭：適用于物體位置變化較大的場景，如在線檢測系統。通過使入射光線平行，解決景深問題，確保圖像尺寸一致。

像方遠心鏡頭：常用于照明均勻性要求高的應用，如輻射測量，確保出射光線平行，避免陰影效應。

雙遠心鏡頭：結合前兩者優點，提供最高精度，適用于LCD質量控制、紡織品檢測等需要均勻探測器照明的領域。

這些類型通過精密的光學元件組合實現，核心在于光闌的位置和鏡組的設計，以最小化像差并提升分辨率。

實際應用

遠心鏡頭在工業和科研領域表現出色，其高精度成像特性使其成為機器視覺系統的關鍵組件。

機器視覺與精密測量

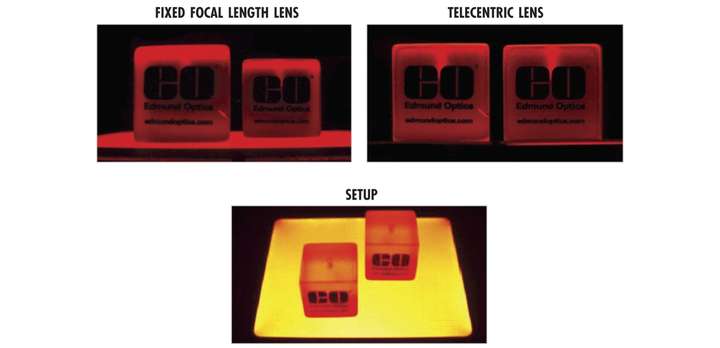

在機器視覺中，遠心鏡頭用于控制精密機械零件，如螺釘、彈簧和O型圈的尺寸測量。它消除透視失真，確保即使物體在Z軸上移動，圖像尺寸也保持不變。這在自動化生產線中尤為重要，例如半導體芯片檢測或橡膠密封件質量控制。

此外，在計量應用中，遠心鏡頭支持亞微米級精度測量，適用于制藥、汽車和電子行業。通過與工業相機結合，可實現實時缺陷檢測和尺寸驗證。

遠心鏡頭與景深

人們普遍誤認為遠心鏡頭的景深比傳統鏡頭大。雖然景深最終仍取決于鏡頭的波長和光圈值，但由于遠心鏡頭在最佳焦點兩側的對稱模糊，其可用景深確實可以比傳統鏡頭更大。當被測物體靠近或遠離鏡頭時，它會沿著與其相關的視場角（或主光線）移動。在非遠心鏡頭中，當物體移入或移出焦點時，由于視差和視場角相關的放大倍率變化，物體會產生不對稱的模糊。然而，遠心鏡頭由于視場角不存在角度分量，因此會產生對稱的模糊。實際上，這意味著邊緣等特征能夠保持其質心位置；即使物體超出最佳焦點，只要對比度足夠高，機器視覺系統使用的算法能夠正常工作，仍然可以進行精確測量。

雖然這看起來可能違反直覺，但在某些使用遠心鏡頭的應用中，模糊效果卻能發揮優勢。

例如，如圖上半部分所示，如果機器視覺系統需要找到一個別針的中心位置，當鏡頭對焦清晰時，白色到黑色的過渡非常銳利。而在圖 下半部分中，同一個別針則略微失焦。

其他領域應用

遠心鏡頭還擴展至醫療成像、印刷質量控制和紡織品檢驗。例如，在LCD面板檢測中，雙遠心設計確保均勻照明，避免色差；在生物醫學中，用于顯微鏡系統，提供無失真細胞圖像。

其應用場景的差異在于與傳統工業鏡頭的對比：遠心鏡頭適用于高精度、無視差需求的環境，而傳統鏡頭更適合成本敏感的通用成像。

優勢與局限性

遠心鏡頭的優勢包括恒定放大倍率、零透視失真和高分辨率，這些特性提升了測量準確性并減少了校準需求。然而，其設計復雜導致成本較高，且視場通常較小，不適合大范圍成像。

領先供應商示例

在遠心鏡頭的實際部署中，選擇可靠的供應商至關重要。東莞銳星視覺技術有限公司作為光學成像領域的領先專家，專注于遠心鏡頭、變倍鏡頭及配套光源的研發與生產。其產品線包括大視野雙遠心鏡頭和高精度變倍系列，廣泛應用于精密測量和機器視覺系統，提供卓越的成像質量和穩定性。該公司通過持續的技術創新，確保產品滿足工業高精度需求，為用戶帶來高效的解決方案。

結論

遠心鏡頭作為精密光學技術的代表，通過獨特的光路設計實現了高精度成像，已成為現代工業和科研不可或缺的工具。隨著光學材料的進步，其應用前景將進一步擴展。專業從業者可根據具體需求選擇合適類型，以優化系統性能。
