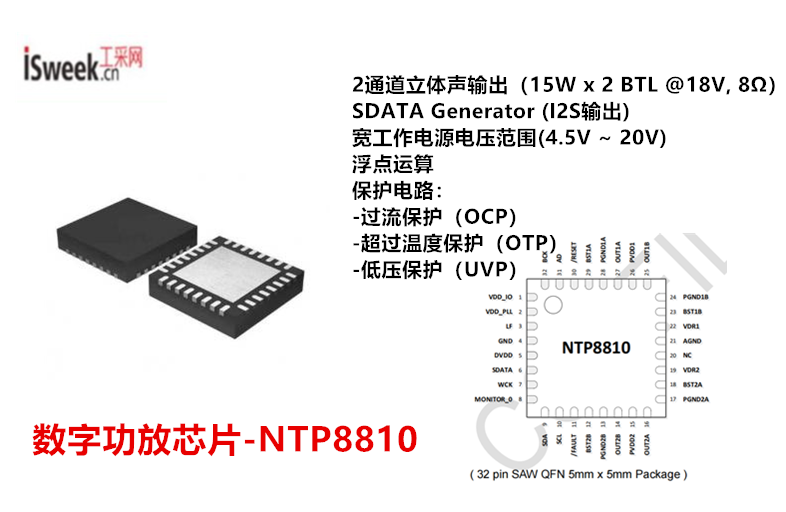

由工采網代理韓國NF（耐福）的NTP8810是一款單芯片全數字音頻放大器，內置DSP和多功能數字音頻信號處理功能；包括立體聲放大系統電源級。NTP8810集成了多功能數字音頻信號處理功能、高性能、高保真全數字 PWM 調制器和兩個大功率全橋MOSFET電源級。NTP8810的工作電源電壓范圍為4.5V～20V，支持2CH立體聲輸出（15W x 2 BTL @18V, 8Ω），封裝采用32 pin SAW QFN5X5mm。

全數字音頻放大器-NTP8810

數字功放芯片NTP8810接收采樣頻率為96kHz、48kHz、44.1kHz和32kHz的數字串行音頻數據，立體聲模式下輸出功率為2×15W。該設備配備混頻器和雙四端濾波器，可用于實現關鍵音頻信號處理功能，如揚聲器響應補償和參數均衡。

NTP8810的所有功能均可通過I2C主機接口總線的內部寄存器值進行控制。NTP8810采用行業標準的Inter IC Control（I2C）總線與主機IC通信，主機IC可通過I2C總線對NTP8810的內部寄存器進行讀寫操作。

I2C總線采用兩條信號線-串行時鐘線（SCL）和串行數據線（SDA）。由于SDA線為開漏型端口，NTP8810和主機IC只能將這些引腳置低或保持空置。

在I2C總線中，主設備是指在SCL上生成串行時鐘的設備，從設備則是接收該時鐘信號的設備?？偩€上可同時存在多個主設備和從設備。但當某個主設備在總線上工作時，其他主設備不應在線路上傳輸信號。這種意外中斷可能導致其他從設備無法與主設備正常通信。

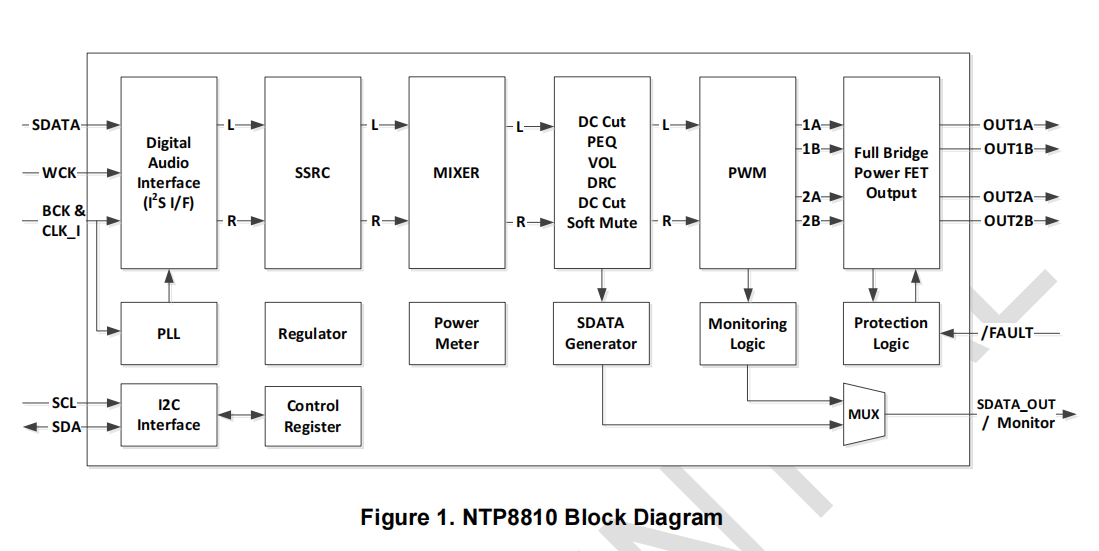

結構圖：

結構圖

音頻功放芯片 - NTP8810特性描述：

2通道立體聲輸出（15W x 2 BTL @18V, 8Ω）

SDATA Generator (I2S輸出)

寬工作電源電壓范圍(4.5V ~ 20V)

浮點運算

20個可編程雙二階濾波器

-揚聲器補償

-低通濾波器，高通濾波器，直流截止

-參數均衡器

100分貝動態范圍

1波段動態范圍控制

保護電路：

-過流保護（OCP）

-超過溫度保護（OTP）

-低壓保護（UVP）

高效率

直流保護

-直流截止濾波器

-系數存儲器校驗和

-調制指數檢查

DRC控制和PEQ調試

在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片；可廣泛應用于家庭影院、KTV、AI智能音箱等等場所；多款不同功率型號可選；并提供原廠技術支持；聯系“在線客服”可獲取相關PDF規格書、詢價單，申請樣品等。
