在當今的電子世界中，A/D轉換器是連接模擬與數字領域的關鍵橋梁。TI公司的ADC1175 - 50以其卓越的性能和廣泛的適用性，成為眾多工程師的理想選擇。今天，我們就來深入探討這款A(yù)/D轉換器的特點、應用以及設計要點。

文件下載：adc1175-50.pdf

一、產品概述

ADC1175 - 50是一款8位、50 MSPS的A/D轉換器，典型功耗僅125 mW，非常適合低功耗應用。它采用獨特架構，在25 MHz輸入頻率和50 MHz時鐘頻率下能實現6.8有效位，輸出格式為直二進制編碼。該產品具備內部跟蹤保持功能、單+5V供電、內部參考偏置電阻等特性，采用行業標準引腳排列，還有功耗低于5 mW的掉電模式。

二、關鍵特性與規格

（一）特性

1. 內部跟蹤保持功能：能有效跟蹤輸入信號并保持穩定，確保轉換精度。
2. 單+5V供電：簡化電源設計，降低系統復雜度。
3. 內部參考偏置電阻：方便用戶使用，減少外部元件數量。
4. 行業標準引腳排列：便于與其他電路集成。
5. 掉電模式：功耗低于5 mW，適合對功耗敏感的應用。

（二）關鍵規格

• 分辨率：8位，確保轉換的精度。
• 最大采樣頻率：50 MSPS（最小值），能滿足高速采樣需求。
• THD：54 dB（典型值），失真小，信號還原度高。
• DNL：0.7 LSB（典型值），保證轉換的線性度。
• ENOB @ fIN = 25 MHz：6.8位（典型值），有效位數高。
• 功耗：典型125 mW，最大190 mW，功耗較低。

三、應用領域

ADC1175 - 50適用于多種領域，如數字靜態相機、CCD成像、光電、視頻數字化、多媒體等。其低功耗、高性能的特點使其在便攜式設備和視頻成像應用中表現出色。

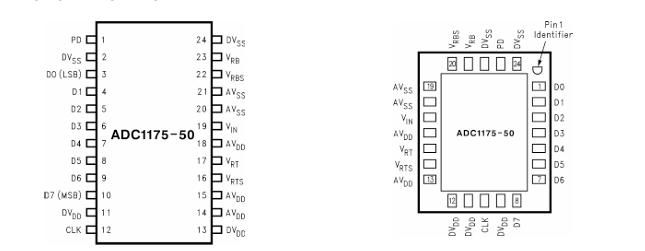

四、引腳描述與等效電路

ADC1175 - 50有多個引腳，每個引腳都有特定的功能。例如，VIN為模擬信號輸入引腳，轉換范圍由VRR和VRB決定；CLK為CMOS/TTL兼容的數字時鐘輸入引腳，數據在時鐘下降沿采集。了解這些引腳的功能和特性，對于正確使用該轉換器至關重要。

五、設計要點

（一）模擬輸入

ADC1175 - 50的模擬輸入是開關電容輸入，有電壓尖峰，較難驅動。建議使用LMH6702和LMH6609等放大器，并在驅動源和ADC輸入之間使用RC電路。輸入信號幅度應控制在2.8 $V_{P - P}$以內，避免過度驅動。

（二）參考輸入

參考輸入VRT和VRB決定了轉換范圍，應確保VRT比VRB至少高1.0V，且總參考電壓范圍在1.0V - 2.8V之間。參考梯子可通過連接VRT和VTS、VRB和VBS進行自偏置，也可使用低阻抗源驅動以提高線性度。

（三）輸出數據時序

輸出延遲接近半個時鐘周期，為避免時鐘錯誤，應使用ADC時鐘的上升沿鎖存輸出數據。

（四）電源供應

模擬和數字電源應使用同一電壓源，但要相互隔離，防止數字噪聲耦合到模擬電源。推薦使用寬頻扼流圈或最大10Ω的電阻進行隔離，并在電源引腳附近添加10 μF鉭電容和0.1 μF陶瓷電容進行旁路。

（五）時鐘

ADC1175 - 50通常能在1 MHz - 55 MHz的時鐘頻率下工作，但時鐘應具有低抖動和接近50%的占空比。

（六）布局與接地

采用單接地平面和分割電源平面的設計，將模擬和數字區域分開，避免數字噪聲干擾模擬信號。模擬和數字線路應盡量避免交叉，時鐘線路應與其他線路隔離。

六、常見應用誤區及解決方法

（一）輸入驅動問題

• 輸入超出電源軌：在信號源附近串聯50Ω - 100Ω電阻，防止數字輸入過沖。
• 過度驅動輸入：避免輸入信號過大，選擇合適的放大器驅動模擬輸入。
• 驅動高電容數字?jǐn)?shù)據總線：使用緩沖器（如74AC541）緩沖數字?jǐn)?shù)據輸出，并在每個數字輸出添加47Ω串聯電阻。

（二）時鐘問題

• 時鐘抖動過大：選擇低抖動的時鐘源，避免使用簡單的RC定時門電路。
• 時鐘信號過長或受干擾：縮短時鐘信號走線長度，避免其他信號耦合到時鐘信號。

（三）參考輸入問題

確保驅動參考引腳的設備能提供足夠的電流，否則參考引腳不穩定，會降低動態性能。

（四）輸入信號問題

輸入測試信號的諧波失真會干擾動態信噪比測量，可在信號輸入處插入濾波器去除諧波和干擾信號。

七、總結

ADC1175 - 50是一款性能卓越的A/D轉換器，在低功耗、高速采樣和高精度轉換方面表現出色。但在設計應用中，工程師需要注意模擬輸入、參考輸入、電源供應、時鐘等方面的問題，避免常見的應用誤區，以充分發揮其性能優勢。希望本文能為大家在使用ADC1175 - 50時提供一些有用的參考。大家在實際應用過程中遇到過哪些問題呢？歡迎在評論區分享交流。
