在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。德州儀器（TI）的ADS807作為一款高性能的12位、53MHz采樣模數轉換器，憑借其出色的特性和廣泛的應用場景，成為眾多工程師的首選。今天，我們就來深入剖析一下這款A(yù)DS807。

文件下載：ads807.pdf

一、產品特性與應用場景

1. 卓越特性

• 高動態性能：無雜散動態范圍（SFDR）在10MHz輸入頻率時可達82dB，信噪比（SNR）在2Vp-p輸入時為67.5dB，3Vp-p輸入時為69dB，能有效減少雜散信號干擾，提供清晰準確的數字輸出。
• 低功耗設計：僅335mW的功耗，適合對功耗要求嚴格的應用場景，有助于延長設備續航時間。
• 靈活參考選擇：支持內部或外部參考，可根據具體應用需求靈活配置，提高設計的靈活性。
• 低非線性誤差：微分線性誤差（DNL）最大為±0.5LSB，確保了轉換的高精度和線性度。
• 寬輸入范圍：輸入范圍為2Vp-p至3Vp-p，能適應不同幅度的模擬信號輸入。

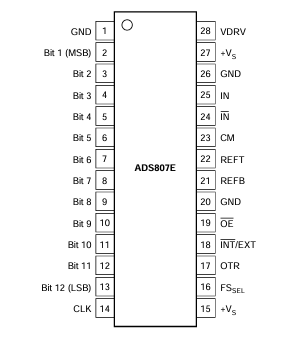

• 封裝優勢：采用SSOP - 28封裝，體積小巧，便于在PCB板上布局，適合高密度集成設計。

2. 廣泛應用

ADS807的出色性能使其在多個領域都有廣泛應用，如通信IF處理、通信基站、測試設備、醫學成像、視頻數字化以及CCD數字化等。

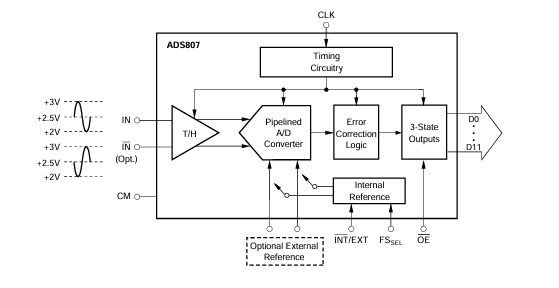

二、工作原理與結構

1. 流水線架構

ADS807采用12級流水線架構，這種架構使得數據延遲為6個時鐘周期。每個階段將數據輸入到數字誤差校正邏輯中，確保在12位級別上具有出色的微分線性度，且無丟失碼。輸出數據在時鐘上升沿后變?yōu)橛行А?/p>

2. 差分輸入結構

模擬輸入由差分跟蹤保持電路組成，差分拓?fù)浣Y(jié)構與緊密匹配的多晶硅 - 多晶硅電容器相結合，在高采樣率和欠采樣應用中都能實現高水平的交流性能。兩個輸入（IN和(\overline{IN})）需要使用通常處于電源中點（(+V_{S}/2)）的共模電壓進行外部偏置。

三、電氣特性分析

1. 分辨率與采樣率

分辨率為12位，采樣率最高可達53M Samples/s，能夠滿足大多數高速數據采集的需求。

2. 模擬輸入特性

• 輸入范圍與帶寬：模擬輸入帶寬為1.75 - 3MHz，輸入阻抗為1MΩ，可處理不同頻率和幅度的模擬信號。
• 輸入偏置電流：在不同輸入范圍和參考模式下，輸入偏置電流有所不同，需根據具體應用進行合理設計。

3. 動態特性

• 微分線性誤差（DNL）：在不同頻率下，DNL最大為±0.5LSB（測試值），確保了轉換的線性度。
• 無雜散動態范圍（SFDR）：在不同輸入頻率下，SFDR表現出色，如在10MHz輸入時可達82dBFS。
• 互調失真：2 - 音互調失真在特定頻率下為71dBc，保證了多信號輸入時的性能。

4. 精度與穩定性

• 零誤差與增益誤差：零誤差和增益誤差在不同條件下有一定的偏差和漂移，需要考慮溫度和電源變化的影響。
• 電源抑制比：電源抑制比可有效減少電源波動對增益的影響，提高系統的穩定性。

四、應用設計要點

1. 模擬輸入驅動

• 阻抗匹配：ADS807的模擬輸入阻抗很高，應通過R - C網絡驅動，以防止高頻噪聲影響SFDR和SNR。
• 單端與差分驅動：可選擇單端或差分驅動模式。差分驅動具有信號擺幅小、減少偶次諧波、提高抗噪能力等優點；單端驅動則適用于對接口復雜度要求較低的應用。
• 變壓器耦合：在需要將單端信號轉換為差分信號驅動ADS807時，RF變壓器是一個不錯的選擇，可實現信號轉換和偏置。

2. 參考操作

• 內部參考：內部參考由帶隙電壓參考、上下參考驅動器和電阻參考梯組成，通過FS SEL引腳可設置模擬輸入擺幅為2Vp - p或3Vp - p。
• 外部參考：可禁用內部參考，使用外部參考電壓，適用于對精度、溫度性能或滿量程范圍調整有更高要求的應用。

3. 數字輸入與輸出

• 時鐘輸入：時鐘抖動對SNR性能至關重要，時鐘信號應具有低抖動、50%占空比和快速上升/下降時間。
• 過范圍指示（OTR）：OTR引腳可監測輸入信號是否超出設定的滿量程范圍，輸出與數字?jǐn)?shù)據有相同的流水線延遲。
• 數據輸出：輸出數據格式為正直偏移二進制碼，可通過反轉MSB轉換為二進制補碼。應盡量降低數據線上的電容負載，必要時可使用外部緩沖器或鎖存器。

4. 接地與去耦

• 接地設計：ADS807應視為模擬組件，所有接地連接內部相連，接地引腳應直接連接到模擬接地平面。
• 去耦電容：所有電源和參考引腳都需要充分去耦，使用0.1μF陶瓷芯片電容可在寬頻率范圍內保持低阻抗。

五、總結與思考

ADS807以其高動態性能、低功耗、靈活配置等優勢，在高速數據采集和處理領域具有重要地位。在實際應用中，工程師需要根據具體需求，合理設計模擬輸入驅動、參考電路、數字接口以及接地去耦等部分，以充分發揮ADS807的性能。同時，我們也可以思考如何進一步優化電路設計，提高系統的整體性能和穩定性。例如，在不同應用場景下，如何選擇最合適的驅動放大器和參考電路？如何更好地處理時鐘抖動和噪聲問題？這些都是值得我們深入探討的問題。希望通過本文的介紹，能為廣大電子工程師在使用ADS807進行設計時提供一些有益的參考。
