1. 概述

FZH1696(深圳市方中禾科技)是一種LCD驅動控制專用電路，內部集成有MCU 數字接口、數據鎖存器、LCD驅動、鍵盤掃描、幻彩背光驅動等電路。本產品性能優良，質量可靠，無須更改解碼板底層指令，與現有3通訊口LED驅動IC的指令集完全兼容。主要應用于VCR、VCD、DVD 及家庭影院等產品的顯示屏驅動。

2. 特性說明

? 采用低功耗CMOS工藝

? 最大15X4點LCD驅動

? 3路LED驅動，具有64級PWM，可用于LCD幻彩背光驅動;

? 1/3LCD驅動偏壓

? LCD工作電壓可調

? 串行接口(CLK，STB，DIO)

? 振蕩方式：內置RC振蕩

? 封裝形式：SOP24

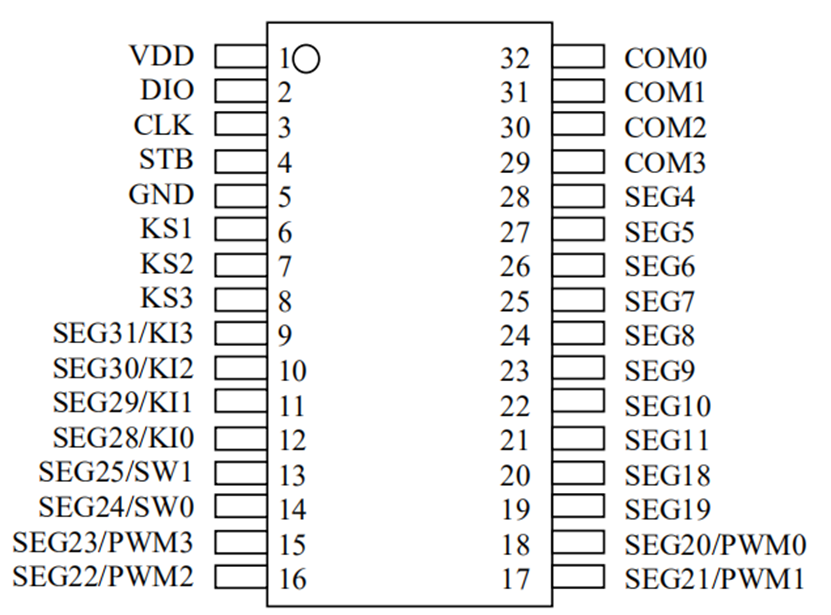

3. 管腳定義

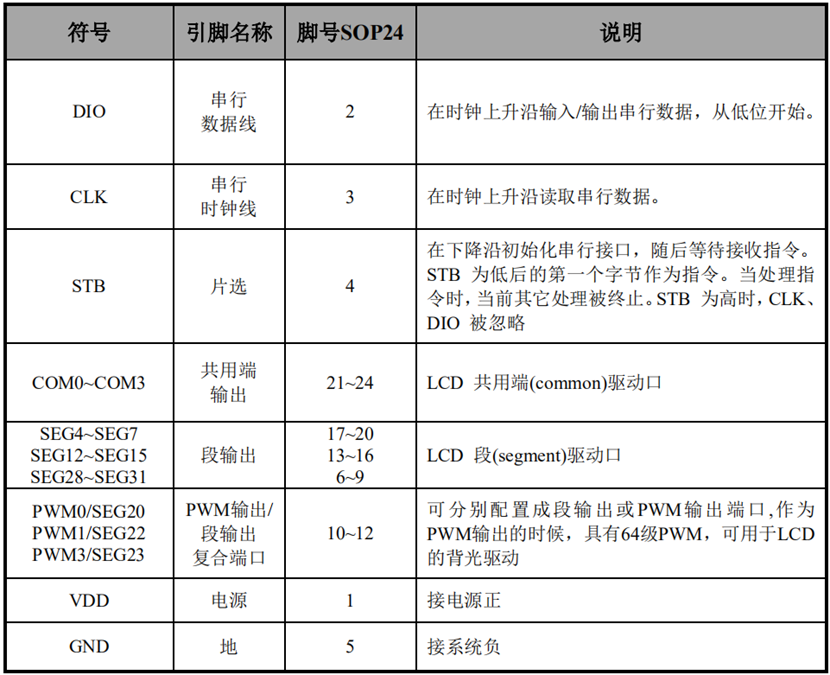

4. 管腳功能說明

▲ 產品選型引腳資源分配請注意，F(xiàn)ZH1696的SEGx/PWMx復合端口只能選其中一種功能使用，在做PWM功能輸出時不能做SEG驅動輸出。

5. 顯示寄存器

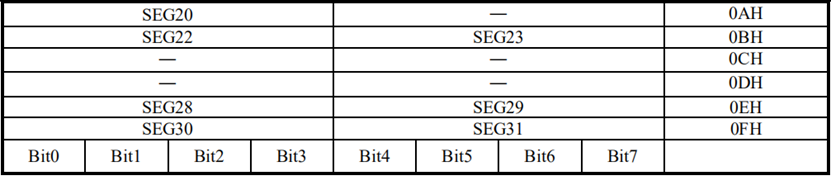

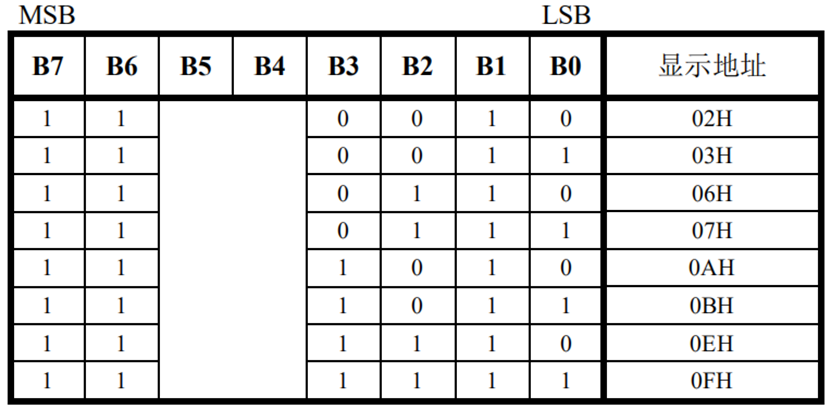

該寄存器存儲通過串行接口從外部器件傳送到FZH1696 的數據，實際地址有02H、03H、06H、07H、0AH、 0BH、0EH、0FH共8字節有效地址，分別與芯片SGE和COM管腳所接的LCD段 位對應，分配如下圖：

寫LCD顯示數據的時候，按照從顯示地址從低位到高位，從數據字節的低位到高位操作。

▲注意：芯片顯示寄存器在上電瞬間其內部保存的值可能是隨機不確定的,此時客戶直接發送開屏命令, 將有可能出現顯示亂碼。所以我司建議客戶對顯示寄存器進行一次上電清零操作,即上電后向16位顯存地址 C0H-CFH中全部寫入數據0x00。

6. 指令說明

指令用來設置顯示模式和LCD驅動器的狀態。

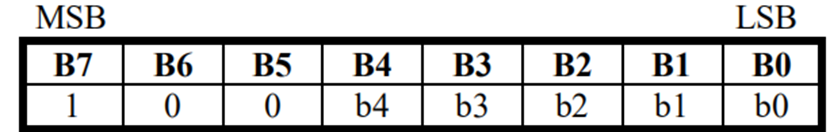

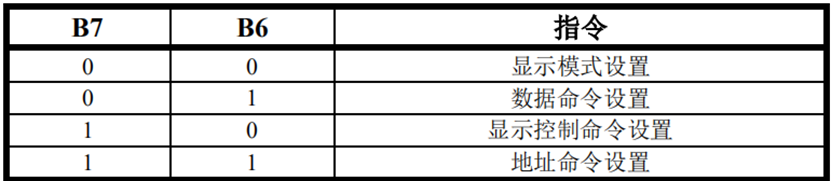

在STB下降沿后由DIO輸入的第一個字節作為一條指令。經過譯碼，取最高B7、B6兩位比特位以區別不同的指令。

如果在指令或數據傳輸時STB被置為高電平，串行通訊被初始化，并且正在傳送的指令或數據無效(之前傳送的指令或數據保持有效)。

6.1. 顯示模式設置

工作模式設置好后，不允許在使用中切換工作模式。

該指令用來設置工作模式，上電后，初始狀態為b5b4=00

6.2. 數據命令設置

該指令用來設置數據寫和讀。

6.3. 地址命令設置

地址的選擇：根據數據設置指令的不同,地址所表示的含義也不同。

如果數據設置指令是寫數據到顯示寄存器模式，那么本次地址設定的是顯示寄存器地址,最多8個有效地址， 分別為02H、03H、06H、07H、0AH、0BH、0EH、0FH;

如果數據設置指令是寫數據到PWM控制寄存器模式，那么本次地址設置PWM寄存器的地址,有效地址為00H、10H、11H。

6.4. 顯示控制命令設置

b4：顯示開關設置位;為1顯示開，為0顯示關

b3：LCD驅動偏壓設置位;為1設為全屏點亮;為0設為1/3偏壓

b2b1b0：LCD工作電壓設置位;

當b2b1b0=111時，工作電壓=VCC(VCC為芯片的工作電壓)。當VCC=5V，調節電壓的范圍約是2.88-5V。

* 上電后，b4b3b2b1b0 默認為 00111

7. 端口控制寄存器

7.1. PWM 寄存器說明

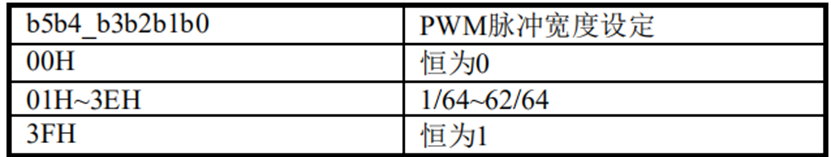

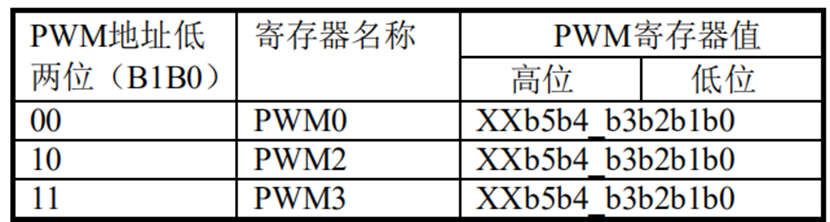

PWM0-PWM3寄存器數據說明

上電后所有寄存器初始狀態為0， PWM的地址參考地址命令設置

按照下圖的流程來控制PWM輸出口，用示波器可以觀察到PWM0、PWM1、PW3口的波形

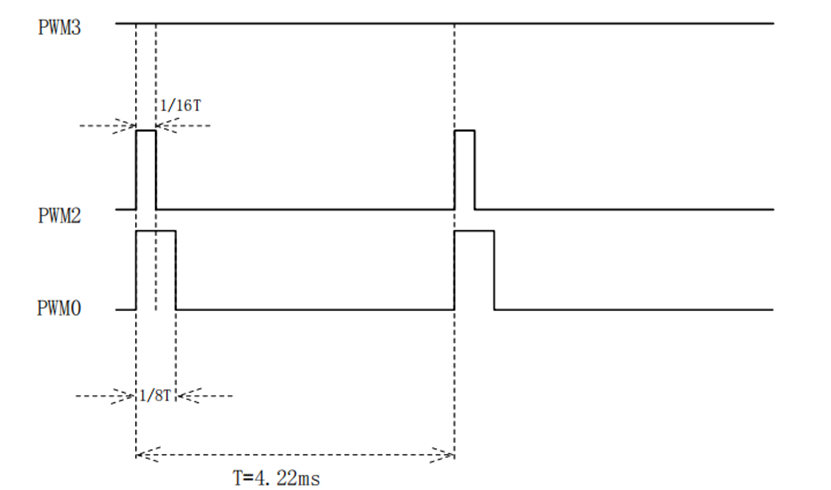

FZH1697芯片+5V供電，用示波器觀察到PWM口的波形，如下圖：

T的時間與IC的震蕩頻率有關，我公司FZH1696經過多次完善，振蕩頻率不完全一致，測量參數僅僅提供參考，以實際測量為準。

8. 串行數據傳輸格式

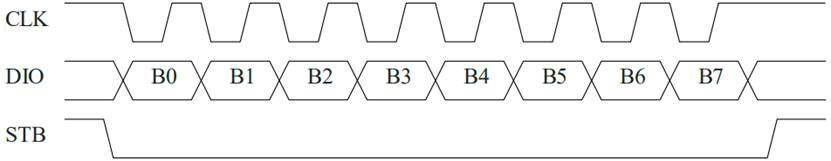

讀取和接收1個BIT都在時鐘的上升沿操作。

數據接收(寫數據)

數據讀取(讀數據)

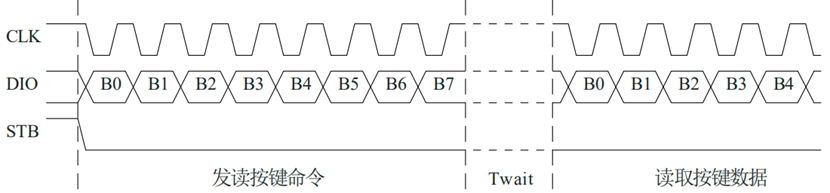

▲ 注意：讀取數據時，從串行時鐘CLK 的第8 個上升沿開始設置指令到CLK 下降沿讀數據之間需要一個等待時間Twait(最小2 μ S)。

9. 應用時串行數據的典型傳輸方式

9.1. 地址增加模式

使用地址自動加 1 模式，設置地址實際上是設置傳送的數據流存放的起始地址。起始地址命令字發送完畢， “STB”不需要置高緊跟著傳數據，00H~0FH 地址單元中，沒有 SEG 腳對應的地址單元填 0，傳送的數據超出 單元將被忽略，數據傳送完畢才將“STB”置高。

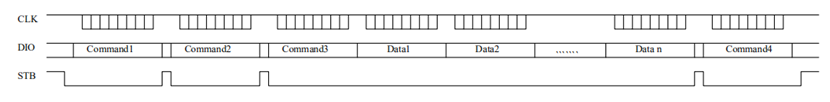

Command1: 設置顯示模式

Command2: 設置數據命令

Command3: 設置顯示地址

Data1～ n: 傳輸顯示數據至Command3地址和后面的地址內

Command4: 顯示控制命令

9.2. 固定地址模式

使用固定地址模式，設置地址其實際上是設置需要傳送的1BYTE數據存放的地址。地址發送完畢，“STB” 不需要置高，緊跟著傳1BYTE數據，數據傳送完畢才將“STB”置高。然后重新設置第2個數據需要存放的地址，最多14BYTE數據傳送完畢，“STB”置高。

Command1: 設置顯示模式

Command2: 設置數據命令

Command3: 設置顯示地址1

Data1: 傳輸顯示數據1至Command3地址內

Command4: 設置顯示地址2

Data2: 傳輸顯示數據2至Command4地址內

Command5: 顯示控制命令

10. 引腳驅動波形

給出使用 1/4 復用，1/3 偏壓驅動下顯示“5”的波形：

V3=VDD(VDD 為 LCD 供電電壓)

V2=2/3VDD

V1=1/3VDD

V0=0

11. 程序流程圖

11.1. 采用地址自動加 1 模式流程圖

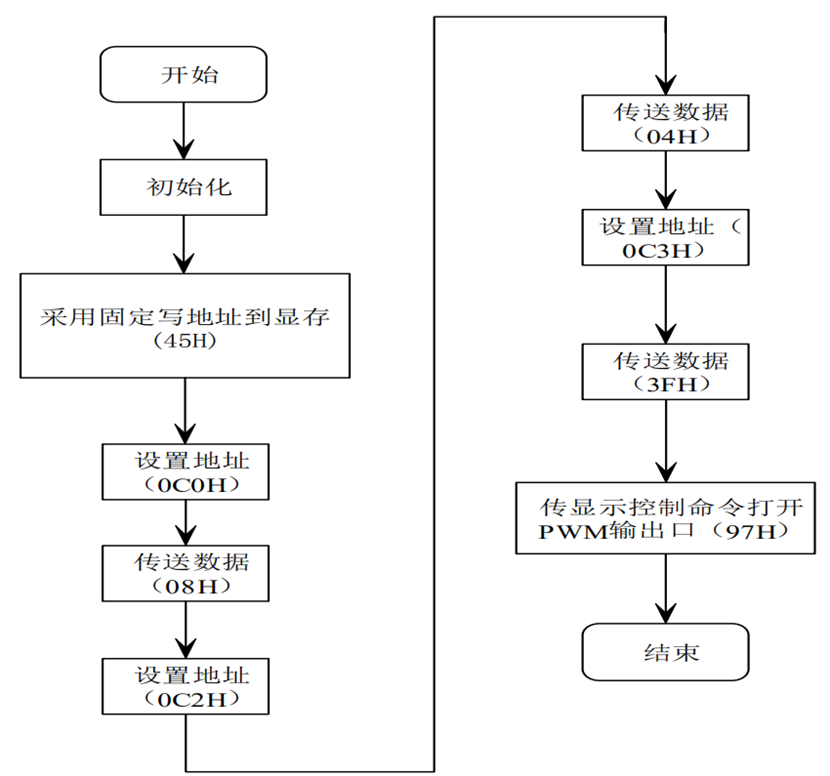

11.2. 采用固定地址模式流程圖

12. 應用原理圖

▲注意：

1、VDD、GND之間濾波電容在PCB板布線應盡量靠近FZH1696芯片放置，加強濾波效果。

2、連接在DIO、CLK、STB通訊口上三個100P電容可以降低對通訊口的干擾。

13. 電氣參數

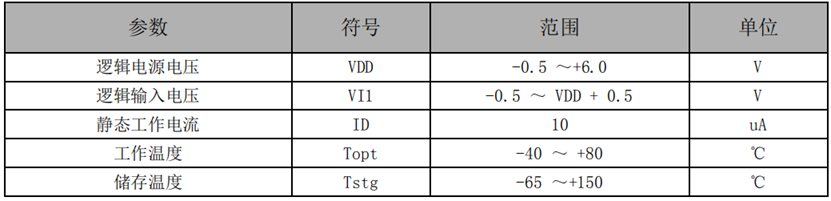

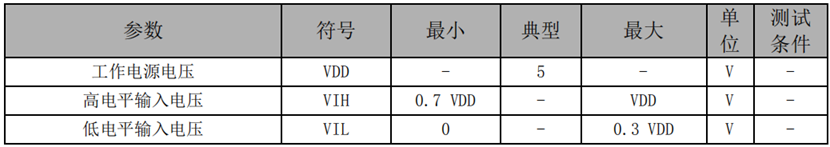

極限參數(Ta =25℃, Vss =0 V)

正常工作范圍(Ta =-20 ～ +70℃，Vss =0 V)

電氣特性(Ta =-20 ～ +70℃，VDD =5V， Vss =0 V

開關特性(Ta =-20 ～ +70℃，VDD =5 V)

時序特性(Ta =-20 ～ +70℃，VDD =5 V)

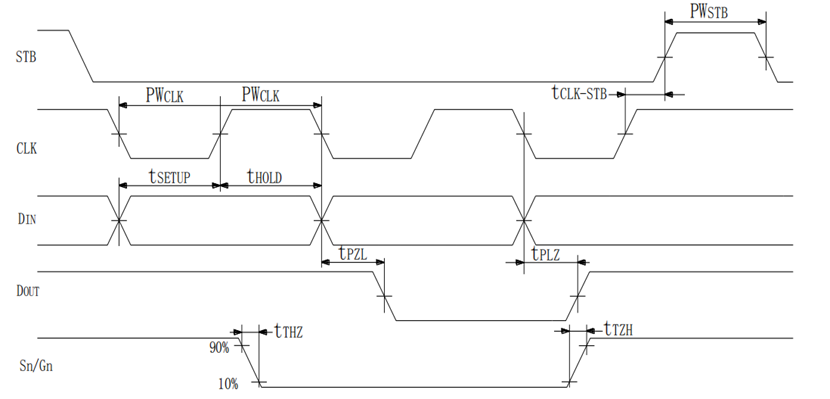

時序波形圖

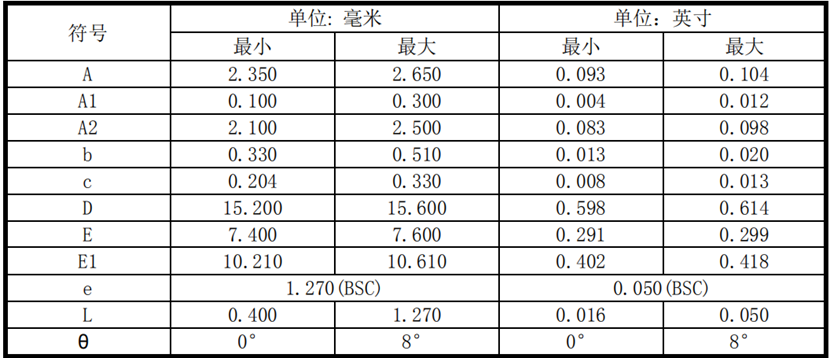

14. 封裝尺寸圖(SOP24)
