Arduino教程一: 數字輸出

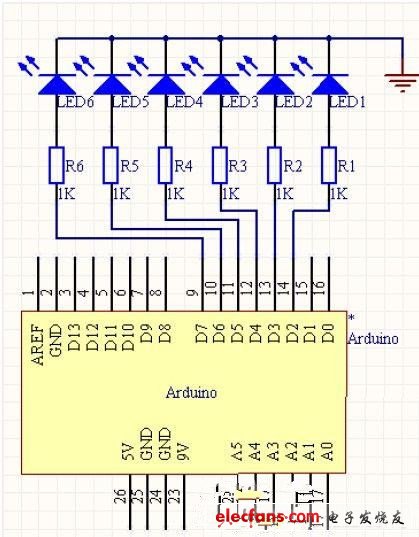

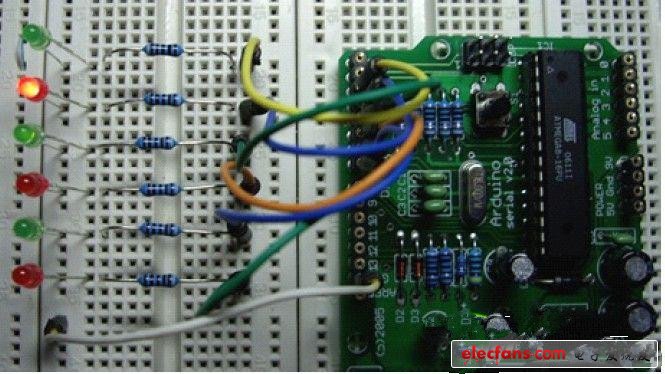

Arduino 的數字I/O 被分成兩個部分，其中每個部分都包含有6 個可用的I/O 管腳，即管腳2 到管腳7 和管腳8 到管腳13。除了管腳13 上接了一個1K 的電阻之外，其他各個管腳都直接連接到ATmega 上。我們可以利用一個6 位的數字跑馬燈，來對Arduino 數字I/O的輸出功能進行驗證，以下是相應的原理圖和面包板實驗圖：




?

電路中在每個I/O 管腳上加的那個1K 電阻被稱為限流電阻，
由于發光二極管在電路中沒有等效電阻值，使用限流電阻可
以使元件上通過的電流不至于過大，能夠起到保護的作用。
該工程對應的代碼為：
int BASE = 2;
int NUM = 6;
int index = 0;
void setup()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
pinMode(i, OUTPUT);
}
}
void loop()
{
for (int i = BASE; i < BASE + NUM; i ++) {
digitalWrite(i, LOW);
}
digitalWrite(BASE + index, HIGH);
index = (index + 1) % NUM;
delay(100);
}
下載并運行該工程，連接在Arduino 數字I/O 管腳2 到管腳7 上的發光二極管會依次點亮0.1 秒，然后再熄滅：

這個實驗可以用來驗證數字I/O 輸出的正確性。Arduino 上一共有十二個數字I/O 管腳，我們可以用同樣的辦法驗證其他六個管腳的正確性，而這只需要對上述工程的第一行做相應的修改就可以了：
int BASE = 8;
