??????? 嵌入式電網監測儀成功運用了S3C44BOX微處理器和RTL8019AS以太網控制器組成的硬件平臺，并結合了嵌入式實時操作系統μC/OS-II和 LwIP協議棧。在實時操作系統和LwIP協議棧的驅動下，由微處理器實現數據采集、數據處理和采集模塊的控制功能。嵌入式電網監測儀具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數的特點。μC/OS-II是一種適用于嵌入式系統的源碼開放的占先式實時多任務操作系統。本文討論了基于μC/OS-II嵌入式系統的網絡通信實現，包括μC/OS-II實時操作系統、LwIP協議棧的移植和網絡設備驅動程序的建立以及系統任務的調度。

　　1? μC/OS-II的移植

　　μC/OS-II 是一種基于優先級的搶占式多任務實時操作系統，包含了實時內核、任務管理、時間管理、任務間通信同步（信號量，郵箱，消息 隊列）和內存管理等功能。它可以使各個任務獨立工作，互不干涉，很容易實現準時而且無誤執行，使實時應用程序的設計和擴展變得容易，使應用程序的設計過程大為減化。多任務系統中，內核負責管理各個任務，或者說為每個任務分配CPU 時間，并且負責任務之間的通訊。內核提供的基本服務是任務切換。μC/OS-II可以管理多達64個任務。由于它的作者占用和保留了8個任務，所以留給用戶應用程序最多可有56個任務。賦予各個任務的優先級必須是不相同的。這意味著μC/OS-II不支持時間片輪轉調度法（round-robin scheduli ng）。

　　μC /OS-II是一個完整的、可移植、可固化、可裁剪的占先式實時多任務內核。μC/OS-II絕大部分的代碼是用ANSI的C語言編寫的，包含一小部分匯編代碼，使之可供不同架構的微處理器使用。至今，從8位到64位，μC/OS-II已在超過40種不同架構上的微處理器上運行。μC/OS-II已經在世界范圍內得到廣泛應用，包括很多領域， 如手機、路由器、集線器、不間斷電源、飛行器、醫療設備及工業控制上。它適合小型控制系統，具有執行效率高、占用空間小、實時性能優良和可擴展性強等特點，最小內核可編譯至2KB。

　　移植μC/OS-II時，系統可以運行于用戶模式（User Mode），也可以運行于管理模式（Supervision Mode），大部分的移植都運行于管理模式。如果需要，也可以設置為在用戶模式運行，但進行處理模式的切換時必須由異常處理完成，這樣操作要復雜一些。

　　下面介紹在本系統中進行μC/OS-II移植時需要解決的主要問題。

　?。?）OS_CPU.H修改

　　此修改主要是改變與處理器、編譯器有關的數據類型和宏定義，S3C44BOX為32位微處理器，使用armcc編譯器。Char類型長度8位，Short類型長度16位，Int和Long類型長度32位。ARM 寄存器都是32 位的，所以將堆棧數據類型OS_STK 聲明為32位。所有的堆棧都必須使用OS_STK 聲明。

　　將開關中斷的宏OS_ENTER_CRITICAL和OS_EXIT_CRITICAL定義為OS_CPU_ASM.S中的函數ARMDisableINT和ARMEnableINT，用于屏蔽中斷和開中斷。

　?。?）OSTaskStkInit（ ）

　　OSTaskCreate（ ）和OSTaskCreateExt（ ）通過調用OSTask-StkInit（ ）來初始化任務的堆棧結構，因此，堆?？雌饋?lái)就像剛發生過中斷并將所有的寄存器保存到堆棧中的情形一樣。

　　μC/OS-II為每個任務建立堆棧，用于保存處理器的寄存器。其結構體定義OS_STK[17]，任務堆?？臻g由高至低依次保存著處理器工作模式（SVC模式）的pc、lr、r12、r11、r10……r1、r0、CPSR、SPSR。

　　μC/OS-II在OS_CPU_C.C中由任務堆棧初始化函數OSTaskStkInit，需要將任務棧內的CPSR 和SPSR 設為SVC 模式。

　　（3）OSCtxsw（ ）

　　用于任務級的上下文切換。當任務因?yàn)楸蛔枞鲃?dòng)請求CPU調度時OSCtxsw（ ）被執行，此時的任務切換在非異常模式下進行。它的工作是先將當前任務的CPU現場保存到該任務堆棧中，然后獲得最高優先級任務的堆棧指針，從該堆棧中恢復此任務的CPU現場，使之繼續執行。這樣就完成了一次任務切換。

　?。?）OSIntCtxSW（ ）

　　用于中斷級的任務切換。若在時鐘中斷ISR中發現有高優先級任務等待的時鐘信號到來，則在中斷退出后并不返回被中斷任務，而是直接調度就緒的高優先級任務執行，從而能夠盡快地使高優先級的任務得到響應，保證系統的實時性能。

　　OSIntCtxSW（ ）完成的工作為：向S3C44BOX的INTCON寄存器寫入值，將IRQ棧內保存的中斷CPU寄存器的值寫入被中斷的任務棧，將就緒的高優先級的任務棧內容寫入對應的CPU 寄存器。

　?。?）OSTickISR（ ）

　　時鐘中斷處理函數。其主要任務是負責處理時鐘中斷，調用系統實現OSTimeTick（ ）函數，如果有等待時鐘信號的高優先級任務，則需要在中斷級別上調度其執行。

　　OSTickISR（ ）是標準的中斷服務程序，函數的入口寫入ISR的中斷向量表。其實現的過程是：向S3C44BOX 的0x18寫入任意的數（0x18在ARM中是IRQ的中斷入口地址），讀取S3C44BOX的狀態寄存器清除中斷，保護CPU寄存器入棧，調用OSIntEnter（ ）對中斷嵌套標志加1。調用中斷服務程序OSTimeTick（ ），調用OSIntExit（ ）判斷是否需要任務切換，如果需要?jiǎng)t調用OSIntCtxSW（ ）來進行任務切換。若沒有調用任務切換函數OSCtxsw（ ），則說明CPU寄存器入棧的工作已經在進入中斷時完成。

　　2? LwIP協議棧的移植

　　lwip是瑞典計算機科學院的一個開源的TCP/IP協議棧實現。lwIP是TCP/IP協議棧的一個實現。lwIP協議棧主要關注的是怎么樣減少內存的使用和代碼的大小，這樣就可以讓lwIP適用于資源有限的小型平臺例如嵌入式系統。為了簡化處理過程和內存要求，lwIP對API進行了裁減，可以不需要復制一些數據。LwIP是Light Weight （輕型）IP協議，有無操作系統的支持都可以運行。LwIP實現的重點是在保持TCP協議主要功能的基礎上減少對RAM 的占用，一般它只需要幾百字節的RAM和40K左右的ROM就可以運行，這使LwIP協議棧適合在低端的嵌入式系統中使用。

　　下面介紹在μC/OS-II操作平臺上移植LwIP的主要步驟。

　　2.1 與CPU或編譯器相關的include文件

　　/src/arch/include/arch目錄下cc.h、cpu.h、perf.h中，有一些與CPU或編譯器相關的定義，如數據長度、字的高低位順序等，這些參數應該與實現μC/OS-II時定義的數據長度等參數是一致的。

　　2.2 改寫操作系統相關的函數

　　sys_arch.c中具有與操作系統相關的一些結構和函數，主要可以分為三個部分。

　?。?）進程間通信的函數

　　函數sys_sem_new（ ）、sys_sem_free（ ）、sys_sem_signal（ ）、sys_arch_sem_wait（ ）、sys_mbox_new（ ）、sys_mbox_free（ ）、sys_mbox_post（ ）、sys_arch_mbox_fetch（ ）的功能在μC/OS-II中基本都有，但要注意這里的mbox要用μC/OS-II中的消息隊列實現。但是，μC/OS-II沒有對消息隊列中的消息進行管理，因此不能直接使用，必須在μC/OS-II的基礎上重新實現。而有一些mbox只可能有一個消息，可以用郵箱實現。另外函數sys_sem_free（ ）和sys_mbox_free（ ）不易實現，可以采用從空閑隊列中動態分配和回收的方法。

　?。?）sys_arch_timeout（ ）

　　LwIP中每個與外界網絡連接的線程都有自己的timeout屬性，即等待超時時間。這個屬性表現為：每個線程都對應一個sys_timeout結構體隊列，包括這個線程的timeout時間長度以及超時后應調用的timeout函數，該函數可以做一些釋放連接和回收資源的工作。如果一個線程對應的sys_timeout為空（NULL），說明該線程會對連接做永久的等待。

　　（3）sys_thread_new（ ）

　　LwIP可以是單線程運行，即只有一個tcpip線程（tcpip_thread），負責處理所有的tcp/ucp連接，各種網絡程序都通過tcpip線程與網絡交互。但LwIP也可以多線程運行，以提高效率，降低編程復雜度。

　　創建新線程的函數為：

　　void sys_thread_new（void（*thread）（void*arg），void*arg）

　　在μC/OS-II中，沒有線程的概念，只有任務（task）。它已經提供了創建新任務的系統API調用OSTask-Create。因此，只要把OSTaskCreate封裝一下，就可以實現sys_thread_new。需要注意的是：LwIP中的thread并沒有μC/OS-II中優先級的概念，實現時要由用戶事先為L(zhǎng)wIP中創建的線程分配好優先級。

　　2.3 lib_arch中庫函數的實現

　　在ARM SDT 2.開發環境下，gcc編譯器的lib庫里已經有了LwIP協議棧中系統CPU或編輯器有關的外部函數：strlen（ ）、strcmp（ ）、bcopy（ ）、bzero（ ），只需要編寫htons（ ）、ntohs（ ）、htonl（ ）、ntohl（ ）即可。

　　3? 網絡設備驅動程序

　　基于RTL8019AS網絡芯片驅動的編寫，主要是進行相關寄存器的設置。LwIP協議棧中，網絡接口層負責接收上層的IP數據報，裝配成不完整的物理幀后復制到控制器片內RAM中，并通過控制器發送到傳輸介質上，發送時由控制器裝配成完整的物理幀；或者將控制器中緩存的接收到的物理幀先復制到系統內存，然后抽出IP數據報，交給IP層進行處理。修改ethernetif.c文件，實現底層的輸入輸出。

　　RTL8019AS是一種全雙工即插即用的以太網控制器，它在一塊芯片上集成了RTL8019內核和一個16KB的SDRAM存儲器。它兼容RTL8019控制軟件和NE2000 8bit或16bit的傳輸，支持UTP,AUI,BNC和PNP自動檢測模式，支持外接閃爍存儲器讀寫操作，支持I/O口地址的完全解碼，具有LED指示功能。

　　3.1 網卡初始化函數

　　void ethernetif_init（struct netif*netif）用于初始化網卡，在程序啟動之初被調用。這里主要完成網卡的復位操作以及通過對各個寄存器賦值，確定網卡的工作方式等。

　　3.2 網卡發送函數

　　函數err_t ethernetif_output（struct netif*netif，struct pbuf*p，struct ip_addr*ipaddr）為IP層傳來的IP報文加上以太網包頭并通過網絡接口發送。RTL8019AS使用遠端DMA將封裝好的以太網包寫到RTL8019AS內部的雙口RAM的發送緩沖環中，然后啟動本地DMA，網卡自動發送緩沖環里的數據到以太網。

　　發送過程有三個步驟：數據包的封裝；通過遠程DMA將數據包送到數據發送緩沖區；通過RTL8019的本地DMA將數據送入FIFO進行發送。

　　3.3 網卡接收函數

　　函數void ethernetif_input（struct netif*netif）從網絡接口接收以太網數據包并把其中的IP報文向IP層發送。網卡對于以太網上目的地為該網卡的包會自動啟動本地DMA接收數據，并存放在RTL8019AS芯片內部RAM的接收緩沖環中，然后以中斷的方式通知CPU。此時該函數使用遠端DMA接收數據到系統的RAM當中。

　　3.4 中斷處理函數

　　void ethernetif_isr（void）處理網卡相關的中斷，RTL8019AS接收到數據后，就通過中斷入口把接收數據的工作交給函數ethernetif_input（）來處理。

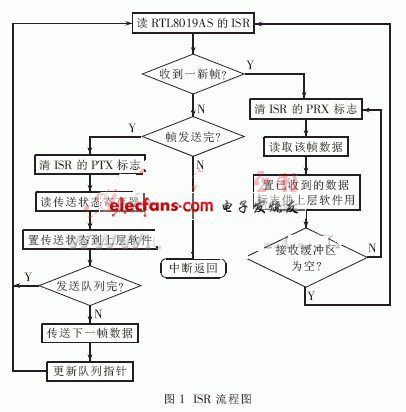

　　在實時多任務環境中，一般采用中斷方式處理RTL8019AS的收發。圖1是一個典型中斷處理程序（ISR）的流程。當主程序響應RTL8019AS的中斷時，ISR的入口將根據讀取的中斷狀態寄存器（ISR）的值來確定程序的走向。

　　4? 系統任務

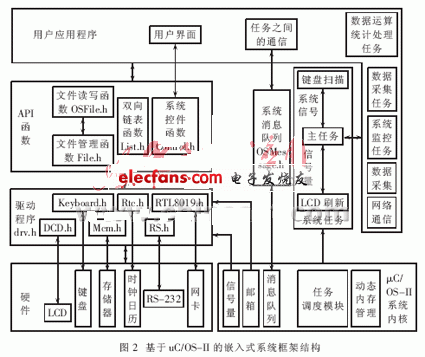

　　圖2是基于μC/OS-II的嵌入式系統的框架結構。按電網監測系統所要實現的功能，整個系統劃分為二個中斷程序和五個并行存在的任務層。

　　中斷程序按其優先級從高到低分別是網絡通信和數據采集。將系統的任務按其優先級從高到低順序排列的次序是：系統監控任務，鍵盤掃描任務，任務之間的通信，數據運算統計處理任務，液晶顯示任務。中斷發生時，系統將強行剝奪運行態任務時CPU的使用權，將它轉入中斷態并保存相關數據到堆棧區之后，執行中斷服務程序。在中斷返回時，系統返回函數將重新進行任務調度，將優先權最高的就緒態任務轉為運行態。

　　在該電網遠程監測系統軟件中，系統監視任務優先權最高，最先進入運行態。該任務分別查詢每一個被監視的任務是否向其發送消息。按優先權級別順序，鍵盤掃描任務將由就緒態轉為運行態。在該任務將要執行完畢時，向系統監視任務發送消息，然后執行延時函數將自身轉為掛起態，交出CPU使用權，讓其他任務得以執行。如果沒有，則進入掛起態，再次等待其他被監視任務的運行消息。系統按任務優先級繼續執行優先級高的就緒態任務，依次類推。

　　
?
