2015-03-23 16:08 提問
電壓跟隨器電壓不穩定，請問這是因?yàn)椴罘址糯笃鞯淖约幔?/h2>

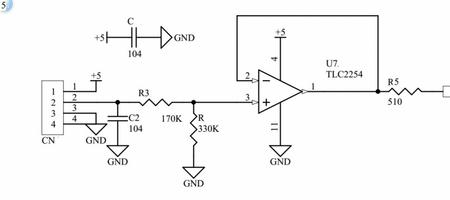

電壓跟隨器電壓不穩定，差分放大器設計的圖如下：
在R3輸入為0.5到4.5V的電位器信號的時候，R5輸出為5k左右的正弦波。
如果在R5加一個接地的濾波104電容，電壓正常。
請問這是因?yàn)椴罘址糯笃鞯淖约?？為什么?huì)出現這種情況？謝謝！
3個回答
按時間排序
按票數排序
在運放的電源端有沒有放置旁路電容？１uF以上有沒有你說的問題？
電壓跟隨器不穩定，在輸出加一個對地的下拉電阻。
你把c2去掉，r5不接104電容試試，看還會出現正玄波嗎？
