TPS5410-EP 增強型產品 5.5V 至 36V、1A、500kHz 降壓 SWIFT? 轉換器

數據： 1-A Wide Input Range Step-Down Swift Converter 數據表

描述

作為SWIFT的成員？ TPS5410系列是DC /DC穩壓器，是一款高輸出電流PWM轉換器，集成了低阻高端N溝道MOSFET。具有所列功能的基板上包含一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度;一個欠壓鎖定電路，用于防止啟動直到輸入電壓達到5.5 V;內部設置的慢啟動電路，用于限制浪涌電流;和電壓前饋電路，以改善瞬態響應。使用ENA引腳，關斷電源電流通常降至18μA。其他功能包括高電平有效，過流限制，過壓保護和熱關斷。為降低設計復雜性和外部元件數量，TPS5410反饋環路經過內部補償。

TPS5410器件采用易于使用的8引腳SOIC封裝。 TI提供評估模塊和軟件工具，幫助快速實現高性能電源設計，以滿足激進的設備開發周期。

特性

寬輸入電壓范圍：5.5 V至36 V
高達1 A連續（1.2 A峰值）輸出電流
高效率高達95％由110米啟用
集成MOSFET開關
寬輸出電壓范圍：可調節向下至1.22 V，初始精度為1.5％
內部補償最大限度地減少外部零件數量
通過輸入電壓前饋改善線路調節和瞬態響應
系統受過流限制保護，過電壓保護和熱關斷
?? 55°C至125°C工作結溫度范圍

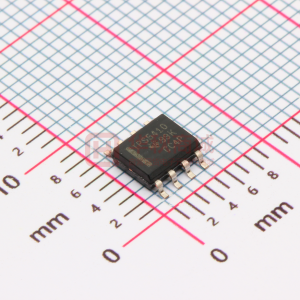

采用小型8引腳SOIC封裝
有關SWIFT文檔，應用說明和設計軟件，請訪問TI網站www.ti.com/swift
支持防御，航空和醫療應用
- 受控制巴塞爾
- 一個裝配/測試現場
- 一個制造現場
- 軍用（?? 55°C /125°C）
  溫度范圍< sup>（1）
- 延長產品生命周期
- 擴展產品變更通知
- 產品可追溯性
< /li>

^（1）可提供其他溫度范圍 - 聯系工廠
SWIFT是德州儀器公司的商標。

參數 與其它產品相比?非隔離式直流/直流開關穩壓器

?
Type
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Operating Temperature Range (C)
Rating
Package Group
?
