      LM20242 具有可調頻率的 4.5-36V、2A 電流模式同步降壓穩壓器

      數據：

      描述

      LM20242是一款全功能的1MHz同步降壓穩壓器，能夠提供高達2A的負載電流。電流模式控制環路僅通過兩個外部元件進行外部補償，提供高性能和易用性。該器件經過優化，可在4.5V至36V的輸入電壓范圍內工作，非常適合高壓系統。

      該器件具有內部過壓保護（OVP）和過流保護（OCP）電路提高系統可靠性。精密的Enable引腳和集成的UVLO可以嚴格控制和排序器件的開啟。啟動浪涌電流受內部固定和外部可調軟啟動電路的限制。集成的PGOOD電路可實現故障檢測和電源排序。

      LM20242設計用于多軌電源架構。器件的輸出電壓可配置為使用SS /TRK引腳跟蹤更高的電壓軌。如果LM20242的輸出在啟動時預偏置，它將不會吸收電流以將輸出拉低，直到內部軟啟動斜坡超過反饋引腳的電壓。

      LM20242提供裸露焊盤20引腳HTSSOP封裝，可焊接到PCB上，無需使用笨重的散熱器。

      特性

      • 2A輸出電流，3.7A峰值電流
      • 130mΩ/110mΩ集成功率MOSFET
      • 1.5％輸出電壓精度
      • 電流模式控制，可選補償
      • 電阻編程，1MHz功能振蕩器
      • 帶二極管仿真的同步整流器
      • 可調節輸出電壓低至0.8V
      • 與預偏置負載兼容
      • 帶外部電容的可編程軟啟動
      • 具有遲滯的精密使能引腳
      • OVP，UVLO輸入和PGOOD輸出
      • 內部受限于峰值電流限制，熱關斷和重啟
      • 帶頻率折返的精確電流限制
      • 非 - 線性電流模式斜率補償
      • HTSSOP裸露焊盤封裝

      PowerWise是德州儀器公司的商標。所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM20242
      4.5 ? ?
      36 ? ?
      0.8 ? ?
      32 ? ?
      2 ? ?
      1 ? ?
      100 ? ?
      1000 ? ?
      2 ? ?
      Enable
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?
      Current Mode ? ?
      90 ? ?
      -40 to 125 ? ?
      Catalog ? ?
      HTSSOP ? ?

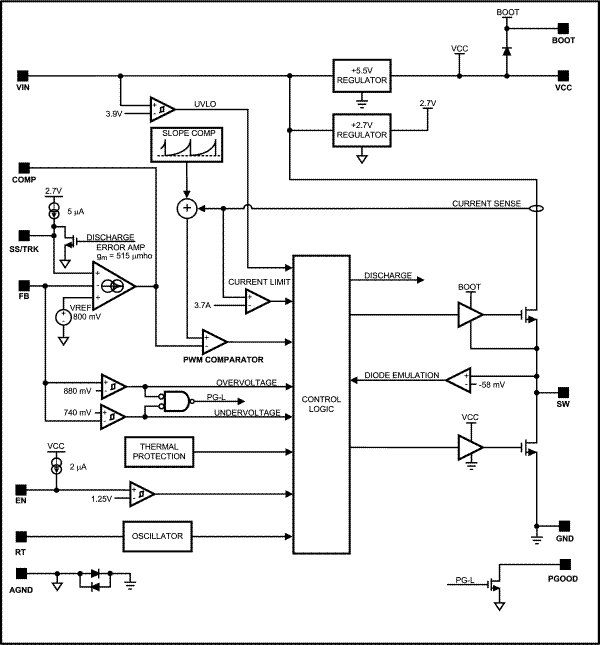

      方框圖 (3)
