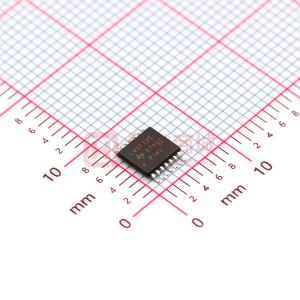

SN74LV4T125 具有三態輸出的單電源四緩沖器閘 CMOS 邏輯電平轉換器

數據： SN74LV4T125 單電源四緩沖區轉換器門，具有三態輸出 CMOS 邏輯電平轉換器數據表 (Rev. A)

描述

SN74LV4T125是一款低壓CMOS緩沖器門，并且運行在針對便攜式和電池后備設備的更寬電壓范圍內。

采用了較低閥值電路來設計此輸入，以便匹配Vcc = 3.3V時的1.8V輸入邏輯，并且可被用于1.8V至3.3V電平上行轉換器功能中。此外，輸入端子上的5V輸入耐受可在Vcc = 2.5V時將芯片配置為3.3V至2.5V輸出的下行轉換.1.8至5.5V的寬Vcc范圍有可能實現所需的開關輸出電平連接至控制器或處理器。

特性

單電源電壓轉換器
1.8V至5.5V的工作電壓范圍
上行轉換模式
- 1.8V Vcc時，1.2V ^（1）至1.8V
- 2.5V Vcc時，1.5V ^（1）至2.5V
- 3.3V Vcc時，1.8V ^（1）至3.3V
- 5.0V Vcc時，3.3V至5.0V < /li>
下行轉換模式
- 1.8V Vcc時，3.3V至1.8V
- 2.5V Vcc時，3.3V至2.5V
- 3.3V Vcc時，5.0V至3.3V
邏輯輸出以電源Vcc為基準
唯一方向轉換 - 上行
3.3V Vcc時，特有高達50MHz的頻率
輸入端子上的TTL兼容性
任一有效Vcc上的輸入可耐受5.5 V電壓
-40°C至125°C工作溫度范圍
采用無鉛封裝：SC-70（RGY）
- 3.5mm x 3.5mm x 1mm
鎖斷性能超過250mA符合
JESD 17規范
靜電放電（ESD）性能測試符合JESD 22規范
- 200V機器模型（A115-A）
- 1000V充電器件模型（C101）
實現標準門功能和插槽替換
與AUP1G，LVC1G向后輸出兼容請參考針對較低Vcc情況下的VIH /VIL和輸出驅動

< h2>應用范圍

平板電腦
智能手機
個人計算機
工業汽車應用

所有商標均為其各自所有者的財產。

參數 與其它產品相比?單向電壓轉換

?
Technology Family
Bits (#)
VCC (Min) (V)
VCC (Max) (V)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
tpd @ Nom Voltage (Max) (ns)
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LV4T125	SN74LV1T125	SN74LV1T126	SN74LV1T34
LV-A ? ?	LV1T ? ?	LV1T ? ?	LV1T ? ?
4 ? ?	1 ? ?	1 ? ?	1 ? ?
1.6 ? ?	1.6 ? ?	1.6 ? ?	1.6 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5.5 ? ?	1.8 2.5 3.3 5.5 ? ?	1.8 2.5 3.3 5.5 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?
0.02 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?
16 ? ?	8 ? ?	8 ? ?	8 ? ?
-16 ? ?	-8 ? ?	-8 ? ?	-8 ? ?
No ? ?	No ? ?	No ? ?	No ? ?
12 7 5.5 3.5 ? ?	14.5 9.5 8.0 6.5 ? ?	14.5 9.5 8.0 6.5 ? ?	14.5 9.5 8.0 6.5 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
14TSSOP 14VQFN ? ?	5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?
