描述

LM5164-Q1同步降壓轉換器用于在寬輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。 50ns的最短可控導通時間有助于實現較大的降壓比，支持從48V標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本.LM5164-Q1在輸入電壓突降至6V時能夠根據需要以接近100％的占空比繼續工作，使其成為高性能48V電池汽車應用和輕混合動力HEV /EV系統的理想之選。

LM5164-Q1具有集成式高側和低側功率MOSFET，可提供高達1A的輸出電流。恒定導通時間（COT）控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。其他功能（LM5164-Q1）包括超低I _Q 和二極管仿真模式運行（可實現高輕負載效率），創新的峰值和谷值過流保護，集成式VCC偏置電源和自舉二極管，精密使和輸入UVLO以及具有自動恢復功能的熱關斷保護。開漏PGOOD指示器可提供進行定序，故障報告和輸出電壓監視功能。

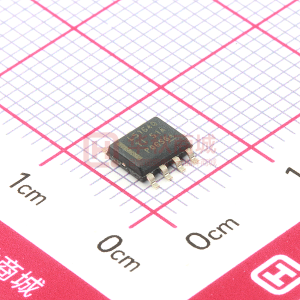

LM5164-Q1符合汽車AEC-Q100 1級標準并采用8引腳SO PowerPAD?封裝。其1.27mm引腳間距可以為高電壓應用提供足夠的間距。

特性

• 符合面向汽車應用的AEC-Q100標準
  • 器件溫度等級1：-40°C至125°C的環境溫度范圍
• 專為可靠耐用的應用而設計
  • 6V至100V寬輸入電壓范圍
  • 結溫范圍： -40°C至150°C
  • 固定3ms內部軟啟動計時器
  • 峰值和谷值電流限制保護
  • 輸入UVLO和熱關斷保護
• 適用于可擴展的汽車電源
  • 50ns的低最短導通時間和關閉時間
  • 高達1MHz的可調節<關鍵>
  • 10μA空載輸入靜態電流
  • 3μA關斷靜態電流針對CISPR 25 EMI標準進行了優化
• 通過集成技術減小解決方案尺寸和降低其成本
  • COT模式控制架構
  < li>集成式0.7ΩNFET降壓開關支持寬占空比范圍
  • 集成式0.3ΩNFET同步整流器省去了外部肖特基二極管
  • 1。 2V±1％內部電壓基準
  • 無環路補償組件
  • 內部VCC偏置穩壓器和自舉二極管
< li>使用WEBENCH ^?電源設計器創建定制設計

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? LM5164-Q1 LM5010A LM5010A-Q1 LM5161 LM5161-Q1 LM5164 LM5575 LM5575-Q1 6 ? ? 6 ? ? 6 ? ? 4.5 ? ? 4.5 ? ? 6 ? ? 6 ? ? 6 ? ? 100 ? ? 75 ? ? 75 ? ? 100 ? ? 100 ? ? 100 ? ? 75 ? ? 75 ? ? 1.2 ? ? 2.5 ? ? 2.5 ? ? 2 ? ? 2 ? ? 1.2 ? ? 1.23 ? ? 1.23 ? ? 90 ? ? 70 ? ? 70 ? ? 92 ? ? 92 ? ? 90 ? ? 70 ? ? 70 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1.5 ? ? 1.5 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 75 ? ? 50 ? ? 50 ? ? 50 ? ? 50 ? ? 75 ? ? 50 ? ? 50 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 500 ? ? 500 ? ? 0.01 ? ? 0.65 ? ? 0.65 ? ? 2.3 ? ? 2.3 ? ? 0.01 ? ? 1 ? ? 1 ? ? Enable
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? Enable
Over Current Protection ? ? Enable
Over Current Protection ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? Enable
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? Enable
Frequency Synchronization
Over Current Protection
Tracking ? ? Enable
Frequency Synchronization
Over Current Protection ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? COT with emulated ripple
Constant on-time (COT) ? ? COT with emulated ripple
Constant on-time (COT) ? ? Constant on-time (COT) ? ? Current Mode ? ? Current Mode ? ? 99 ? ? 99 ? ? 99 ? ? 92 ? ? 92 ? ? 99 ? ? 95 ? ? 95 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 125
-40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? Automotive ? ? Catalog ? ? Automotive ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Automotive ? ? SO PowerPAD | 8 ? ? HTSSOP | 14
WSON | 10 ? ? HTSSOP | 14 ? ? HTSSOP | 14 ? ? HTSSOP | 14 ? ? SO PowerPAD | 8 ? ? HTSSOP | 16 ? ? HTSSOP | 16 ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? 8SO PowerPAD: 19 mm2: 3.9 x 4.89 (SO PowerPAD | 8) ? ? 14HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 14)
See datasheet (WSON) ? ? 14HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 14) ? ? 14HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 14) ? ? 14HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 14) ? ? 8SO PowerPAD: 19 mm2: 3.9 x 4.89 (SO PowerPAD | 8) ? ? 16HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 16) ? ? 16HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 16) ? ? 無樣片

方框圖

•

  LM5164-Q1 - 功能方框圖
