GBLC05CI  5V 低容靜電保護器件 1.5pF,25A浪涌電流VC低于9.8V@IPP1A

UL TRA LOW CAPACIT ANCE TVS ARRAY

GBLC系列靜電抑制器是一種用于靜電放電（ESD）和瞬態電壓保護的器件，屬于低電容 TVS（瞬態電壓抑制）二極管陣列，廣泛應用于高速數據線保護等場合

特性

提供對 IEC61000-4-2 ESD 的 ±30kV 空氣放電和 ±30kV 接觸放電保護；

對 EFT、浪涌具有良好抑制；

低電容設計，幾乎不影響信號完整性；

極快的響應時間，適用于高速通信接口保護；

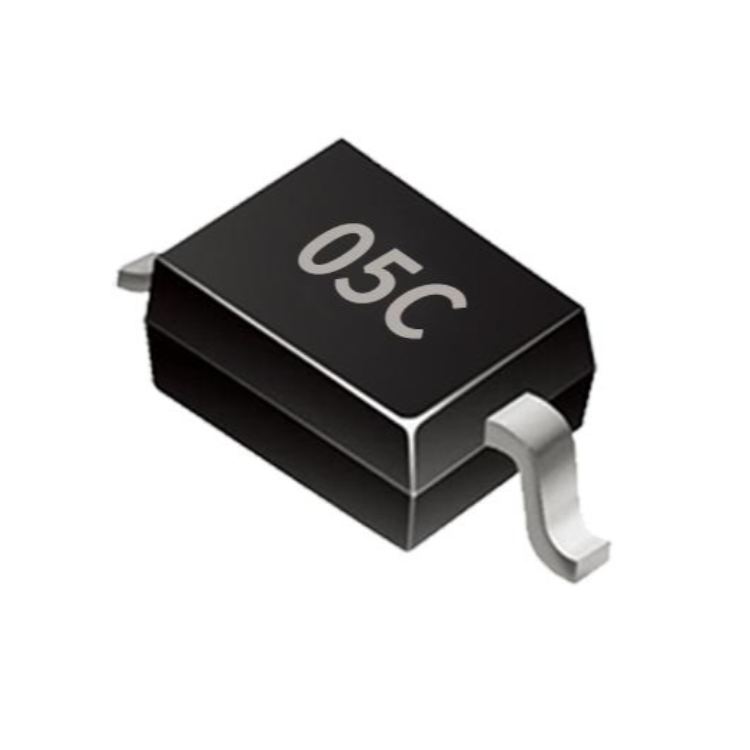

SOD-323小尺寸封裝，節省 PCB 空間，適合便攜設備。

典型應用

USB 2.0/3.0 接口

HDMI、DVI、DisplayPort 視頻信號接口

LVDS、SATA、eSATA 高速數據總線

以太網接口（RJ45）

移動設備的 SIM 卡、MicroSD 卡接口

工業控制設備的通訊接口

CAN/LIN 總線的低壓保護

The GBLCxxLC and GBLCxxCLC Series are ultra low capacitance transient voltage suppressor arrays, designed to protect applicatons such as portable electronics and SMART phones. This series is available in both unidirectonal and bidirectonal confguratons and is rated at 250 Wats for an 8/20μs waveshape.

FEATURES
? Compatble with IEC 61000-4-2 (ESD): Air - 15kV, Contact - 8kV
? Compatble with IEC 61000-4-4 (EFT): 40A - 5/50ns
? Compatble with IEC 61000-4-5 (Surge): 24A, 8/20μs - Level 2(Line-Gnd) & Level 3(Line-Line)
? 250 Wats Peak Pulse Power per Line (tp = 8/20μs)
? Replacement for MLV (0805)

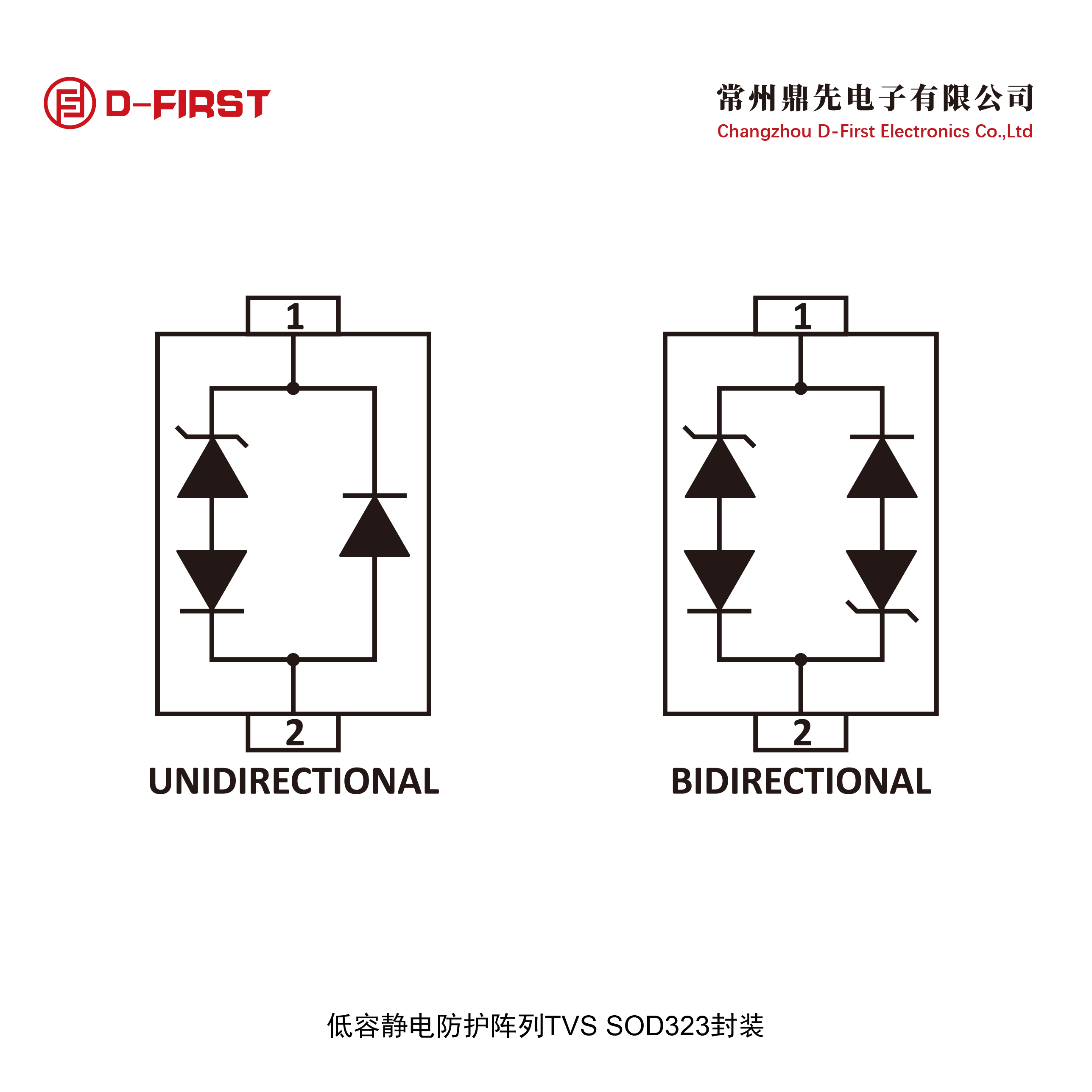

? Unidirectonal & Bidirectonal Confguratons
? Protects One Power or I/O Port
? ESD Protecton > 25kV
? Low Clamping Voltage
? Available in Multple Voltages Ranging From 3V to 24V
? Ultra Low Capacitance: 0.7pF (Cj(SD) Typical)
? RoHS Compliant
? REACH Compliant
