晶源微代理-粵華信科技 供應 CSC7137D  SOP7  低功耗原邊反饋控制芯片
CSC7137D是一款高效率低待機功耗原邊反饋小功率電源AC/DC驅動電路， 無需光耦、TL431及相關器件。采用開關頻率調制和初級電流峰值振幅（FM和AM）多模式工作技術， 保證了全負載和線性范圍內的較高的轉換效率。恒壓模式下的線纜補償以及恒流模式下的線電壓補償和負載補償保證了恒壓、恒流環路的穩定度和高性能。 CSC7137D 內部集成了高壓大功率的BJT、PFM控制器以及多種保護回路； 集成度高，外圍應用極為簡單。

CSC7137D可以被簡單的設計成為一種典型的反激式開關變換器， 其特有的驅動技術可顯著提高其轉換效率。

電路采用SOP7的標準封裝形式。

主要特點

內部集成 800V 功率三極管

原邊反饋恒流控制， 無需光耦及 TL431

高精度的 CV/CC 控制

內置線電壓補償、負載補償和恒流補償

過溫保護（OTP）

輸出電壓保護（OVP）、短路保護（SLP）

VCC 過壓保護和鉗位（OVP&Clamp）

可編程式線纜補償

待機功耗<75mW
自動重啟設置

低啟動電流

良好的 EMC 特性

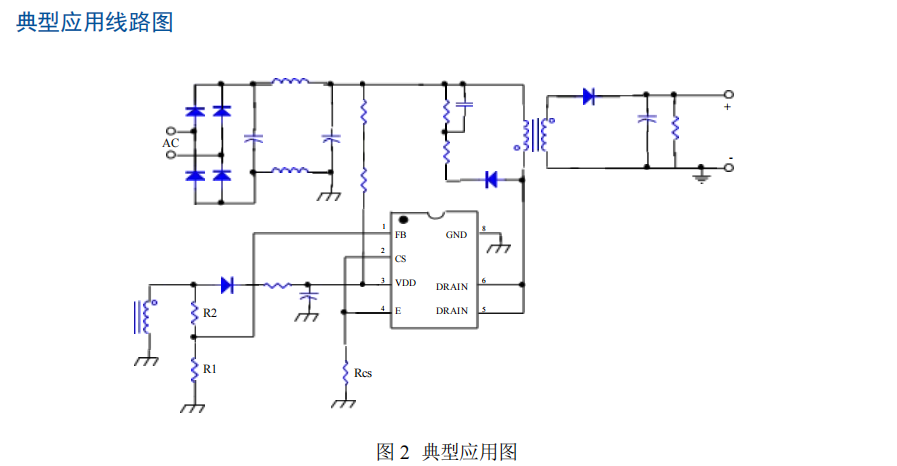

典型應用

智能手機/平板電腦

數碼相機和其它小型數碼產品

充電器、電源適配器等
適用于全電壓范圍內 10W 及以下使用

啟動和欠壓
CSC7137D具有極低的啟動電流， 可以通過外置啟動電阻對VCC端口電容快速充電， 以提高啟動時間。 當VCC電壓達到芯片開啟閾值時， 芯片內部控制電路開始工作， 系統通過變壓器輔助繞組源持續供電； 當VCC電壓下降到欠壓閾值時， 芯片內部控制電路停止工作，電路重新進入啟動狀態。
CC/CV工作模式

當 CSC7137D 采用原邊控制反激式控制系統實現 CC/CV（恒流/恒壓） 輸出， 其輸出特性曲線如圖 3 所示。在充電器應用中，充電器從曲線圖的 CC 模式開始電池充電， 直到它快充滿；然后平滑的轉到曲線圖中的 CV 模式運轉。其中 CC 部分， 在一定的輸出電壓范圍內提供恒定的輸出電流；CV 部分， 在一定的輸出電流條件下提供恒定的輸出電壓。
CC模式
在 CC 模式工作下， CS 引腳的電流信息可以準確地調節次級平均電流。 由于系統工作在 DCM 模式， 參照下面的圖 4，電流峰值（IPP），匝數比（NP/NS），次級退磁時間（TDM），和開關周期（TSW）確定次級平均輸出電流。忽略漏電感的影響， 平均輸出電流由方程（3）得到。在 CC 模式下， 只要輔助繞組可以保持 VCC 高于 UVLO 關閉閾值， 當平均輸出電流達到規定的基準電流時，在任何低于目標輸出電壓下都是工作在頻率調制模式（FM）下的。
CV模式
在 CV 模式工作下， CSC7137D 在消磁時間內采用脈沖采樣 VFB 電壓， 并保持到下次取樣。取樣電壓與內部參靠電壓 VREF作比較， 并進行誤差放大。放大器的輸出將會反映輸出電壓情況， 并通過內部積分時間來控制恒壓環路的諧振時間，當輸出電壓變高，誤差放大器輸出變高，諧振時間加長，輸出電壓將會下降， 以此來穩定恒壓環路。
