上海貝嶺原廠分銷-粵華信科技供應 BL0942  SSOP10L  免校準表計量芯片
BL0942 是一款內置免時鐘校準的電能計量芯片，適用于單相多功能電表、智能插座、智能家電等應用場景，可提供更具成本效益的解決方案。
BL0942 集成了兩個 sigma delta ADC 和一個高精度能量測量核心。它測量線路電壓和電流，并計算有功能量以及瞬時電壓和電流。
BL0942 通過 UART/SPI 接口提供對片上寄存器的訪問。一個可配置的低抖動脈沖輸出引腳提供與有功能量成比例的脈沖。過零電壓（ZX_V）、過零電流（ZX_I）和過流可通過外部引腳訪問。
BL0942 具有專利的有功功率空載檢測功能，可防止電表潛動。
產品特性

雙獨立 Sigma-Delta ADC：一路用于電流采樣，一路用于電壓采樣。

高精度電能計量：在 4000:1 的動態范圍內，有功電能測量誤差小于 0.1%。

寬電流 RMS 測量范圍：在 1mΩ 采樣電阻下，支持 10mA ~ 30A 電流測量。

多參數測量能力：可測量電流 RMS、電壓 RMS、快速電流 RMS、有功功率及采樣波形。

免校準設計：批量生產時增益誤差小于 1%，特定條件下無需外圍元件校準。

可編程過流檢測：支持自定義過流閾值。

過零信號輸出：提供 ZX_V/ZX_I 過零信號輸出。

負載類型分析：可輸出采樣波形數據，用于分析負載特性。

靈活通信接口：支持 SPI（最高速度 900kHz）/ UART（4800~38400bps）通信（TSSOP14L 封裝的 BL0942 支持通過 UART 級聯最多 4 顆芯片）。

片上監控功能：集成電源監控、1.218V 片上基準源（典型值）及片上振蕩器（作為時鐘源）。

低功耗與單電源供電：采用 3.3V 單電源供電，典型功耗 10mW。
封裝形式：提供 SSOP10L/TSSOP14L 封裝。

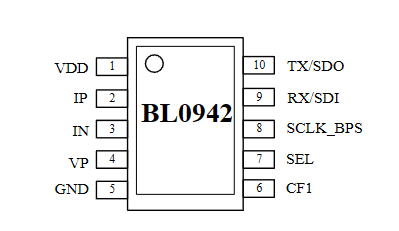

引腳描述：
1 VDD 電源（3.3V）
2,3 IP, IN 電流通道的模擬輸入，該差分電壓輸入的最大輸入范圍為 ±42mV 峰峰值（30mV 有效值）
4 VP 電壓通道的模擬輸入，該電壓輸入的最大輸入范圍為 ±100mV 峰峰值（70mV 有效值）
5 GND 接地參考
6 CF1 邏輯輸出。見 OT_FunX 寄存器配置部分
7 SEL UART/SPI 模式選擇（0：UART 1：SPI），內部下拉電阻，接地為 0 電平（UART），直接接 VDD 為高電平（SPI）
8 SCLK_BPS SPI 的串行時鐘輸入。如果使用 UART，該引腳用于配置 UART 的波特率
9 RX/SDI UART 接口的接收線 / SPI 接口的數據輸入，UART 接口需要外部上拉電阻。
10 TX/SDO UART 接口的發送線 / SPI 接口的數據輸出，UART 接口需要外部上拉電阻。
